2.2 Ecr
a
n et pupitr
e de commande
Pupitre de commande

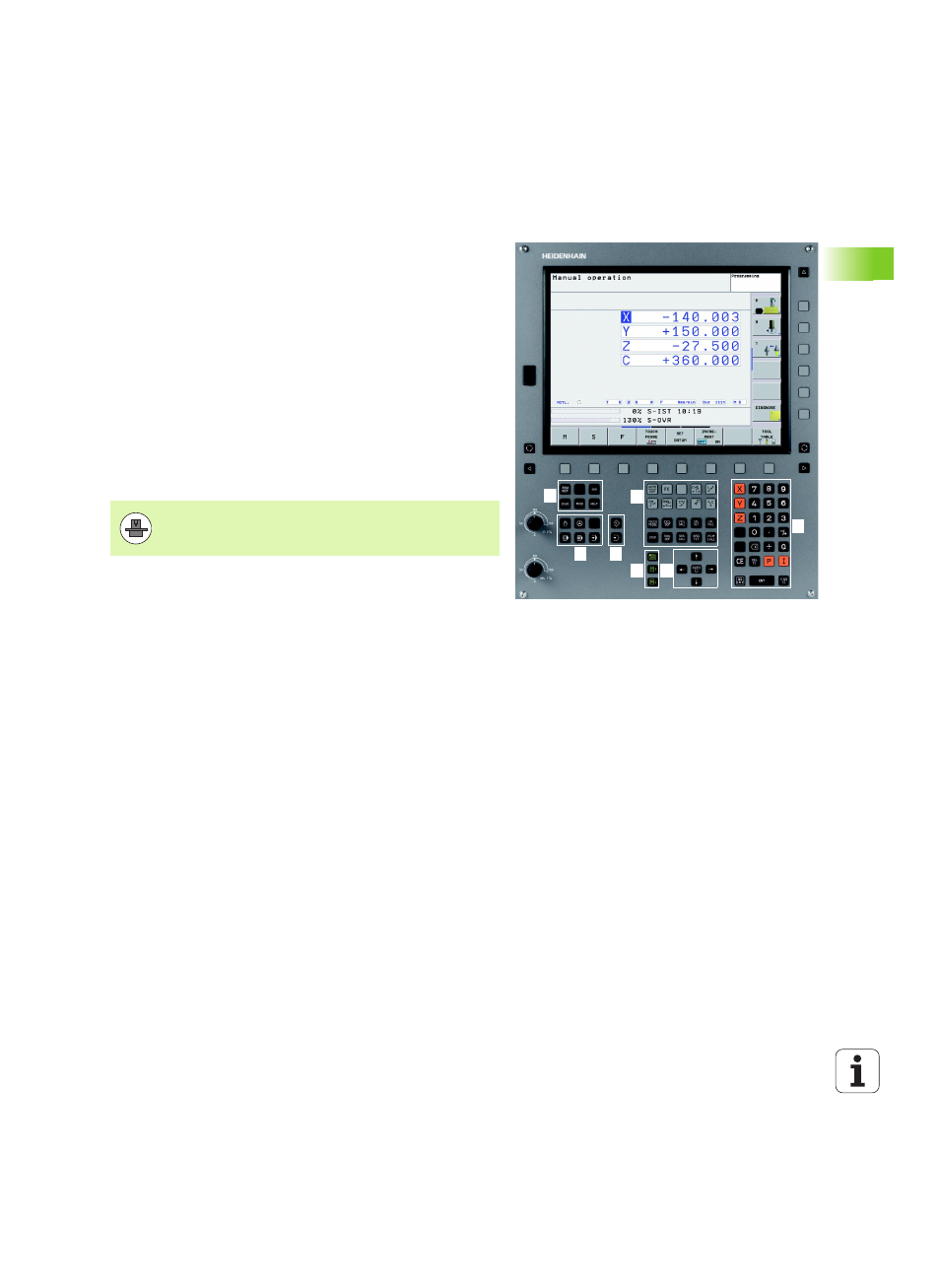

La TNC 620 est livrée avec un pupitre de commande intégré. La figure
en haut à droite montre les éléments de commande du pupitre :
Les fonctions des différentes touches sont résumées au verso de la
première page.
1 2 3
5
1 4
6
7 7
1
1 „ Gestionnaire de fichiers
„ Calculatrice
„ Fonction MOD
„ Fonction HELP
2 Modes Programmation
3 Modes Machine
4 Ouverture des dialogues de programmation
5 Touches fléchées et instruction de saut GOTO
6 Pavé numérique et sélection des axes
7 Touches de navigation
Les touches externes – touche MARCHE CN ou ARRET
CN, par exemple – sont décrites dans le manuel de votre
machine.
