1 Introduction
1
.4 Af
fic
h
ag
es d'état

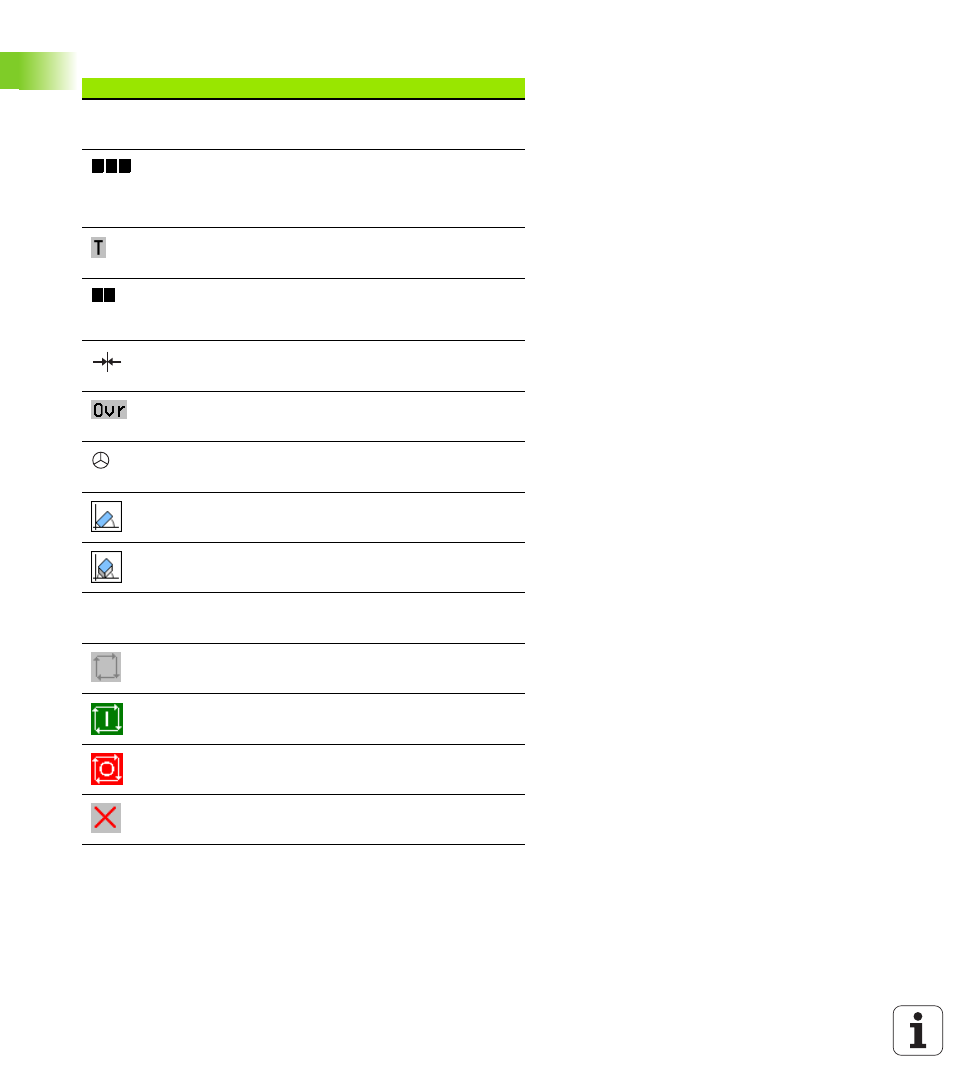

Informations délivrées par l'affichage d'état
Symbole
Signification
Coordonnées effectives ou nominales de la position
en cours
Axes machine; la TNC affiche les axes auxiliaires en
minuscules. La succession et le nombre des axes
affichés sont définis par le constructeur de votre
machine. Consultez le manuel de votre machine
Numéro de l'outil T
L'affichage de l'avance en pouces correspond au
dixième de la valeur active. Vitesse de rotation S,
avance F, fonction auxiliaire active M
Axe serré
Réglage du potentiomètre (pourcentage)
L'axe peut être déplacé à l'aide de la manivelle
Les axes sont déplacés en tenant compte de la
rotation de base
Les axes sont déplacés dans le plan d'usinage incliné
La fonction M128 (TCPM) est active
Aucun programme actif
Programme lancé
Programme arrêté
Le programme sera interrompu
EFF
X Y Z
F S
M
TC
PM
