HEIDENHAIN TNC 620 307
8.5 Cy
cles SL
Contours superposés
Afin de former un nouveau contour, vous pouvez superposer poches
et îlots. De cette manière, vous pouvez agrandir la surface d'une
poche par superposition d'une autre poche ou réduire un îlot.

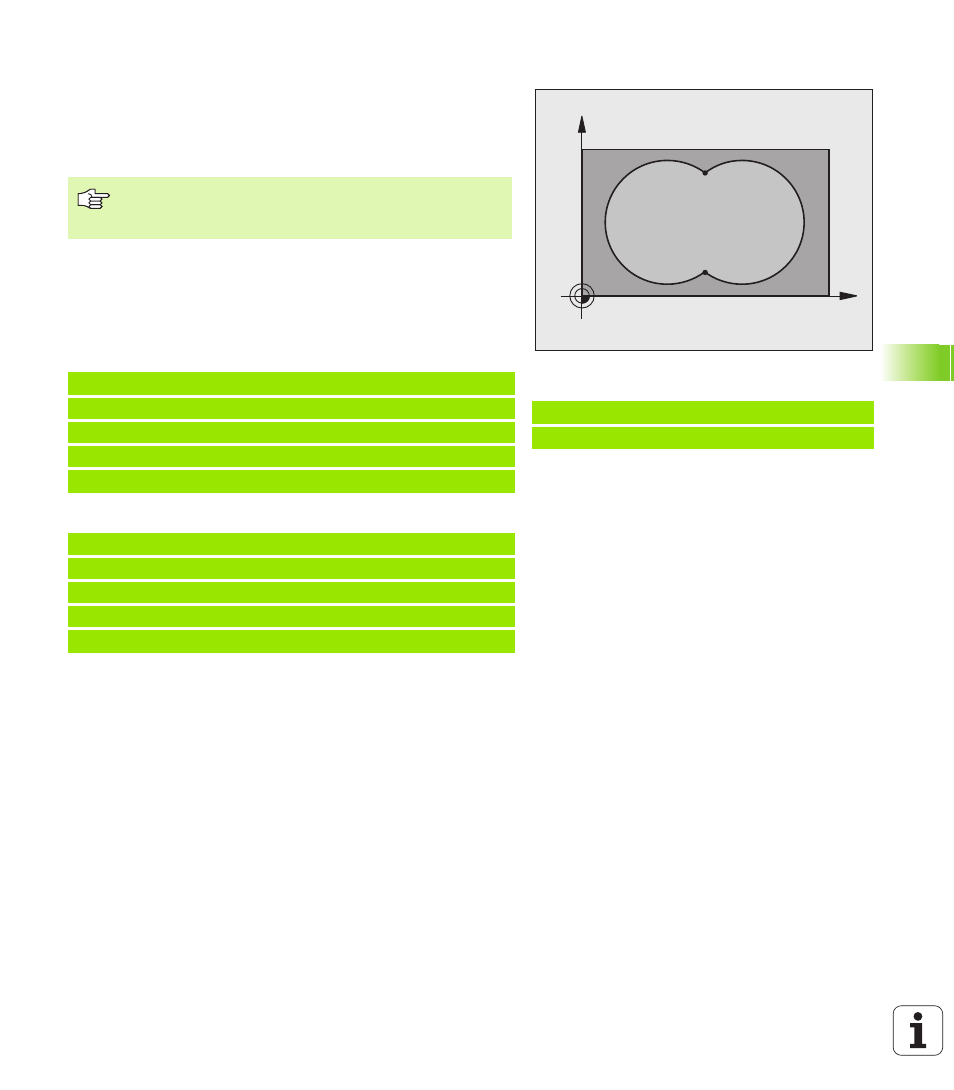

Sous-programmes: Poches superposées
Les poches A et B sont superposées.
La TNC calcule les points d'intersection S
1
et S
2
que vous n'avez donc
pas besoin de programmer.
Les poches sont programmées comme des cercles entiers.
Sous-programme 1: Poche A
Sous-programme 2: Poche B
Exemple: Séquences CN
12 CYCL DEF 14.0 CONTOUR
13 CYCL DEF 14.1 LABEL CONTOUR 1/2/3/4
X
Y
A B
S
1
S
2
Les exemples de programmation suivants correspondent
à des sous-programmes de contour appelés par le cycle 14
CONTOUR dans un programme principal.
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
