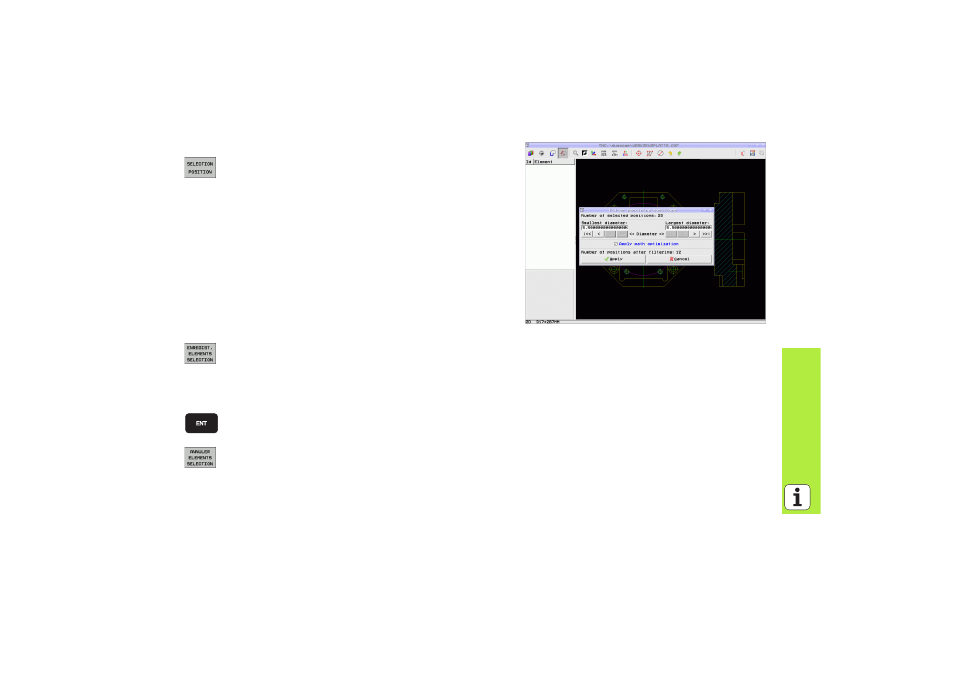

Sélection rapide des positions de perçage par souris
 Sélectionner le mode de sélection de la position d'usinage :
la TNC masque les couches affichées dans la fenêtre de
gauche et active la fenêtre de droite permettant de
sélectionner la position
 Appuyer sur la touche Maj du clavier et avec la touche
gauche de la souris, tirer sur un cadre de sélection dans
lequel la TNC doit valider comme positions de perçage tous
les centres de cercle : la TNC affiche une fenêtre vous
permettant de filtrer les trous en fonction de leur taille
 Configurer le filtre (voir „Configuration du filtre” à la page
212) et valider avec le bouton Utiliser : la TNC valide les
positions sélectionnées dans la fenêtre de gauche
(affichage d'un symbole en forme de point)
 Si nécessaire, vous pouvez désélectionner les éléments
marqués; pour cela, tirez sur un nouveau cadre de sélection
mais en maintenant actionnée la touche CTRL
 Enregistrer les positions d'usinage sélectionnées dans un
fichier de points : la TNC ouvre une fenêtre auxiliaire où vous
pouvez introduire un nom de fichier au choix. Par défaut :
nom du fichier DXF. Si le nom du fichier DXF contient des
trémas ou espaces, la TNC remplace ces caractères par un
tiret bas
 Valider la saisie : la TNC enregistre le programme de contour
dans le même répertoire que celui où se trouve le fichier
DXF
 Pour sélectionner d'autres positions d'usinage et les
enregistrer dans un autre fichier : appuyer sur la softkey
ANNULER ÉLÉMENTS SÉLECTION et effectuer la sélection
tel que décrit précédemment
