250 Programmation: importation de données d'un fichier DXF
7.
1 T
rait
e
ment des fic
h
iers DXF (option de logiciel)

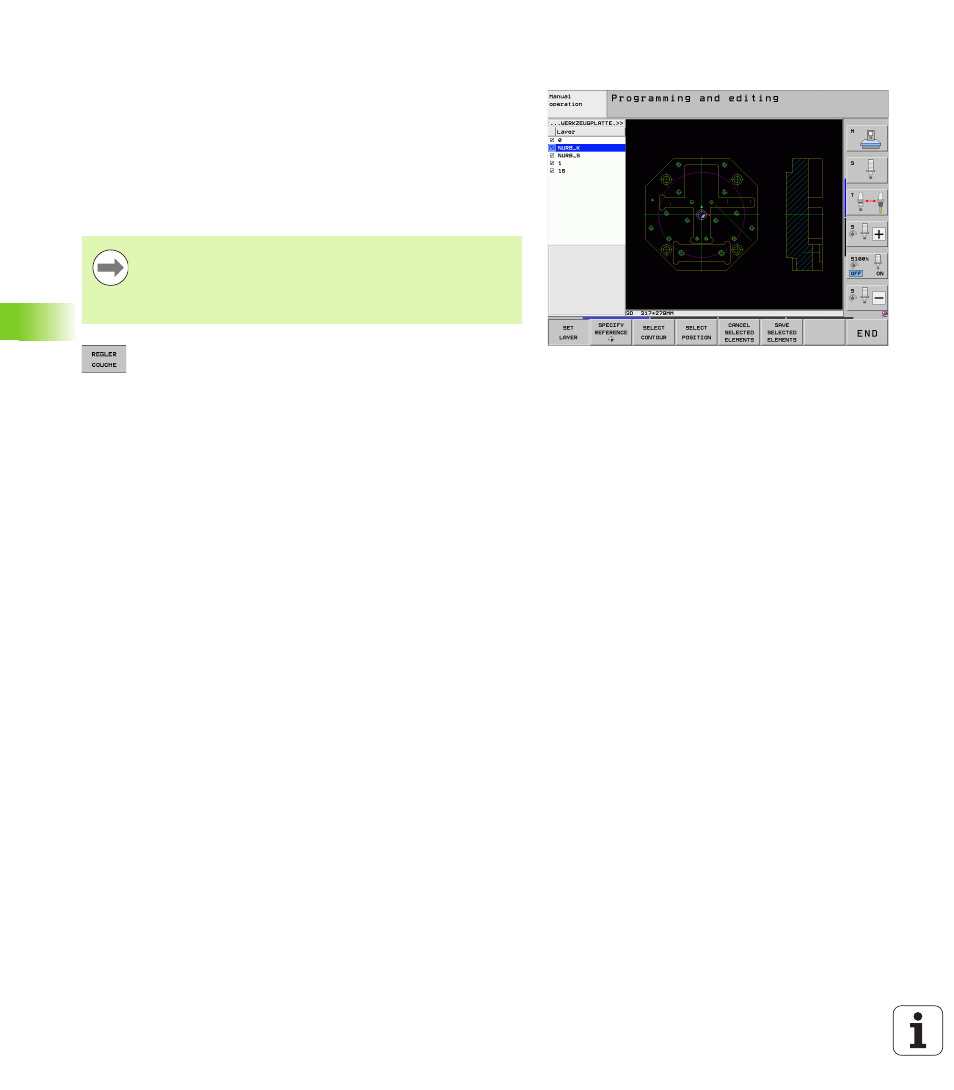

Configurer la couche
Les fichiers DXF possèdent généralement plusieurs Layer (couches)
avec lesquels le dessinateur peut organiser son dessin. Grâce à cette
technique des Layer (couches), le dessinateur regroupe des éléments
de différente nature, par exemple le contour réel de la pièce, les cotes,
les lignes auxiliaires et de structure, les hachures et textes.
Pour éviter que l'écran ne soit encombré par des informations inutiles
lorsque vous sélectionnez le contour, vous pouvez masquer toutes les
couches superflues du fichier DXF.
 S'il n'est pas activé, sélectionner le mode permettant
de configurer les couches: dans la fenêtre de gauche,
la TNC affiche toutes les couches du fichier DXF
courant.
 Pour masquer une couche: sélectionner la couche
souhaitée avec la touche gauche de la souris et la
masquer en cliquant sur la case à cocher
 Pour afficher une couche: sélectionner la couche
souhaitée avec la touche gauche de la souris et
l'afficher à nouveau en cliquant sur la case à cocher
Le fichier DXF à importer doit posséder au moins un Layer
(couche).
Vous pouvez aussi sélectionner un contour lorsque le
constructeur l'a copié dans différentes couches.
