84 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Ecran Formules de Setup
Le ND 2100G utilise des formules pour définir et afficher des cotes en
fonction des canaux d'entrée
Ces formules sont créées par l'utilisateur pour afficher:
„ une cote en fonction d'un canal
ex. A=E1
„ une cote en fonction de plusieurs canaux
ex. A=E1+E2
„ plusieurs cotes en fonction d'un seul canal
ex. A=E1
B=2*pi*E1
„ plusieurs cotes en fonction de plusieurs canaux
ex. A=E1
B=E2
C=E1*E2
Les formules peuvent être élaborées pour afficher une cote, ou pour
calculer une cote à partir de un ou plusieurs canaux en utilisant des
fonctions mathématiques ou logiques puissantes ou autres.
Les formules de cotes sont propres aux pièces dans lesquelles elles
ont été créées. Par exemple, une formule de cote créée dans une
pièce 0 ne peut pas être utilisée dans la pièce 2. De plus, les cotes du
système sont décrites ultérieurement dans ce chapitre et utilisées
dans d'autres pièces.

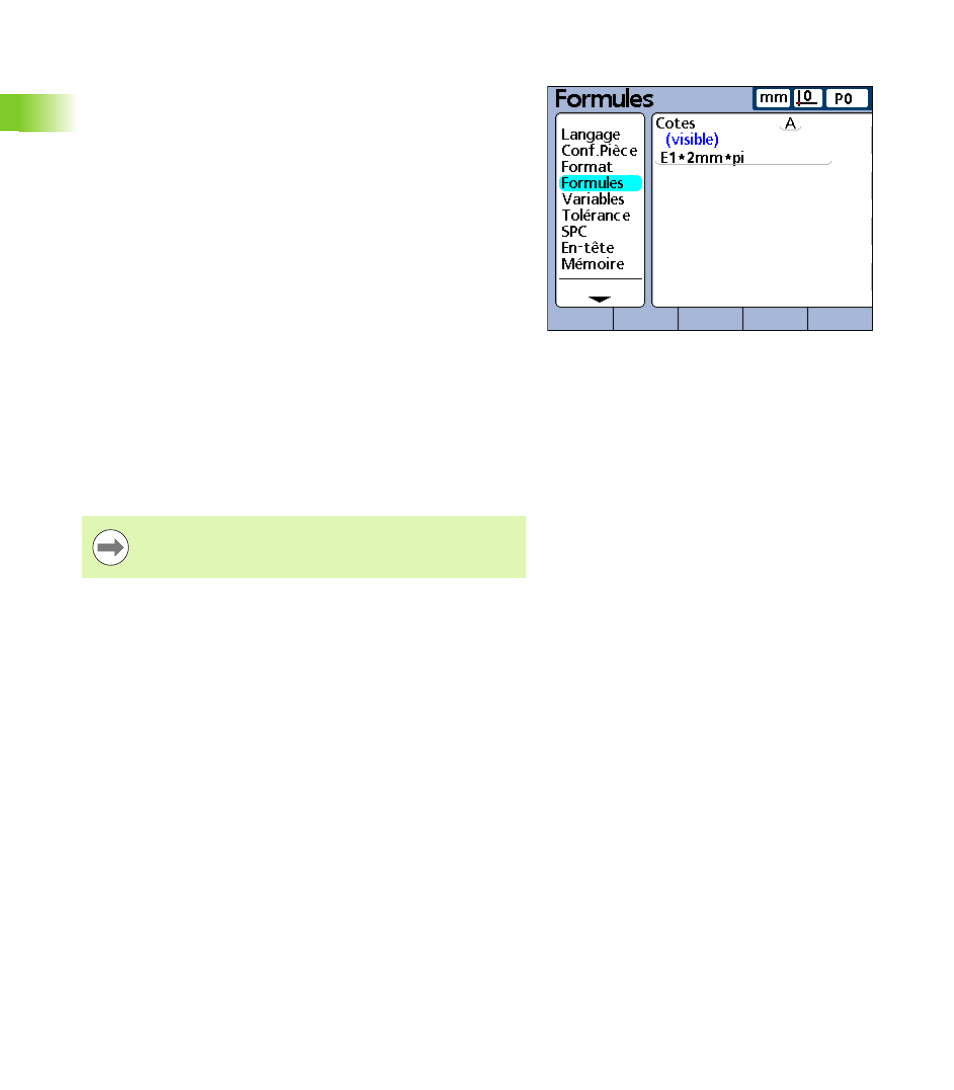

Ecran Formules de Setup
Voir "Formules" à la page 167.
