28

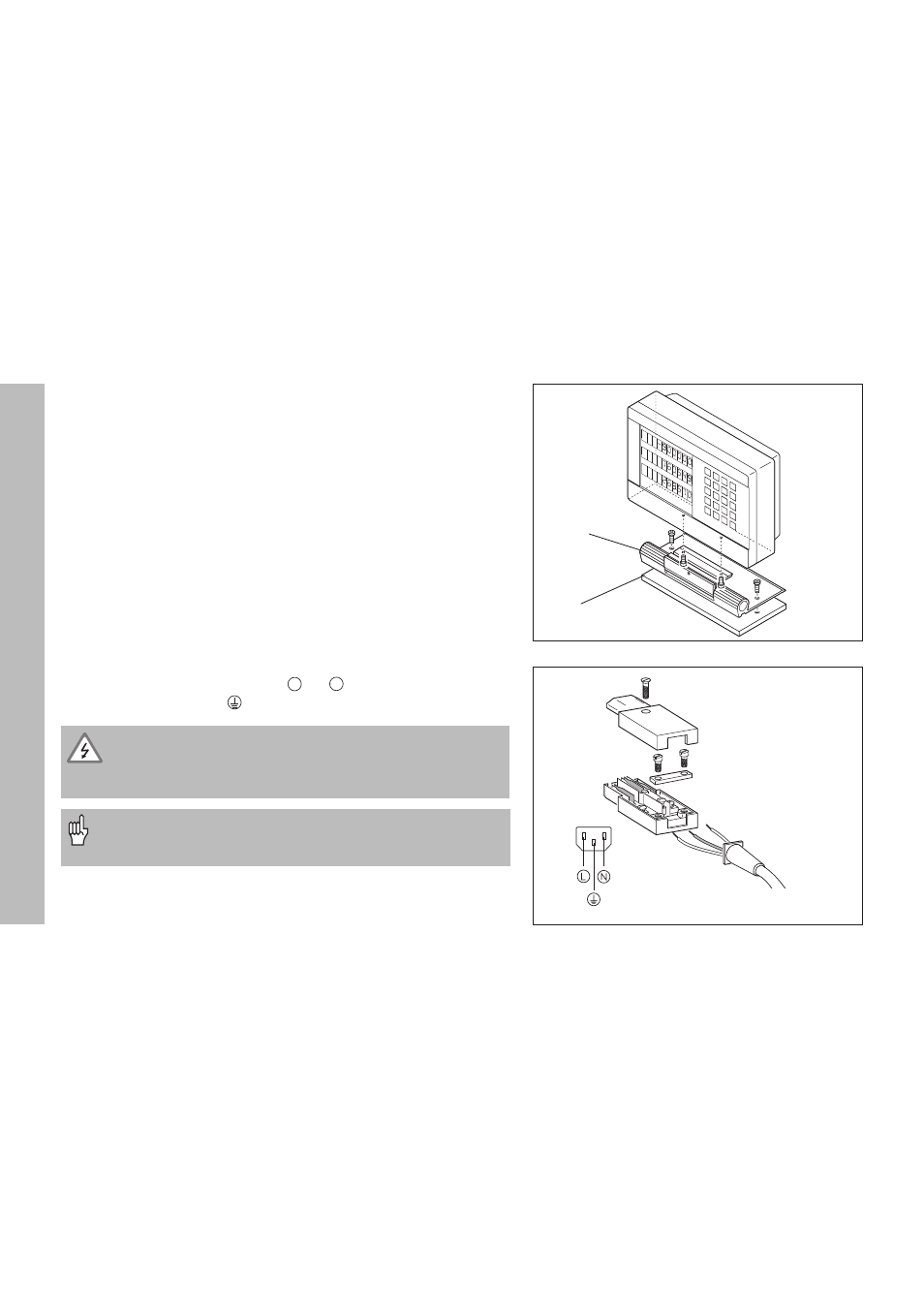

Pose et fixation
Pour la fixation de la visualisation de cotes sur une console, vous
utiliserez le filetage M4 des pieds en caoutchouc situés sur la face
inférieure du boîtier.
Vous pouvez également monter la visualisation de cotes sur un pied
orientable faisant partie des accessoires livrables en option.
VRZ0702
HEIDE NHAIN
pied
orientable
console
Raccordement secteur
Raccordement secteur aux contacts et ,
Mise à la terre au contact
!
• Risque de décharge électrique!
Relier à la terre!
La mise à la terre ne doit pas être interrompue!
• Avant d'ouvrir l'appareil, retirer la prise secteur!
Pour améliorer l'anti-parasitage, relier la prise secteur située
sur la face arrière de l'appareil au point de terre central de la
machine (section min. 6 mm
2 )!
La visualisation de cotes fonctionne dans une plage de tension de
90V~ à 260V~ et n'a donc pas besoin de commutateur de tension.
L N
Raccordement secteur/Pose et fixation
