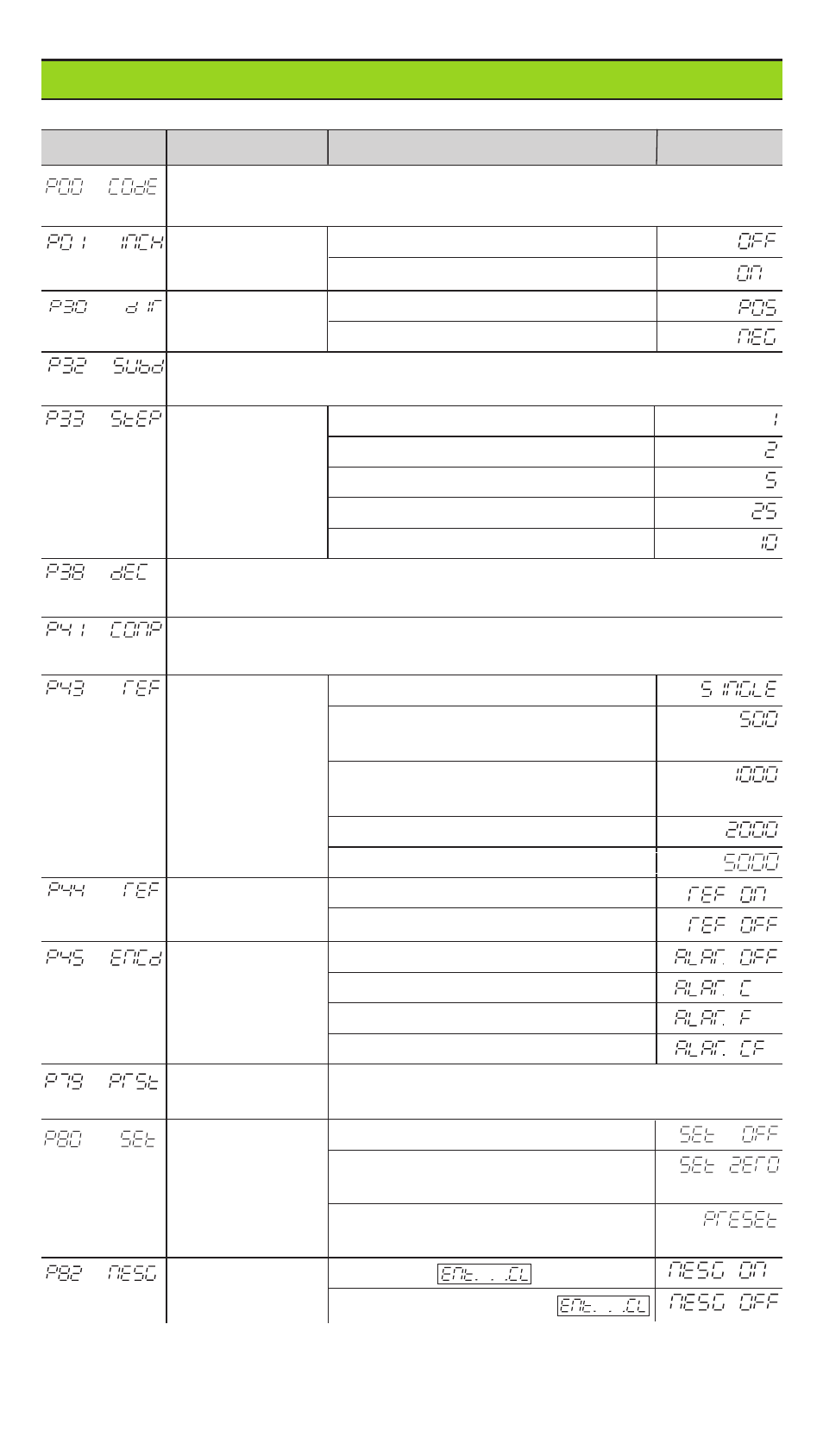

Liste des paramètres de fonctionnement
Paramètres Désignation Fonction / effet Réglage
Introduire le code 95 148 pour modifier les paramètres de
fonctionnement protégés
Unité de Affichage en millimètre
mesure Affichage en pouce
Sens comptage normal ( positif)
Direction inversé ( négatif)
Subdivision des signaux du système de mesure
Subdivision 4, 2, 1, 0.8, 0.5, 0.4, 0.2, 0.1
Mode comptage 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 0
0 - 2 - 4 - 6 - 8 - 0
0 - 5 - 0
mm seulement: 0 - 25 - 50 - 75 - 0
pouce seulement: 0 - 10 - 20 - 30 -..
Points décimaux 1 / 2 / 3 / 4 / 5 / 6 (jusqu'à 8 avec affichage
Décimal Point en pouce)
Correct. lin. défauts machine 1)
Compensation – 99 999,9 < P41 < + 99 999,9 [µm/m]
Marques de une marque de référence isolée
référence distances codées avec 500
•
PS
(PG = période de signal)
distances codées avec 1000
•
PS
(ex. pour LS 303 C / LS 603 C)
distances codées avec 2000
•
PS
distances codées avec 5000
•
PS
Exploitation des exploiter les marques de réf.
marques de réf. ne pas exploiter marques de réf.
Contrôle du pas de contrôle ( Alarm Off)
Encoder systême de encrassement ( Contamination)
mesure fréquence ( Frequency)
fréquence et encrassement
Valeur pour introduire une valeur numérique pour initialisation
Preset point de réf. du point de référence avec la touche ENT
Initialisation pas de RAZ/Initial. avec CL/ENT
de l'affichage RAZ avec CL ( Set Zero),
pas d'initialisation avec ENT
RAZ avec CL et
initial. avec ENT à valeur de P79
Affichage après message
Message mise en route affichage n'indique pas
1) Déterminer la valeur d'introduction pour P41
Ex.:
Longueur utile affichée La = 620,000 mm
Longueur réelle (donnée par ex. par le système comparateur VM 101 de HEIDENHAIN)
Lt = 619,876 mm; Différence
∆
L = Lt – La = – 124 µm
Fact. correction k: k =
∆
L / La = – 124 µm / 0,62 m = – 200 [µm/m]
