35
Instruments de bord, caractéristiques et commandes

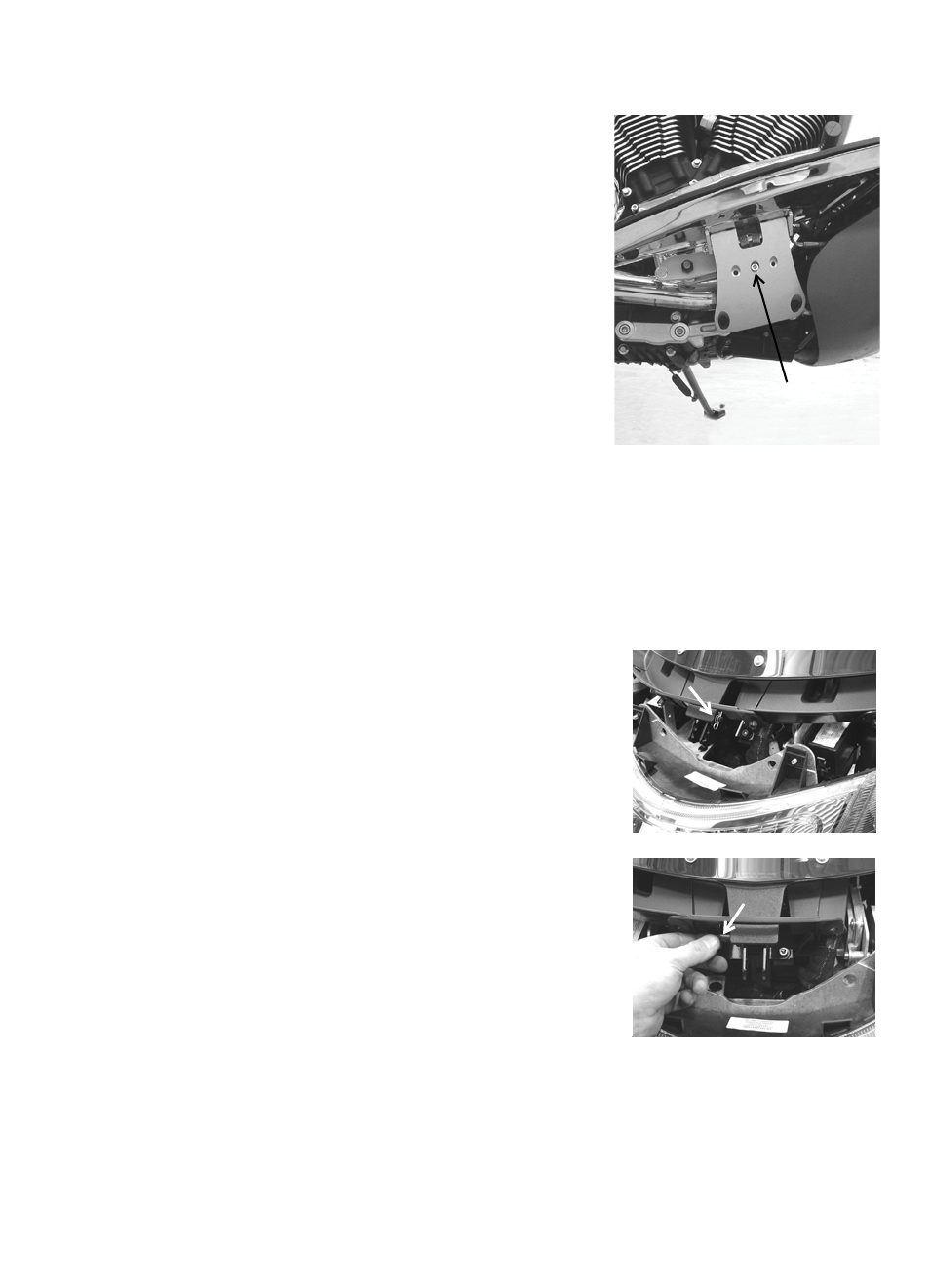

Réglage de la pédale
Les commandes de la pédale de frein et de la pédale de
changement de vitesse peuvent être réglées en position
avant, arrière ou centrale. La position centrale est celle
réglée en usine.
Conseil : Une tringlerie accessoire est requise pour régler correc-
tement la commande de la pédale de changement de
vitesse.
1. Retirez la vis du support de la partie inférieure.
Outil : Clé Allen de 6 mm
2. Glissez la commande vers l’avant ou l’arrière dans sa
glissière jusqu’à ce que le trou fileté de la commande soit
aligné avec le trou souhaité sur le support du repose-pieds.
3. Réinstallez la vis.
Couple : 11 N·m (96 lb·po)
4. Après le réglage de la pédale d’embrayage, réglez tou-
jours de nouveau la tringlerie de changement de vitesse.
Desserrez les écrous de blocage sur la tringlerie et
tournez l’arbre jusqu’à ce que le repose-pieds se trouve à
environ 90 mm du marchepied (ou à la hauteur désirée).
Serrez les deux écrous de blocage.
Couple : 11 N·m (96 lb·po)
Réglage du pare-brise
Utilisez le commutateur de réglage du pare-brise motorisé
(le cas échéant) pour régler le pare-brise. Consultez la
page 29. Si la motocyclette ne possède pas cette option, vous
pouvez régler le pare-brise manuellement.
1. Stationnez la motocyclette sur une surface ferme et de
niveau. Mettez la clé à la position arrêt (OFF).
2. Enlevez le panneau de pare-brise décoratif. Consultez la
page 83.
3. Enlevez l’attache de retenue.
4. Exercez une légère pression vers le bas sur la partie
inférieure du pare-brise (elle est soumise à une légère
pression de ressort vers le haut). Enlevez l’axe de chape.
5. Faites glisser le support intérieur du pare-brise de
manière à l’aligner avec l’un des trous optionnels sur le
support extérieur. Réinstallez l’axe de chape. Réinstallez
l’attache sur l’axe de chape.
6. Réinstallez le panneau de pare-brise décoratif.
Position de réglage
centrale
Attache de retenue
Axe de chape
