110
ENTRETIEN
Feux

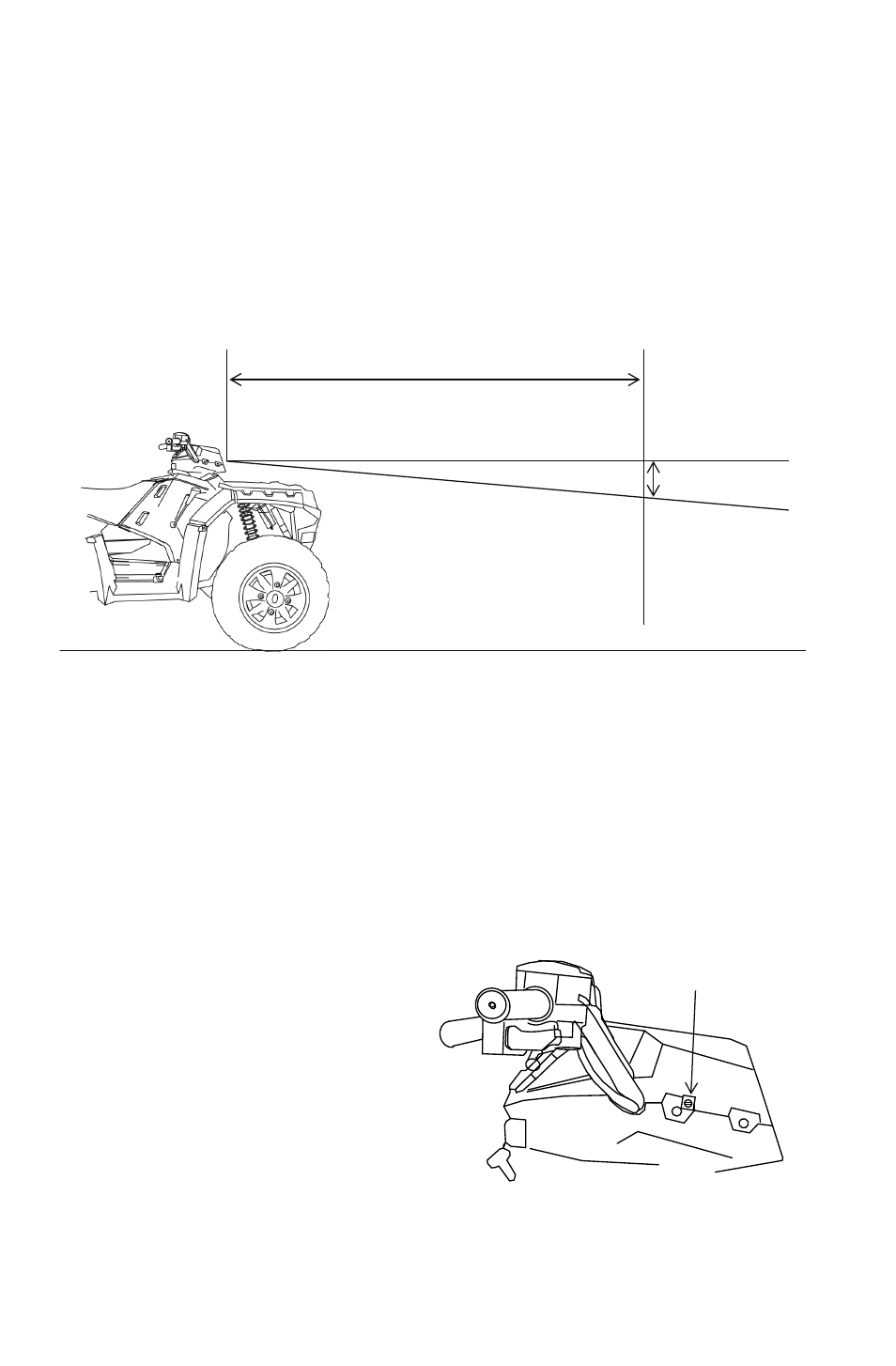

Réglage des feux de route
La hauteur du faisceau de phare est légèrement réglable. Suivre la
procédure ci-dessous pour effectuer le réglage.
1. Garer le véhicule sur une surface de niveau et placer le phare à
environ 7,6 m (25 pi) d’un mur. Mettre la boîte de vitesses à la
position stationnement (P).
2. Mesurer la distance du sol au centre du phare et tracer un repère sur
le mur à la même hauteur.
3. Démarrer le moteur. Mettre le commutateur de phare en position
feux de route.
4. Observer l’orientation du faisceau projeté par le phare sur le mur.
La partie la plus intense du faisceau de phare doit se trouver à 5 cm
(2 po) au-dessous du repère placé sur le mur. Mesurer après avoir
placé un poids équivalent à celui du conducteur sur le siège.
5. Le bouton de réglage se
trouve du côté droit du
boîtier de phare. Régler le
faisceau de phare à la
position voulue en tournant
le bouton de réglage dans le
sens horaire ou antihoraire.
5 cm (2 po)
Hauteur centrale du phare
7,6 m (25 pi)
Vis de réglage
