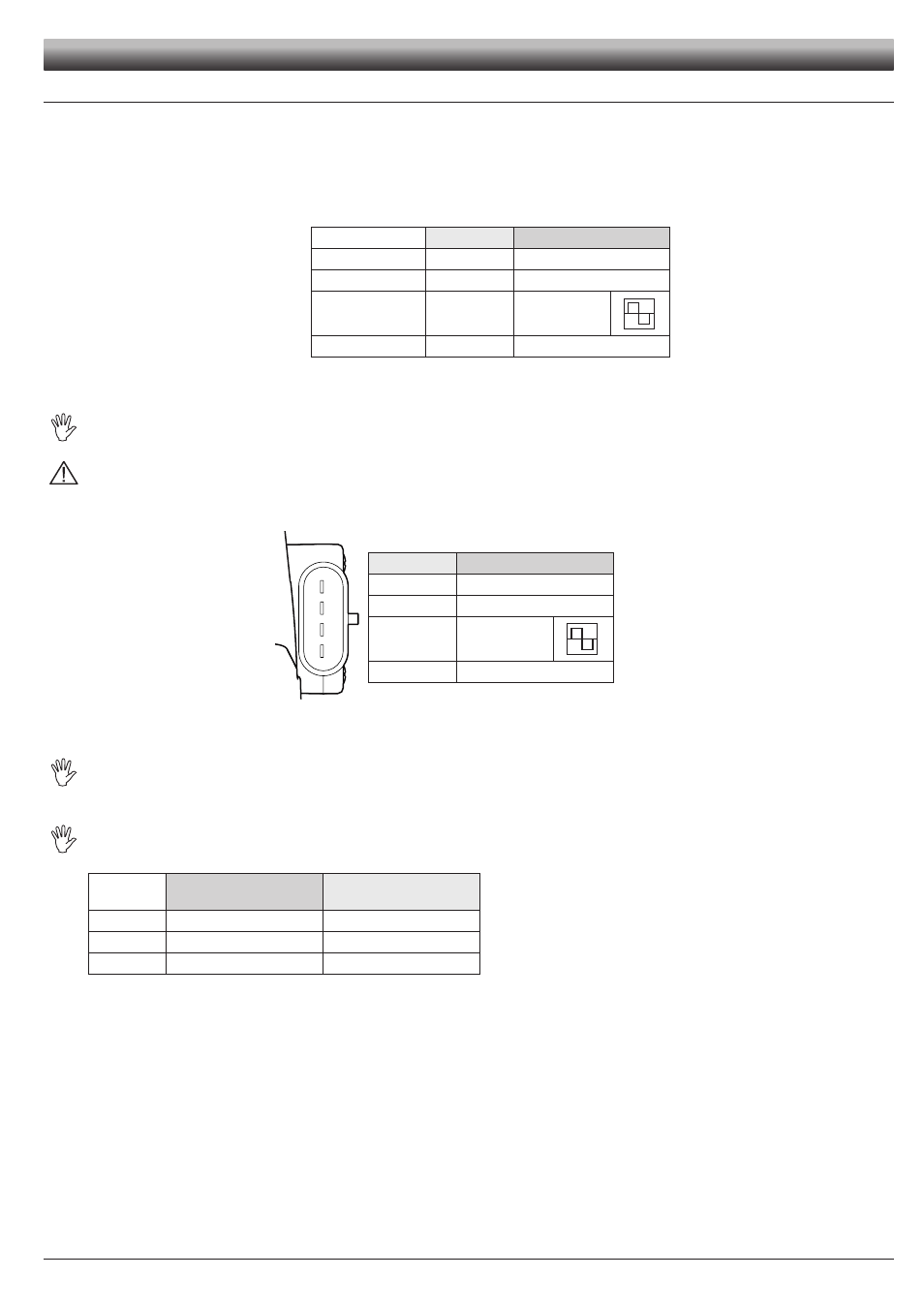

2.4 Connexions électriques
DigiWolf a été conçu pour fonctionner de manière autonome, mais il peut être relié aux dispositifs ARAG (ordinateurs, moniteurs, affi-
cheurs) ou à des appareillages d'autres constructeurs à condition qu'ils soient prévus pour l'utilisation de débitmètres de ce type.
Il est possible d'alimenter DigiWolf à l'aide d'un câble d'alimentation générique (code 4622BA50000.100 - pas fourni) qui ne permet pas
de gérer les fonctions de remplissage directement par le dispositif. Les connexions sont indiquées dans le Tabl. 3 :
Couleur du câble Position Connexion
Gris 1 GND
Marron 2 +12 VDC
Jaune/Vert 3
Signal
(onde carrée)
Noir 4 Contrôle de la pompe
Pour le mode d'utilisation comme débitmètre de remplissage, le DigiWolf doit être relié exclusivement aux dispositifs ARAG.
EN CAS DE SOUDURE À L’ARC VOLTAÏQUE, DÉBRANCHEZ LE DISPOSITIF EN DÉBRANCHANT ÉVENTUELLEMENT LE CORDON
D’ALIMENTATION.
ARAG décline toute responsabilité pour les éventuels dommages à l'appareil, aux personnes, aux animaux ou aux biens causés
par une installation incorrecte ou inappropriée du débitmètre. En cas de dommages au débitmètre causés par une installation
incorrecte ou inappropriée, toute garantie est automatiquement annulée.
Les connexions du DigiWolf à des dispositifs ne faisant pas partie de la production ARAG sont indiquées dans le Tabl. 4.
Position Connexion
1 GND
2 +12 VDC
3
Signal
(onde carrée)
4 Contrôle de la pompe
Pour relier DigiWolf aux ordinateurs et moniteurs série Bravo 300/400 il faut utiliser le "Kit Stop Pompe" (code 4622BA50000.200) ou le
câble adaptateur (code 4622BA50000.110 - Catalogue ARAG), qui permet la connexion entre le connecteur à 4 pôles du DigiWolf et le
connecteur à 3 pôles des ordinateurs de la série Bravo prévus à cet effet.
En cas de connexion du DigiWolf à des dispositifs extérieurs (Bravo 300/400, etc.), saisir DANS LES DISPOSITIFS SUSDITS la
constante approximée suivant le tableau :
CODE
Constante approximée
(puls/l)
Constante approximée
(puls/gal)
4627405A 250 945
4627506A 132 500
4627707A 64 242
Tabl. 5
Tabl. 4
Tabl. 3
Fig. 10
1
2
3
4
