15

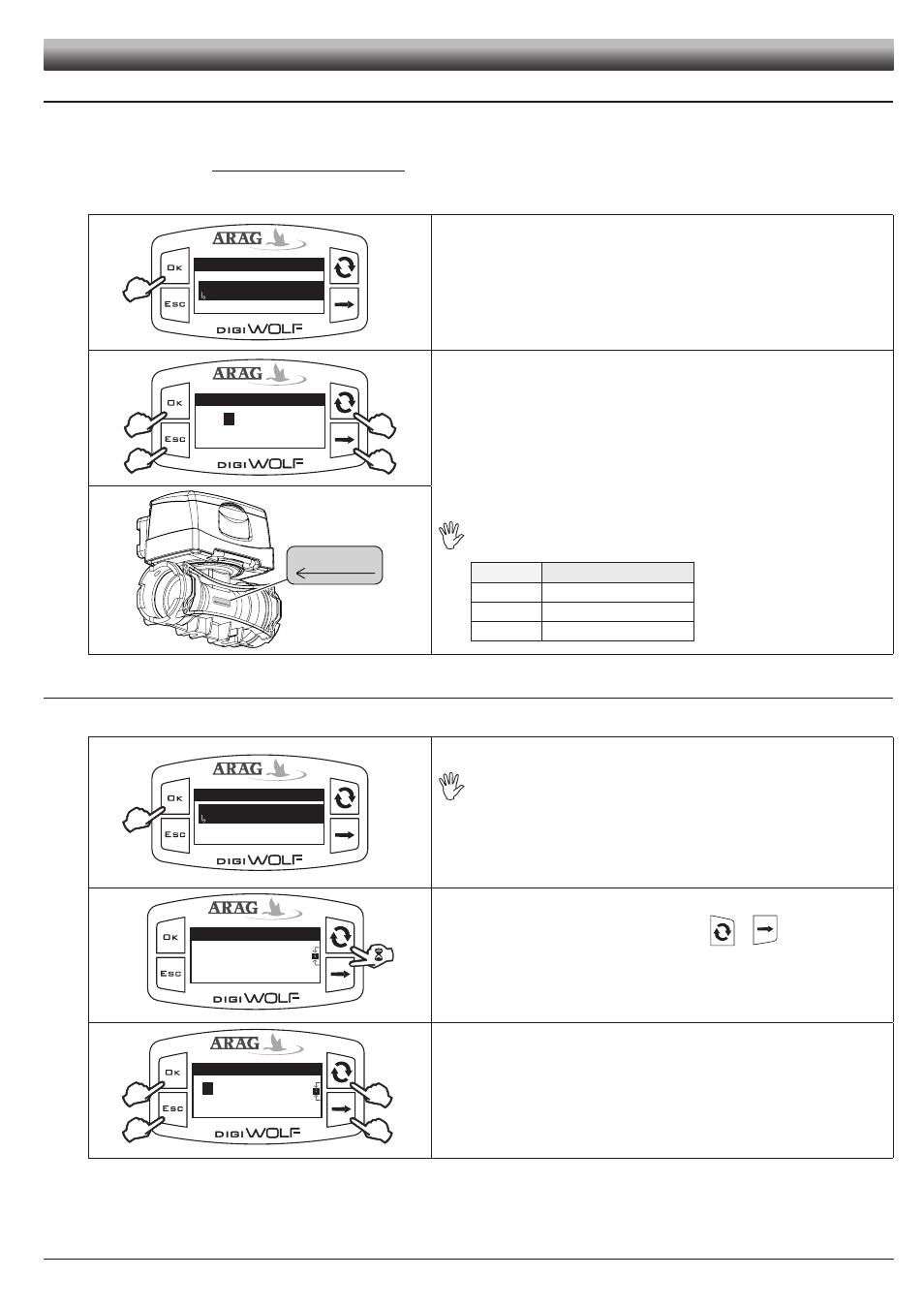

7.1.2 Calibration manuelle
Pour régler manuellement la constante du débit, calculez et réglez la constante adéquate en utilisant la formule suivante :
[quantité mesurée par le dispositif]
[quantité réellement débitée]
Calibration
Calibration man.
Calibration auto
600
1) Accédez au menu de calibration manuelle (Menu principal > Calibration >
Calibration man.).
Dans le menu Calibration, en sélectionnant Calibration manuelle, en-
dessous de la rubrique apparaitra sur l'afficheur la valeur de la constante
actuellement utilisée.
Appuyez sur la touche
OK pour accéder à la modification de la valeur.
Constante débit
Valeur Min
Valeur Max
C
1
50000
B
D A
0600 0
2) Modifiez en utilisant les touches prévues à cet effet la valeur de la constante du
débitmètre :
A) Appuyez pour faire votre choix parmi les chiffres
B) Appuyez successivement pour modifier la valeur du chiffre mise en évidence
par le curseur
C) Appuyez pour sauvegarder la modification, ou bien D) Appuyez pour sortir de
la page-écran sans confirmer la modification de la donnée. Se reporter à l'étiquet-
te présente sur le corps (Fig. 37).
Le corps du débitmètre devra être monté avec la flèche de l'étiquette
tournée dans la direction du flux.
CODE Constante approximée
4627405A 250
4627506A 132
4627707A 64
APPROXIMATE CONSTANT
XXX
APPRO XIMAT E CON STANT XXX
7.2 Alarmes débit
Réglez les valeurs du débit minimum et maximum au-delà desquelles on souhaite qu'un message d'alarme soit affiché.
Alarmes débit
Alarme déb. min.
Alarme déb. max.
6.00/min
1) Accédez au menu Alarmes débit (Menu principal > Alarmes débit).
Le réglage des alarmes du débit minimum et maximum s'effectue de la
même manière.
La valeur actuellement utilisée sera affichée en-dessous de la rubrique
sélectionnée.
Appuyez sur la touche
OK pour accéder à la modification de la rubrique du
menu sélectionnée.
Alarme déb. min.
Valeur
Valeur
Min
Max
0.1
99999.9
OFF o
2) Pour activer l'alarme, appuyez sur les touches et en même temps
jusqu'à ce que le message OFF disparaisse et qu'on puisse visualiser la valeur
de l'alarme pour le débit.
Suivez la même procédure pour désactiver de nouveau l'alarme du débit.
Alarme déb. max.
Valeur Min
Val Max eur
C
0.1
99999.9
B
D A
0040.0 0
l/min o
3) Réglez la valeur de l'alarme du débit :
A) Appuyez pour faire votre choix parmi les chiffres
B) Appuyez successivement pour modifier la valeur du chiffre mise en évidence
par le curseur
C) Appuyez pour sauvegarder la modification, ou bien D) Appuyez pour sortir de la
page-écran sans confirmer la modification de la donnée.
Fig. 35
Fig. 36
Fig. 37
Fig. 38
Fig. 39
Fig. 40
x [constante indiquée sur le corps du débitmètre]
Tabl. 6
RÉGLAGES
