20

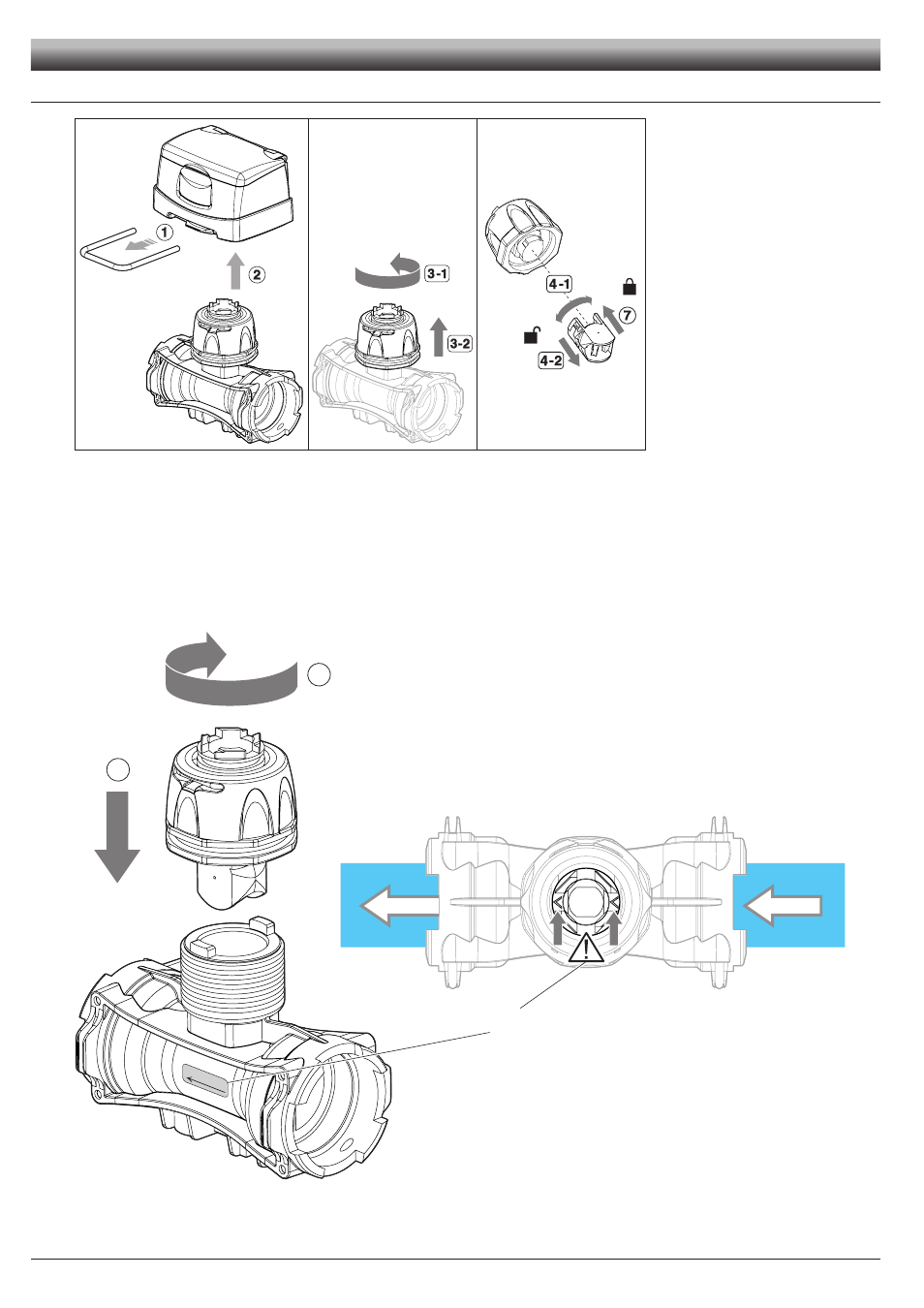

8.2 Nettoyage et remplacement de la palette
bloquer
débloquer
1) À l'aide d'un tournevis retirez la chape du moniteur.
2) Extrayez le moniteur du corps du débitmètre.
3) Dévissez l'embout dans le sens contraire des aiguilles d'une montre et extrayez le bloc portant le capteur du corps du débitmètre.
4) Extrayez le groupe palette du bloc portant le capteur à l'aide d'une semi-rotation dans le sens contraire des aiguilles d'une montre.
5) Immergez le groupe palette dans un liquide détergent pendant plusieurs heures.
6) Lavez soigneusement le groupe palette à l'eau et vérifiez-en le bon fonctionnement. Si nécessaire, remplacez le groupe palette en entier avec la
pièce de rechange correspondante
(réf. 4626000.500).
7) Montez de nouveau le groupe palette sur le capteur électronique à l'aide d'une rotation dans le sens des aiguilles d'une montre jusqu'en butée.
1
2
APP ROX IMA TE CO NST ANT XXX
8) Montez de nouveau le bloc portant le capteur sur le corps du débitmètre en vissant l'embout dans le sens des aiguilles d'une montre jusqu'en
butée
en faisant attention que la flèche indiquée sur le manchon soit orientée dans la direction du flux.
Fig. 53 Fig. 54 Fig. 55
Fig. 56
La direction des flèches sur le corps doivent
correspondre à celle placée sur l’étiquette
ENTRETIEN
