ENTRETIEN
49

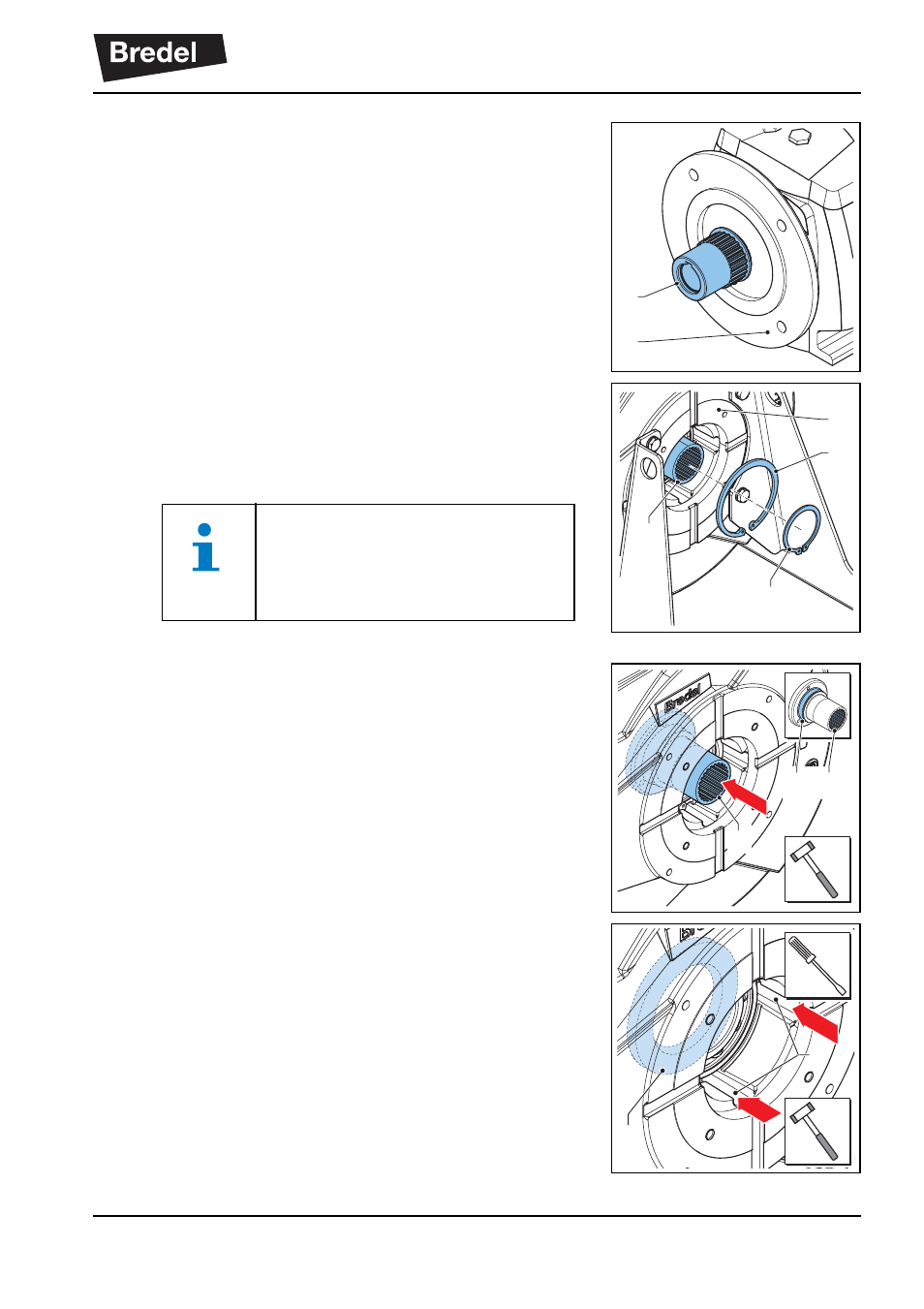

3. Vérifiez l'usure et l'état des dents de la bague
d'accouplement (A) sur l'arbre de sortie du
réducteur à engrenages (B). Si nécessaire,
remplacez la bague d'accouplement.
4. Utilisez des pinces à circlip pour enlever le
circlip (A) de l'arbre de pompe (B) et, si le
roulement doit être remplacé, retirez le circlip
(C) du carter de pompe (D).
5. À l'arrière du carter de pompe, chassez
doucement l'arbre de pompe (A). Utilisez un
marteau en plastique.
6. Vérifiez l'usure et l'état des dents (B) et de la
surface de contact (C) du joint dynamique. Si
nécessaire, remplacez l'arbre de pompe.
7. À l'arrière du carter de pompe, chassez le joint
dynamique (A) via les passages de la zone de
fuite (B). Utilisez un chassoir et un marteau en
plastique.
8. S'il est inutile de remplacer le roulement,
passez à l'étape
13 .
A
B
A
D
C
B
Le circlip (A) verrouille la bague
intérieure du roulement.
Le circlip (C) verrouille la bague
extérieure du roulement.
A
B C
A
B
