Comment utiliser les graphiques
A:
Débit ou régime de pompe requis
B:
Pression de refoulement requise
C:
Puissance de moteur requise
D:
Température du produit
E.:
Pression de refoulement requise
F:
Régime de pompe maximum autorisé

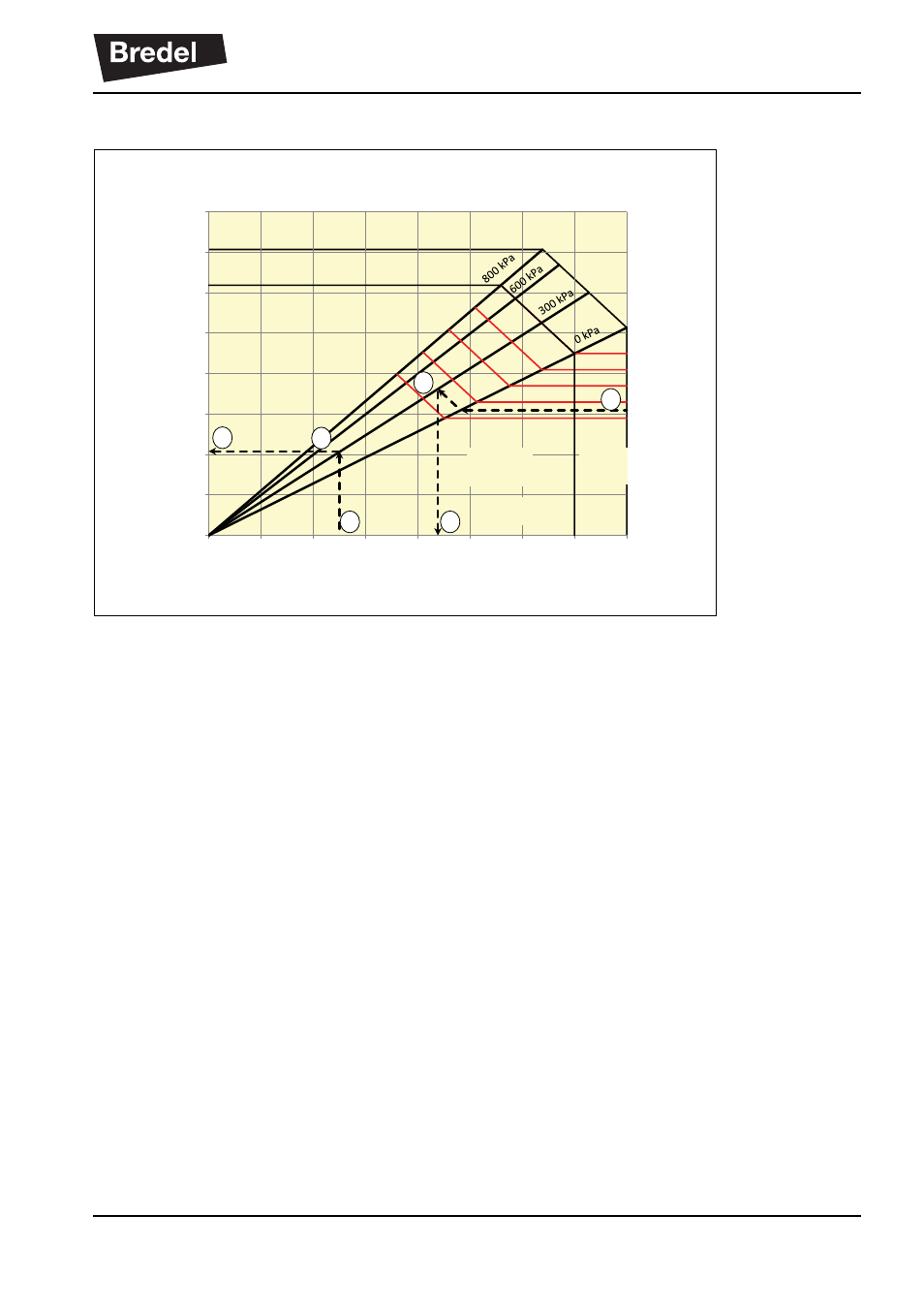

Voir le graphique pour comprendre la méthode d'usage
des graphiques afin de déterminer la puissance de
moteur requise ou le régime de pompe maximum
requis.
Pour déterminer la puissance de moteur requise :
1
Démarrez au régime de pompe ou au débit
requis (A).
2
Identifiez la ligne de la pression de refoulement
requise (B).
3
Lisez la puissance de moteur requise (C).
