8

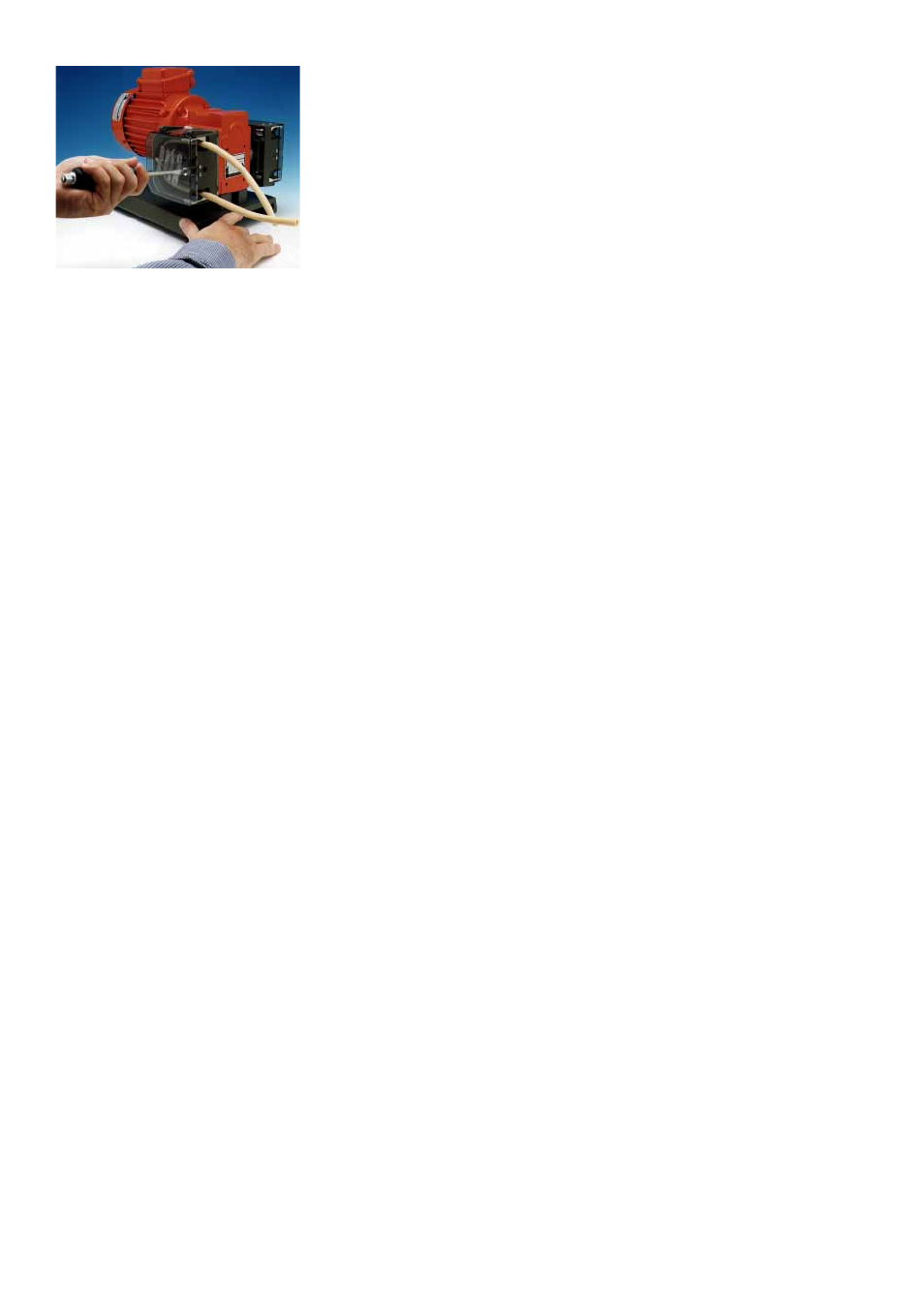

Faites passer l’autre extrémité du tuyau flexible à travers l’autre pince à ressort, en vérifiant que le tuyau flexible n’est pas lâche dans
la tête de pompe, ce qui réduirait sa durée de vie.
Faites tourner le rotor jusqu’à ce qu’il revienne légèrement en arrière sur l’arbre pour que la douille fendue avec goupille soit bloquée
sur la fente de l’arbre d’entraînement et que les rouleaux de guidage latéraux affleurent la face avant du stator. Serrez la vis du rotor
à un couple de 3 Nm pour empêcher la douille fendue de glisser en cours de fonctionnement. Repliez la manivelle, puis fermez et
verrouillez le couvercle de protection de la tête de pompe.
La tête de pompe 501RLC est équipée de pinces à ressort à quatre positions qui permettent d’utiliser des tuyaux flexibles de
diamètres variés. Procédez au réglage en poussant ou en retirant les barrettes qui se trouvent au-dessus de la pince supérieure et
sous la pince inférieure. Réglez les pinces pour que les tuyaux flexibles soient soumis à un serrage minimum mais suffisant.
Après le démarrage de la pompe, desserrez la pince côté refoulement pendant quelques instants. Ceci permettra au tuyau flexible de
recouvrer sa longueur normale.
501RLC Réglage des galets
La 501RLC est réglée en usine avec un jeu entre galets presseurs et stator de 2,6 mm. L’utilisation d’un tuyau flexible dont l’épaisseur
est inférieure à 1,6 mm nécessite une modification de cet écartement. Chaque bras supportant les galet est équipé d’une vis de
réglage à cet effet. L’écartement correct est égal à deux fois l’épaisseur du tuyau flexible moins 20%. Un réglage correct est très
important: une occlusion trop importante réduirait la durée de vie du tuyau flexible, alors qu’une occlusion trop faible réduirait l’efficacité
de pompage.
Pour modifier l’écartement, faites tourner chacune des vis de réglage dans le sens des aiguilles d’une montre pour l’augmenter, ou
dans le sens contraire des aiguilles d’une montre pour le réduire. Un tour complet modifie l’écartement de 0,8 mm.
Pour rétablir le jeu d’origine de 2,6 mm, faites tourner la vis de réglage jusqu’à ce que les galets frôlent le stator, puis vissez chacune
des vis de trois tours et un quart.
La 501 RLC2 est réglée en usine avec un jeu entre galets presseurs et stator de 3,8 mm ce qui permet l’utilisation de tuyaux flexibles
d’une épaisseur comprise entre 2,1 et 2,5 mm.
Vérifiez de temps à autres que le mouvement des pièces mobiles du rotor n’est pas gêné. Lubrifiez les axes des bras et des galets
de temps en temps avec une huile au Téflon . Lors de l’entretien de routine, retirez le rotor de la tête de pompe, nettoyez complètement
et lubrifiez les axes des galets avec une huile au Téflon .
