7

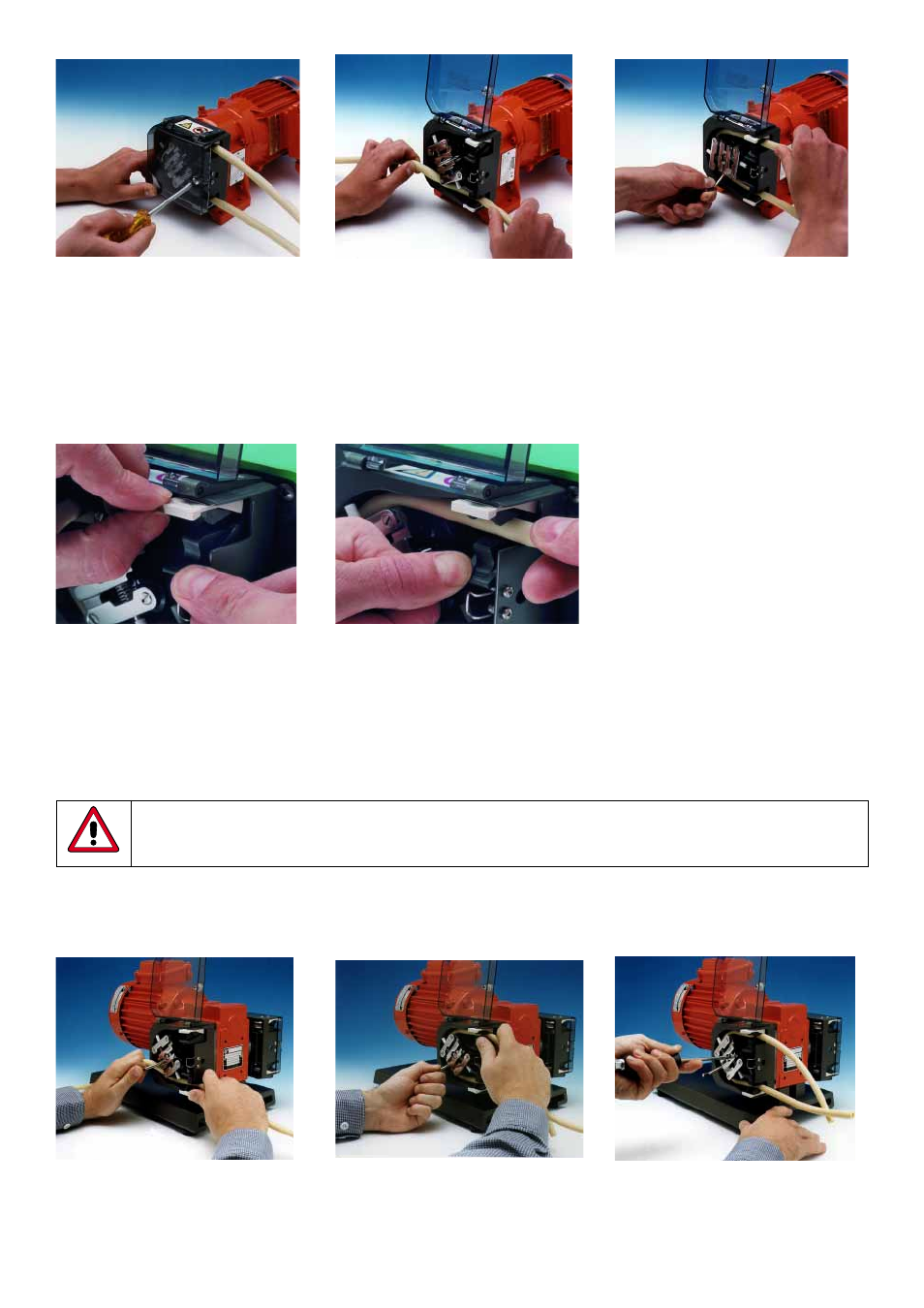

Faites passer l’autre extrémité du tuyau flexible à travers l’autre pince à ressort, en vérifiant que le tuyau flexible n’est pas lâche dans
la tête de pompe, ce qui réduirait sa durée de vie.
Repliez la manivelle, puis fermez et verrouillez le couvercle de protection de la tête de pompe.
La tête de pompe 501RLC est équipée de pinces à ressort à quatre positions qui permettent d’utiliser des tuyaux flexibles de
diamètres variés. Procédez au réglage en poussant ou en retirant les barrettes qui se trouvent au-dessus de la pince supérieure et
sous la pince inférieure. Réglez les pinces pour que les tuyaux flexibles soient soumis à un serrage minimum mais suffisant.
Après le démarrage de la pompe, desserrez la pince côté refoulement pendant quelques instants. Ceci permettra au tuyau flexible de
recouvrer sa longueur normale.
501RLC Pose du tuyau flexible. - Pompes Duplex (deux têtes)
Couper l’alimentation électrique du moteur.
Déverrouillez et ouvrez le couvercle de protection, puis faites basculer la manivelle du rotor . Desserrez la vis du rotor et donnez un
coup sec sur celle-ci pour libérer le rotor. Tirez légèrement le rotor vers l’avant sur l’arbre d’entraînement de façon à ce que la goupille
de la douille fendue ne soit plus engagée qu’il puisse tourner librement. Définissez la longueur de tuyau flexible nécessaire en
considérant qu’il faut environ 240 mm pour l’intérieur de la tête de pompe.
De par la conception du motoréducteur à double sortie, les deux rotors de pompes tournent en sens opposé
C’est à dire que l’un tourne dans le sens horaire tandis que l’autre tourne lui dans le sens anti-horaire .
Veuillez prendre ceci en considération lors de l’installation des tuyauteries (aspiration et refoulement ).
Faites passer l’une des extrémités du tuyau flexible à travers l’une des pinces à ressort, puis, tout en faisant tourner le rotor avec la
manivelle, continuez à faire passer le tuyau flexible entre les galets et le corps de tête de pompe, en l’alignant bien entre les guides
latéraux du rotor. Le tuyau flexible doit rester plaqué contre le stator et ne doit être ni vrillé ni étiré.
