Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di 91

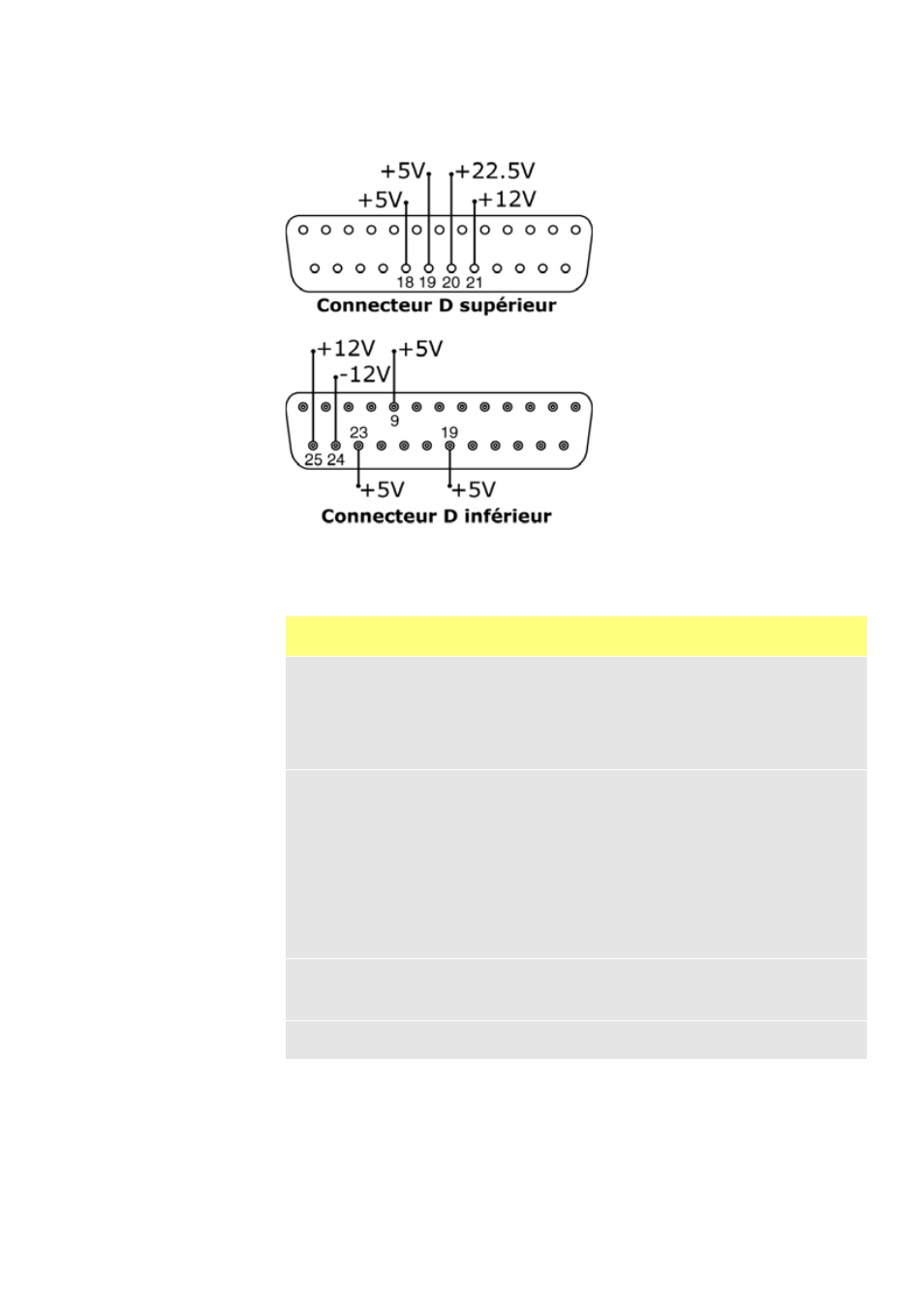

21.6 Tensions d’alimentation
Dans le tableau ci-dessous, “Charge max.” est la charge totale maximum sur chaque
alimentation, quel que soit le nombre de connexions.
Remarque : Toutes les sources d’alimentation CC sont stabilisées sauf la +22,5V.
Tension
CC Charge
max Connecteur
D inférieur
Connecteur
D supérieur
Utilisation typique
+5 V 10 mA 9, 19, 23 18, 19
Tension d’alimentation des entrées
utilisant le commutateur à distance.
Alimentation possible pour les sorties
si seulement 5 V sont requis.
La broche 9 est spécialement utilisée
pour l’interrupteur à pédale /
commutateur manuel.
+12 V 10 mA 25 21
Tension d’alimentation possible des
entrées utilisant le commutateur à
distance.
Tension d’alimentation possible pour
les sorties.
Tension d’alimentation pour le
détecteur de fuite de tube Watson-
Marlow.
Tension d’alimentation
(-12 V également requis) pour le
commutateur de proximité
Watson-Marlow.
-12 V 10 mA 24 -
Tension d’alimentation
(+12 V également requis) pour le
commutateur de proximité
Watson-Marlow.
+22,5 V - 20
Tension d’alimentation pour le module
de nettoyage 620N. Ne pas utiliser
