Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di 76
extérieur avant de faire passer les conducteurs du câble à travers le passe-étoupe.
Cependant, pour assurer l’étanchéité, il faut qu’une partie de cordon à fourreau non
endommagé soit présente dans le presse-étoupe au serrage.
Tordez une longueur suffisante de blindage du cordon. Desserrez l’une des vis de
fixation du circuit imprimé et entourez le blindage autour. Maintenez-le en place en
revissant la vis. Vous pouvez également fixer le blindage du cordon sur la connexion
adjacente à cosse rectangulaire (si présente).
Enfoncez le conducteur nu dans l’orifice carré du connecteur. Une fois le conducteur
bien enfoncé, resserrez la vis pour le maintenir en place.
Une fois que tous les conducteurs sont en place, resserrez le dessus du presse-
étoupe à 2,5 Nm à l’aide d’une clé de 21 mm, pour assurer l’étanchéité du joint.
Vous pouvez également resserrer le presse-étoupe avec les doigts et vous servir
d’une clé pour finir d’un demi-tour.
Ne liez pas l’un à l’autre les câbles de commande et d’alimentation secteur.

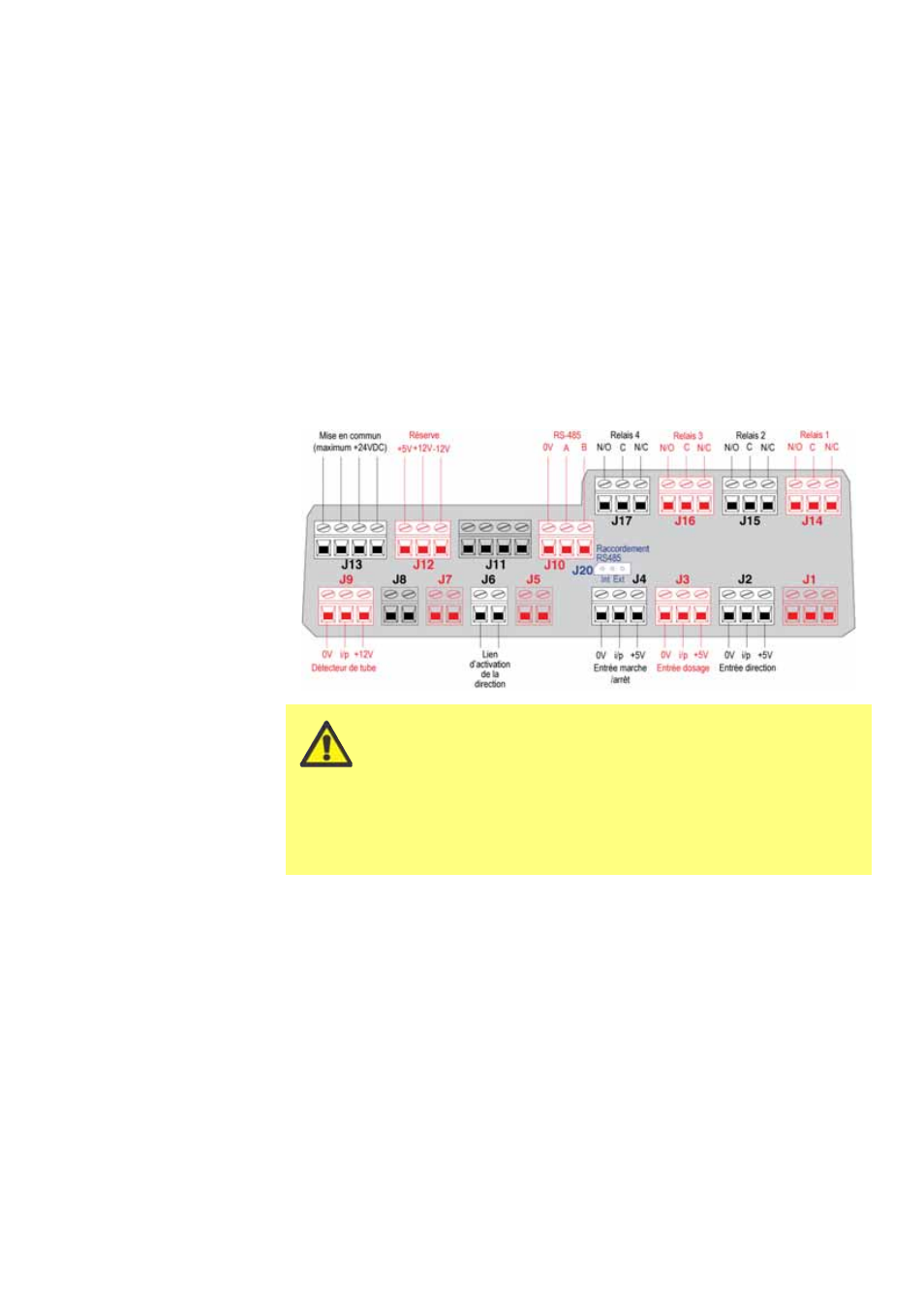

Connecteurs pour circuit imprimé du module étanche 620N :
N’appliquez jamais de tension de secteur sur les bornes à
l’intérieur du module 620N. Appliquez les signaux corrects
aux bornes indiquées ci-dessous. Limitez les signaux aux
valeurs maximales indiquées. N’appliquez pas de tension sur
d’autres bornes. Des dommages permanents non couverts
par la garantie peuvent en résulter. La valeur nominale maximum sur
les contacts de relais de cette pompe est de 30 V CC ; charge max. de
30 W. Remarque : Convient également à faible puissance : c’est-à-
dire 1 mA à 5 V CC minimum.
