Manuel d'utilisation de la pompe Watson-Marlow qdos30 PROFIBUS 63
19.2 Pièces détachées et accessoires
Description Référence
Tête de pompe ReNu 0M3.2200.GB0
Kit de connexion hydraulique – Raccords
à compression en polypropylène
0M9.221H.P01
Kit de connexion hydraulique – Raccords
cannelés/filetés en polypropylène
0M9.221H.P02
Tube d'interface, pvc 6,3x11,5 mm, longueur 2 m 0M9.2222.V6B
Tube d'interface, pvc 10x16 mm, longueur 2 m 0M9.2222.VAD
Tube d'interface, pvc 6,3x11,5 mm, longueur 5m 0M9.2225.V6B
Tube d'interface, pvc 10x16 mm, longueur 5 m 0M9.2225.VAD
Tube d'interface, polyéthylène 9x12 mm, longueur 2 m 0M9.2222.E9C
Tube d'interface, polyéthylène 5x8 mm, longueur 2 m 0M9.2222.E58
Tube d'interface, polyéthylène 9x12 mm, longueur 5 m 0M9.2225.E9C
Tube d'interface, polyéthylène 5x8 mm, longueur 5 m 0M9.2225.E58
Socle de rechange 0M9.223M.X00
Câble d'entrée, M12 IP66, longueur 3 m 0M9.203X.000
Câble de sortie, M12 IP66, longueur 3 m 0M9.203Y.000
Capot protecteur de l'IHM 0M9.203U.000
Kit de composants hydrauliques, Joints
toriques Viton, colliers de raccordement
SK 9001

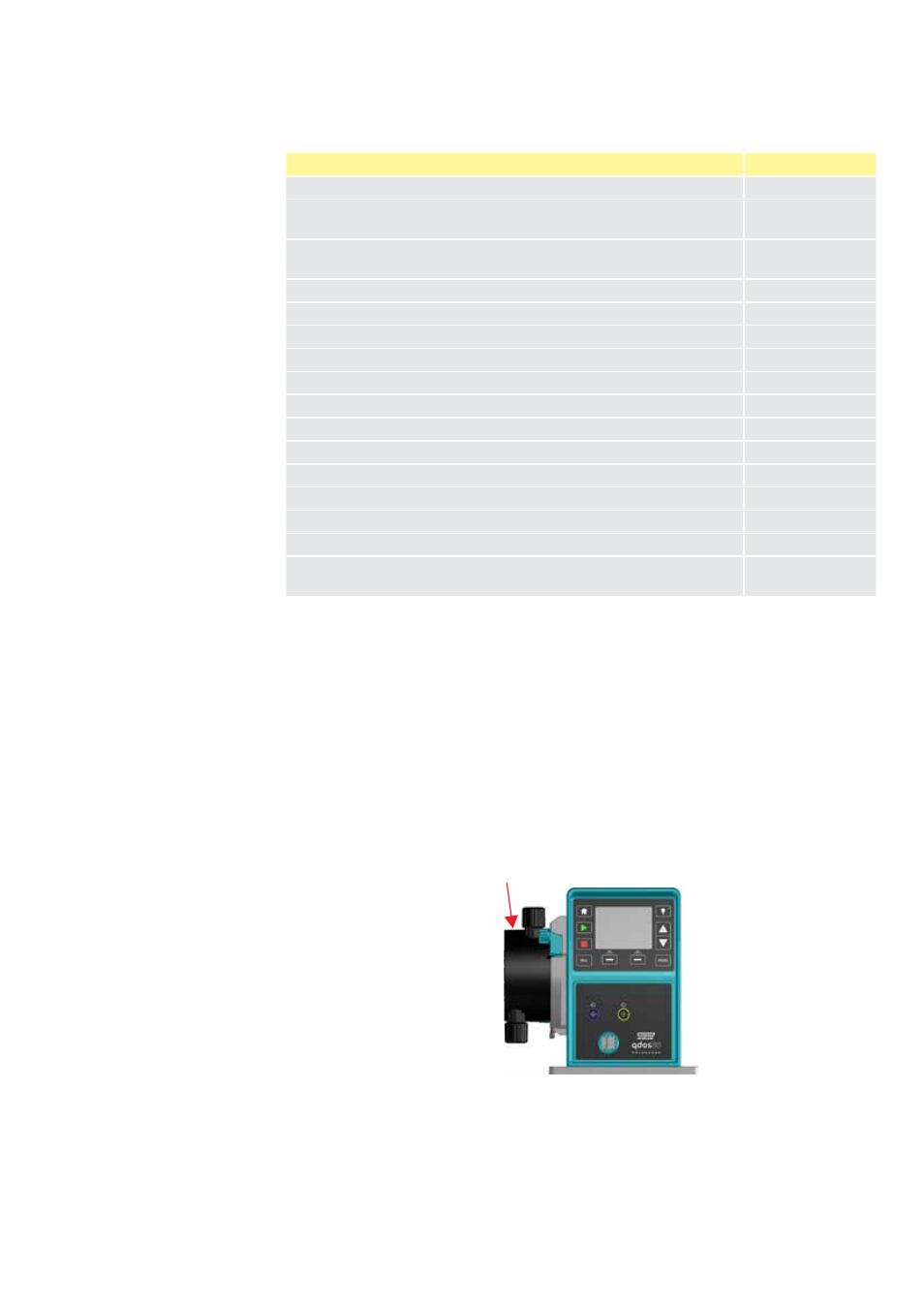

Orientation de la tête de pompe
Pour être certain de commander la bonne tête de pompe, suivez les conseils
ci-dessous.
Placez-vous devant la pompe en faisant face à l'interface Homme-Machine (sauf
modèle Remote) et les raccords E/S :
• Si la tête de pompe est montée sur le corps de la pompe à gauche, c'est une tête
de pompe montée à gauche.
• Si la tête de pompe est montée sur le corps de la pompe à droite, c'est une tête
de pompe montée à droite.
Brides de fixation
de la tête de pompe
Tête de
pompe montée
à gauche
