Manuel d'utilisation de la pompe Watson-Marlow qdos30 PROFIBUS 33
14.10 Échange des données PROFIBUS
Les données de cette section sont fournies comme référence pour un opérateur
de réseau PROFIBUS. L'utilisation de cette pompe sous commande PROFIBUS va
au-delà de la portée de ce manuel. Veuillez consulter votre documentation de réseau
PROFIBUS pour de plus amples informations.
Adresse par défaut: 126
Ident. PROFIBUS : 0x0E7D
Fichier GSD : WAMA0E7D.GSD
Config : 0x62, 0x5D (3 mots ext., 14 mots int.)
Octets de paramètre utilisateur : 6
Écriture cyclique de données (du maître à la pompe)
Écriture cyclique de données (du maître à la pompe)
16 bits
Octet 1, 2 Mot de contrôle
16 bits Octet 3, 4 Point de consigne de vitesse de la tête de
pompe (non signé)
16 bits Octet 5, 6 Calibrage du débit en µl par tour
Mot de contrôle
Bit
Description
0 État du moteur (1= en marche)
1 Rotation (0= HOR, 1= ANTI-HOR)
2 Réinitialise le tachymètre (1= remise à zéro du comptage)
3 Réservée
4 Active les vitesses min./max. des réseaux de terrain (1= activée)
5 Active le calibrage du débit des réseaux de terrain (1= activé)
6 Ignore le détecteur de fuite
7 Réinitialise le niveau de fluide
8-15 Réservée
Point de consigne de vitesse de la tête de pompe
Le point de consigne de vitesse est un nombre entier non signé de 16 bits qui
représente la vitesse de la tête de pompe au format 1/10ème de tr/min. Par exemple,
1205 correspond à 120,5 tr/min.
Calibrage du débit
Ce paramètre permet de définir la valeur de calibrage du débit depuis l'interface de
bus de terrain. La valeur est un nombre entier non signé de 16 bits qui représente
le débit par tour exprimé en μl. À noter que cette valeur n'est utilisée que si le bit
5 du mot de contrôle est activé.
Ignorer le détecteur de fuite

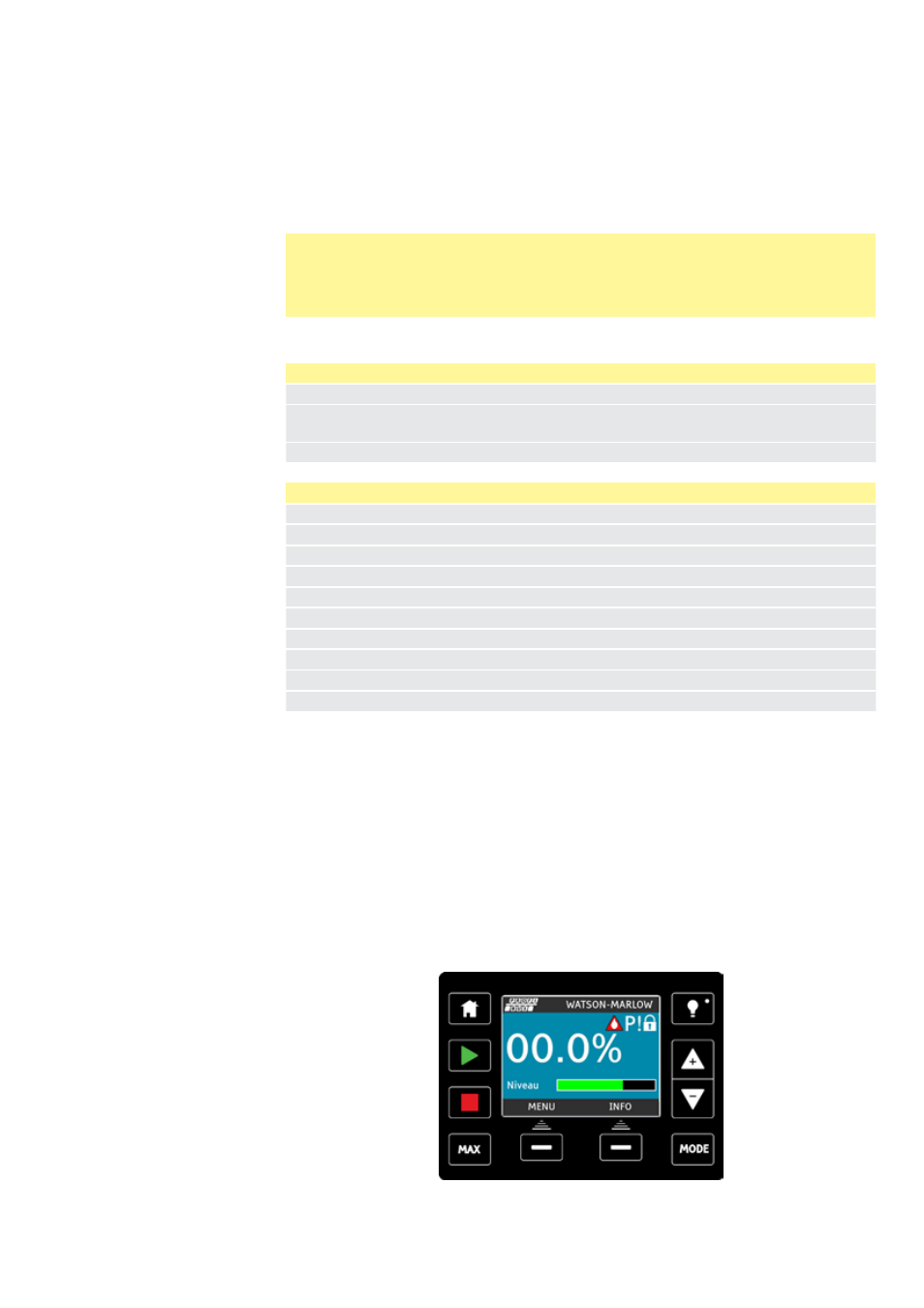

Si le bit 6 du mot de contrôle est activé, l'écran suivant s'affiche.
