Manuel d'utilisation de la pompe Watson-Marlow qdos30 PROFIBUS 17

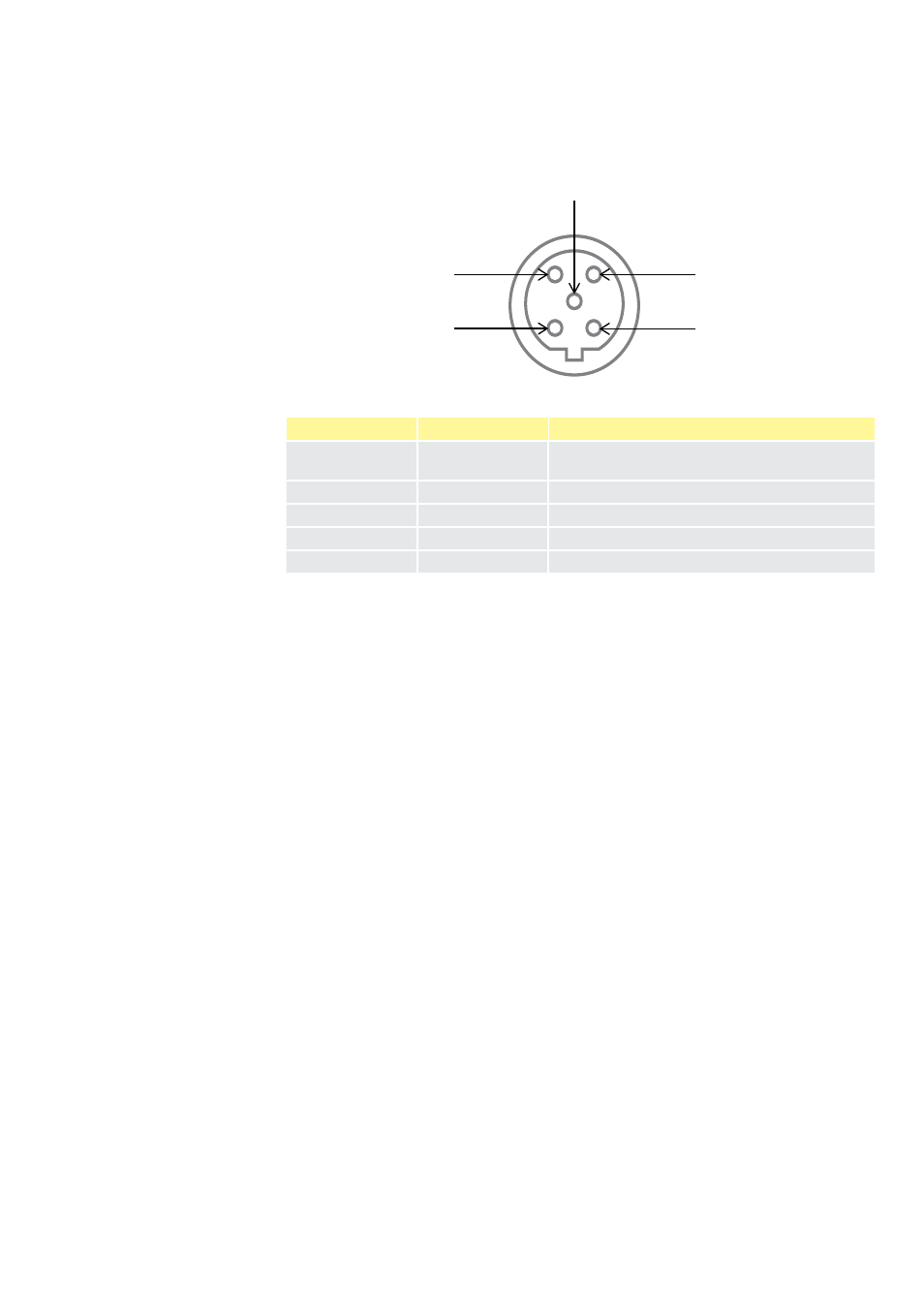

11.2 Assignation des fiches à la pompe
N° de fiche Signal Fonction
1 VP Alimentation +5V pour résistances de
terminaison
2 RxD/TxD-N Ligne de données - Moins (Ligne A)
3 DGND Données - Terre
4 RxD/TxD-P Ligne de données - Plus (Ligne B)
5 Blindage Connexion Terre
Remarque : Si la pompe est le dernier élément bus à être connecté au câble
PROFIBUS, celui-ci doit être doté d'une résistance de terminaison en son extrémité
(norme EN 50170 PROFIBUS). Pour garantir l'étanchéité, la résistance doit être de
type IP66.
Fiche 5
Fiche 3
Fiche 2
Fiche 4
Fiche 4
