4) Comment raccorder hydrauliquement la version mixte ?
Pour le raccordement eau chaude, la version mixte comporte 2 orifices taraudés 1/2 Gaz 15/21 F
(piquages Entrée d’eau et Sortie d’eau) situés en bas.
Suivant la configuration de l’installation, deux types de raccordements sont possibles :
Type 1 : Raccordement d’eau en bas.
Type 2 : Raccordement d’eau sur le côté droit.
- Pour le type 1, positionnez deux coudes 90° standard sur les piquages à l’arrière de l’appareil (cou-
des non fournis). Positionnez les deux rallonges fournies sur les coudes à 90°.
- Pour le type 2, positionnez deux coudes 90° standard sur les piquages à l’arrière de l’appareil (cou-
des non fournis). Positionnez une rallonge de 50 mm (standard du marché, non fournie) sur le coude
du bas.

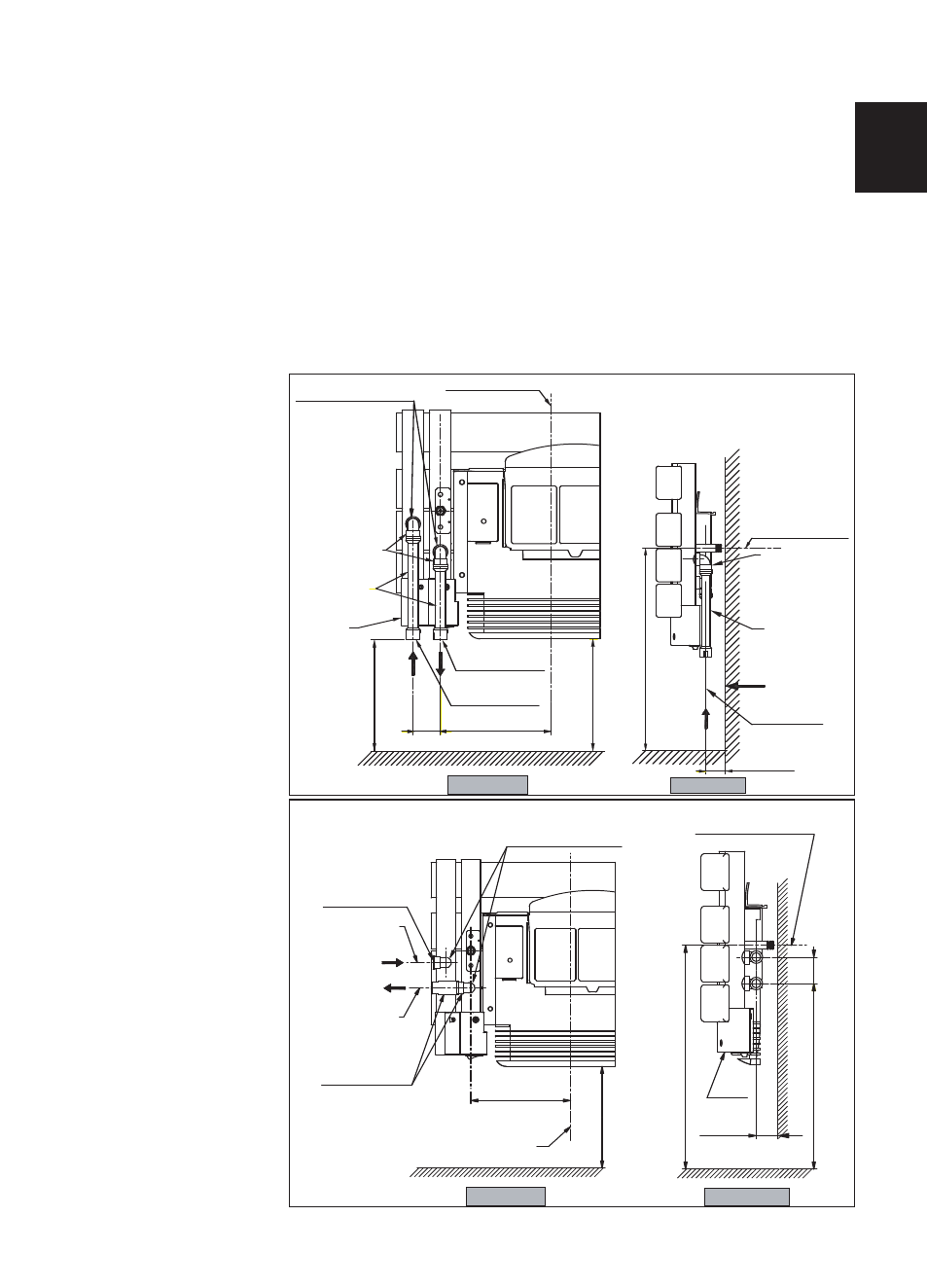

Respectez le sens de circulation ainsi que les valeurs précisées sur le schéma ci-dessous.
CAPOT
Orifices taraudés
1/2 GAZ 15/21 F
ENTREE D'EAU
1/2 GAZ 15/21 F
COUDE 90°+
RALLONGE 50 mm
(non fournis)
COUDE 90°
(non fournis)
MILIEU APPAREIL
SORTIE D'EAU
1/2 GAZ 15/21 F
50
39 mini
47 maxi
m
in
i
35
4,
5
42
8
m
in
i
AXE FIXATION
MURALE INFERIEURE
197
m
in
i
20
0
VUE ARRIERE
VUE DE COTE
39 mini
47 maxi
m
in
i
19
8,
5
m
in
i
20
0
50
197
COUDE 90°
(non fournis)
RALLONGE
(fournie)
RACCORDEMENT
PAR LE MUR
RACCORDEMENT
PAR LE SOL
42
8
m
in
i
CAPOT
COUDE 90°
(non fournis)
RALLONGES
(fournies)
ENTREE D'EAU
1/2 GAZ 15/21 F
SORTIE D'EAU
1/2 GAZ 15/21 F
Orifices taraudés
1/2 GAZ 15/21 F
MILIEU APPAREIL
VUE ARRIERE
VUE DE COTE
AXE FIXATION
MURALE INFERIEURE
TYPE 1:
RACCORDEMENT
EN BAS
TYPE 2 :
RACCORDEMENT
SUR LE COTE
DROIT
