44
TASCAM DA-3000

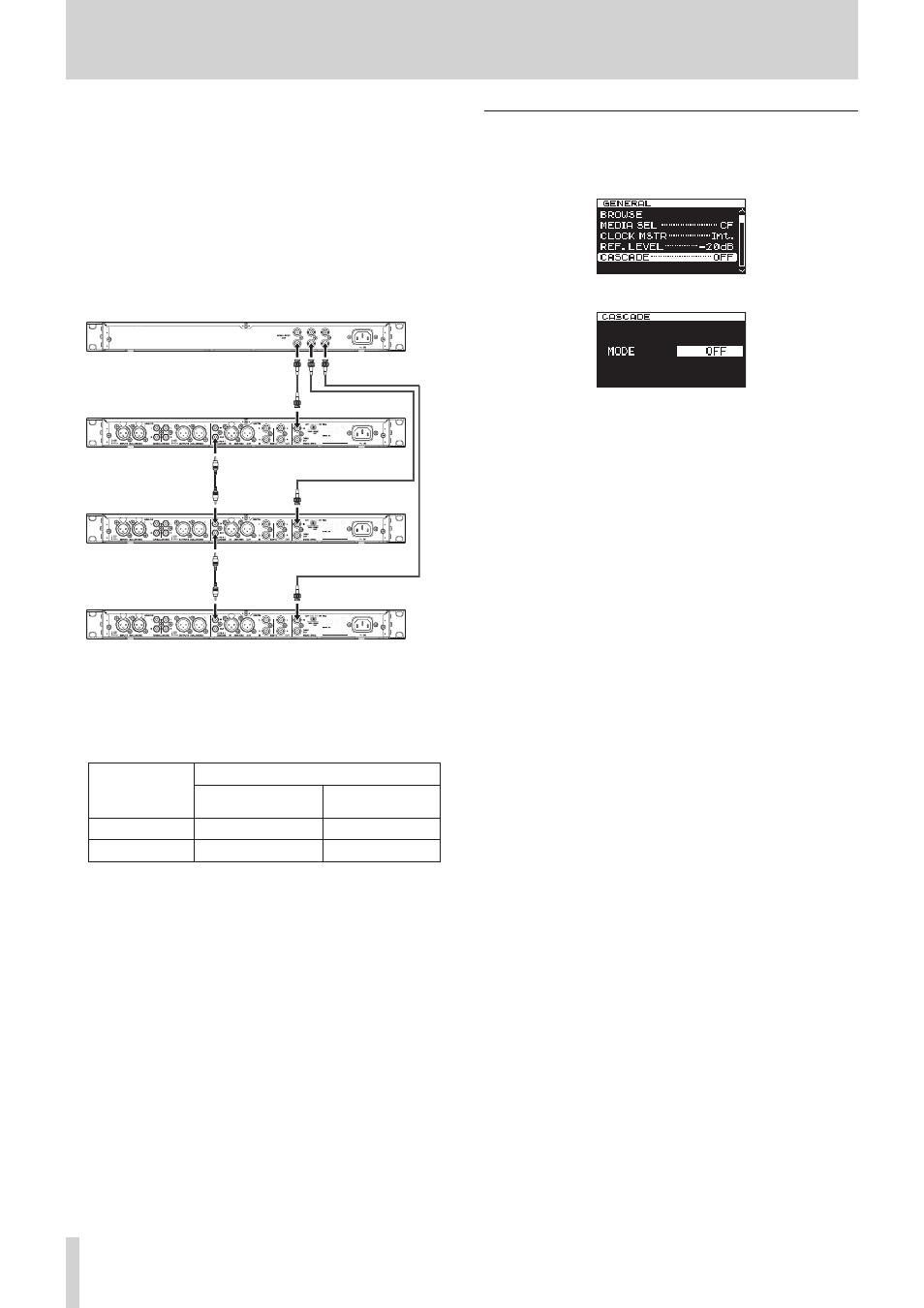

7 – Enregistrement/lecture avec branchement en cascade
8 Emploi d'un générateur d'horloge externe comme
horloge de référence
Connexions
Utilisez des câbles coaxiaux pour relier les connecteurs
DIGITAL IN/OUT (S/PDIF / CASCADE) des unités maître et
esclaves comme illustré ci-dessous.
Utilisez des câbles BNC pour relier les connecteurs de sortie
word clock du générateur externe aux connecteurs WORD
SYNC IN des unités maître et esclaves.
Réglez leurs commutateurs 75Ω ON/OFF [THRU/WORD
OUT] sur ON 75Ω/WORD OUT.
Unité maître
Unité esclave 1
Unité esclave 2
Générateur d'horloge externe
Réglages
Pressez la touche MENU pour ouvrir la page
GENERAL
de
l'écran de menu. Réglez comme suit les paramètres
CLOCK
MSTR
(horloge de référence) et
CASCADE
(voir « Réglage de
l'horloge maître (Master) » en page 25). (voir « Réglages
des unités maître et esclaves » en page 44).
GENERAL
Réglage
CLOCK MSTR
Réglage
CASCADE
Unité maître WORD MASTER (maître)
Unité esclave WORD SLAVE (esclave)
Réglages des unités maître et esclaves
1. Pressez la touche MENU pour ouvrir la page GENERAL
de l'écran de menu et tournez la molette MULTI JOG pour
sélectionner
CASCADE
.
2. Pressez la molette MULTI JOG pour ouvrir l'écran CASCADE .
3. Tournez la molette MULTI JOG pour régler l'unité sur
MASTER (maître) ou SLAVE (esclave).
Options : OFF (par défaut), MASTER, SLAVE
4. Pressez la molette MULTI JOG pour confirmer le réglage et
revenir à l'écran de menu.
