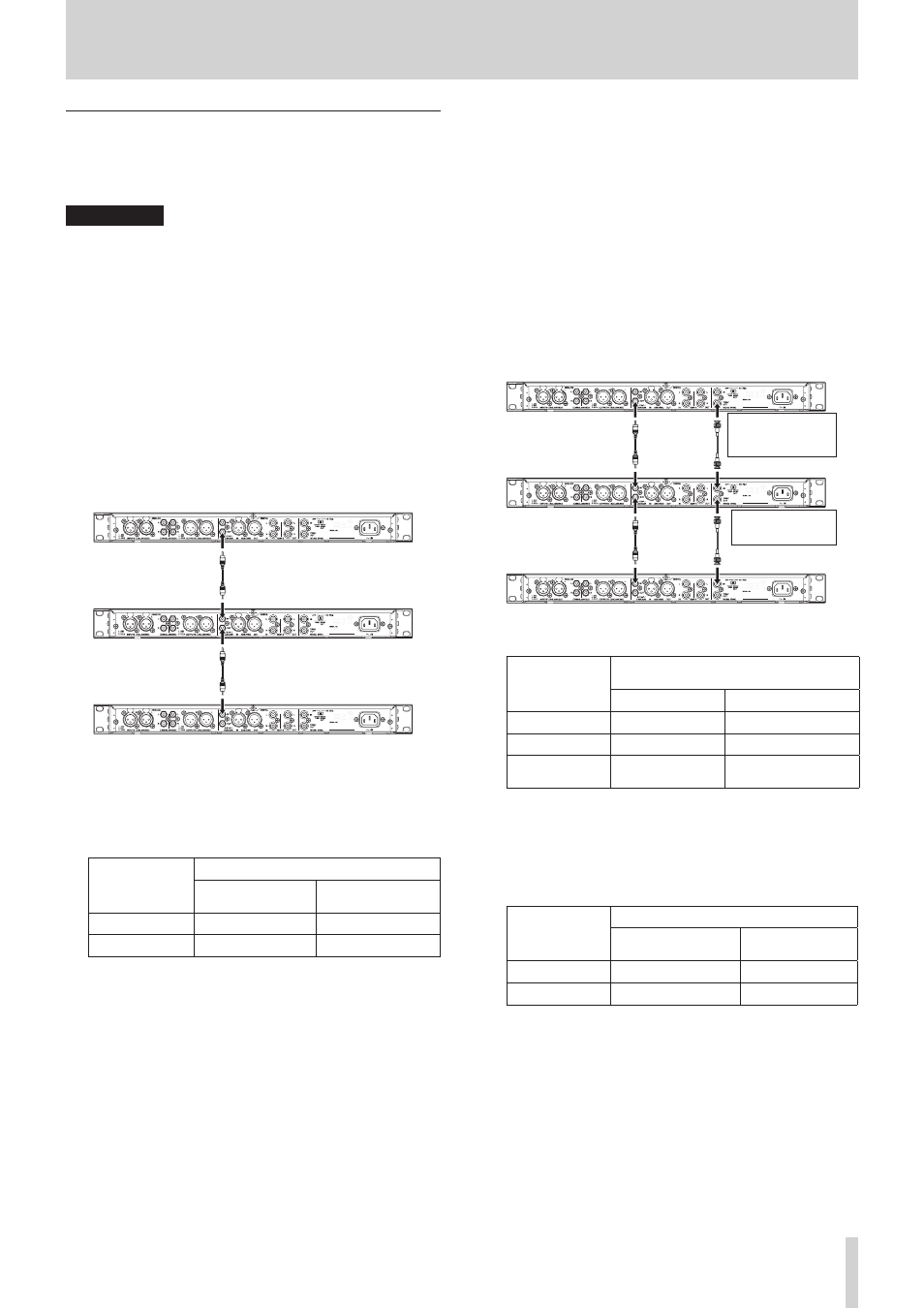

TASCAM DA-3000
43
7 – Enregistrement/lecture avec branchement en cascade
Branchement et réglage des appareils
Branchez les appareils maître et esclave.
Branchez les appareils de la façon suivante en fonction de la
méthode de synchronisation.
ATTENTION
Si vous installez les unités l'une au-dessus de l'autre, laissez
assez d'espace entre elles pour permettre une bonne
dispersion de la chaleur.
Lorsque vous les montez dans un rack, laissez au moins 1U
de libre au-dessus de chaque unité.
8 Synchronisation par S/PDIF avec l'unité maître
comme horloge de référence
Connexions
Utilisez un câble numérique coaxial pour relier la sortie
DIGITAL OUT de l'unité maître à l'entrée DIGITAL IN (S/PDIF
/ CASCADE) de l'unité esclave.
Si vous branchez une seconde unité esclave, utilisez un
câble numérique coaxial pour relier la sortie DIGITAL OUT
de la première unité esclave à l'entrée DIGITAL IN (S/PDIF /
CASCADE) de la seconde unité esclave.
Unité maître
Unité esclave 1
Unité esclave 2
Réglages
Pressez la touche MENU pour ouvrir la page
GENERAL
de
l'écran de menu. Réglez comme suit les paramètres
CLOCK
MSTR
(horloge de référence) et
CASCADE
(voir « Réglage de
l'horloge maître (Master) » en page 25). (voir « Réglages
des unités maître et esclaves » en page 44).
Page GENERAL
Réglage
CLOCK MSTR
Réglage
CASCADE
Unité maître Internal (interne) MASTER (maître)
Unité esclave DIN SLAVE (esclave)
8 Emploi de l'unité maître comme horloge de
référence pour la synchronisation par word clock
Connexions
Utilisez un câble numérique coaxial pour relier la sortie
DIGITAL OUT de l'unité maître à l'entrée DIGITAL IN (S/PDIF
/ CASCADE) de l'unité esclave et un câble BNC pour relier la
sortie WORD SYNC THRU/OUT de l'unité maître à l'entrée
WORD SYNC IN de l'unité esclave.
Si vous branchez une seconde unité esclave, utilisez un
câble numérique coaxial pour relier la sortie DIGITAL OUT
de la première unité esclave à l'entrée DIGITAL IN (S/PDIF
/ CASCADE) de la seconde unité esclave et un câble BNC
pour relier la sortie WORD SYNC THRU/OUT de la première
unité esclave à l'entrée WORD SYNC IN de la seconde unité
esclave.
Unité maître
Unité esclave 1
Unité esclave 2
Commutateur ON
75Ω/OFF
(WORD OUT)
Commutateur ON
75Ω/OFF (THRU)
De plus, réglez les commutateurs 75Ω ON/OFF [THRU/
WORD OUT] des unités maître et esclaves comme suit.
Commutateur ON 75Ω/OFF
[THRU/WORD OUT]
ON 75Ω/OFF
THRU/WORD OUT
Unité maître ON WORD OUT
Unité esclave OFF THRU
Unité esclave
(dernière)
ON WORD OUT
Réglages
Pressez la touche MENU pour ouvrir la page GENERAL de
l'écran de menu. Réglez comme suit les paramètres CLOCK
MSTR (horloge de référence) et CASCADE (voir « Réglage de
l'horloge maître (Master) » en page 25). (voir « Réglages
des unités maître et esclaves » en page 44).
Page GENERAL
Réglage
CLOCK MSTR
Réglage
CASCADE
Unité maître Internal (interne) MASTER (maître)
Unité esclave WORD SLAVE (esclave)
