22
Branchement Acc
La prise Acc (page 12) permet le branchement d'une commande extérieure en parallèle. La
prise est de type SONOSAX nr 002211 (Arting ou compatible). Voici le tableau de brochage de
la prise:
1 MON L
2 MON GND
3 MON R
4 GND
5 GND
6 ACCESSORY
7 PRG
8 REW
9 MON
10 REC
11 ACCSDA
12
13
ACCSCL
14 DGND
15 U LED (100mA max)
16 +5V (100mA max)
17 STOP
18 PAUSE
19 FWD
20 PLAY
Le système d'écoute de Stelladat II

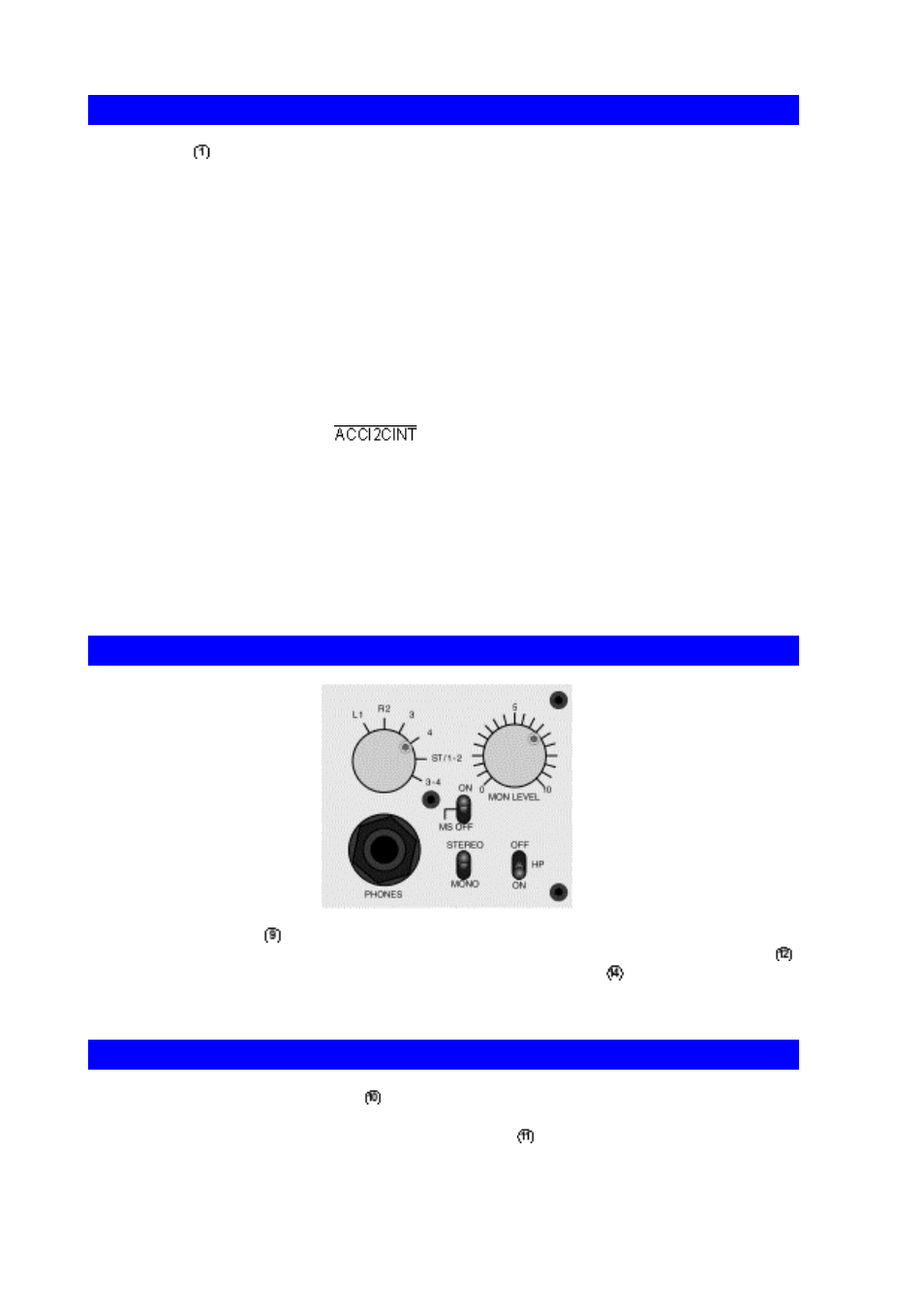

Le sélecteur d'écoute , page 10 (illustré ci-dessus) permet de choisir une ou deux pistes
écoutées sur le casque et le haut-parleur de contrôle. Le sélecteur MONO / STEREO
détermine le mode d'écoute et le potentiomètre de niveau d'écoute
permet d'en ajuster le
niveau.
Branchement d'un casque d'écoute
Un casque est branché sur la prise (Jack 6.25 mm stéréo, +15 dBu @ 200 Ω ) située sur la
face gauche de l'appareil. L'écoute de stéréo MS au casque est rendue possible grâce à une
matrice MS intégrée dont le commutateur MS ON/OFF
se trouve au milieu de la section
d'écoute.
