Refermez ensuite le bâti du PC.
3). Branchez le connecteur DB-9 sur le port série de l'ordinateur COM1 (ou
COM2). Branchez le connecteur de la prise téléphone 4P au support

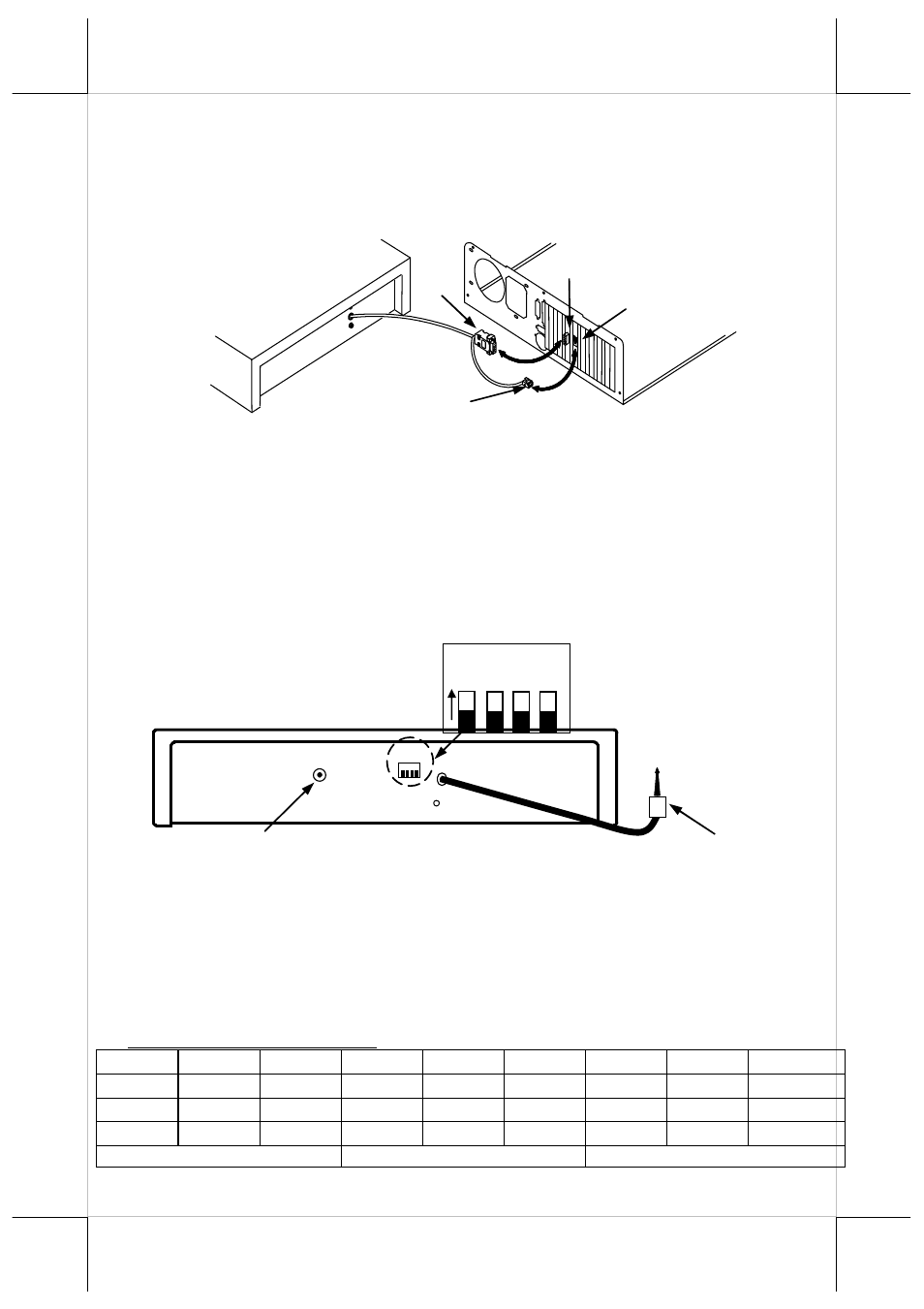

E/S ajouté. Voir l' illustration ci-dessous.
CR4015/ 4005-II / 4115/ 4105-II / 4225/ 4215-II / 6015/ 6215
1). Définissez un numéro de tiroir pour le tiroir-caisse, pour que celui-ci
réponde de façon adéquate dans la communication USB. Conformez-
vous au tableau ci-dessous pour le "Réglages des interrupteurs" de
façon à paramétrer l'interrupteur S1 en fonction du numéro de tiroir, s'il
n'est pas 7. Notez que dans chaque système, le même numéro de tiroir
ne peut pas s'appliquer à 2 tiroirs-caisses à interface USB.
Vue arrière des modèles CR4015/ 4005-II/ 4115/4105-II/
Tiroir-caisse 4225/ 4215-II/ 6015/ 6215 avec interface USB
Il n'y a pas d'entrée d'alimentation CA sur le panneau arrière des
modèles CR-4015/ 4115/ 4225/ CR-6015.
Réglages des interrupteurs :
Tiroir 0 1 2 3 4 5 6 7
SW1 activé désactivé activé désactivé activé désactivé activé
désactivé
SW2 activé activé désactivé désactivé activé activé désactivé désactivé
SW3 activé activé activé activé désactivé désactivé désactivé désactivé
SW4 activé : Classe vendeur désactivé : Classe HID
PRISE TÉLÉPHONE
616P
PRISE TÉLÉPHONE
4BROCHES
DB9
Terre
Prise d'alimentation du CR4005-II/
4105-II/ 4215-II/6215
Connecteur USB des modèles
CR4015/4005-II/ 4115/ 4105-II/ 4225/4215-
II/ 6015/ 6215
1 2 3 4
O
N
(a
