Posiflex CR-4000 Series - Manuel (Page 7)

Partie 7
3). Définissez S1 pour le code sécurité, de façon à ouvrir le tiroir-caisse. Le
code sécurité est habituellement constitué de caractères ASCII non
affichables, par exemple un numéro hexadécimal compris entre 01 et 1F.

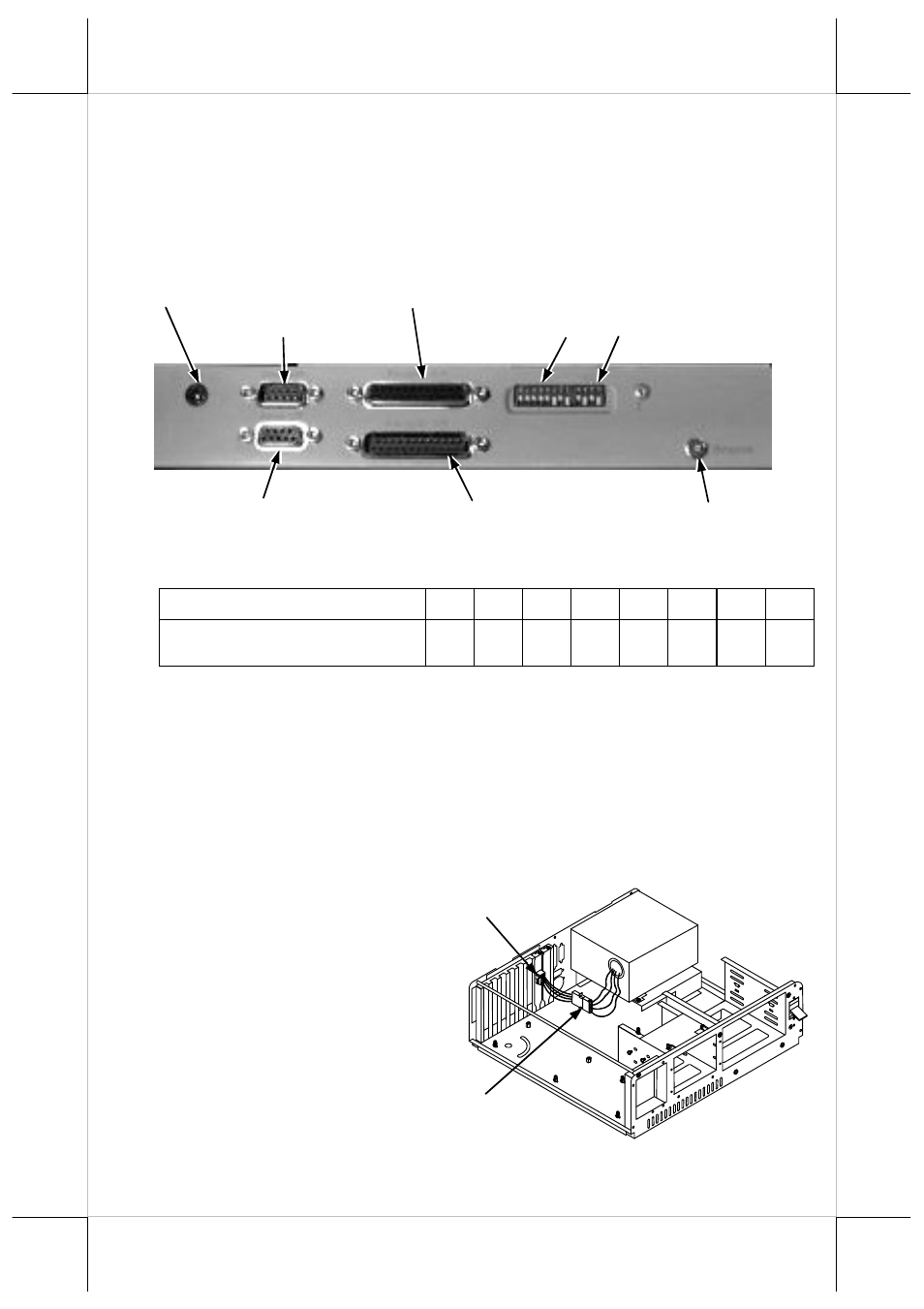

Référez-vous à l'illustration ci-dessous, qui figure sur le panneau arrière.
Illustration du panneau arrière CR4001/ 4101/ 4211/ 4002/ 4102/ 4212/
4003/ 4103/ 4213.
S1 Définir le code de sécurité. (Réglage par défaut : BIT 1,2,3
DÉSACTIVÉ et BIT 4,5,6,7,8 ACTIVÉ. Le code de sécurité est 07H)
BIT 1 2 3 4 5 6 7 8
Nombre à ajouter au code
de sécurité si DÉSACTIVÉ.
1 2 4 8 16 32 64 128
S2 BIT1 activé et BIT2 désactivé pour réceptionner le code de sécurité
via Broche2 de P4 (DB9F).
BIT1 désactivé et BIT2 activé* pour réceptionner le code de sécurité
via Broche3 de P4 (DB9F).
BIT 3 désactivé et BIT4 activé pour RS-232C spécifique.
BIT 3 activé et BIT4 désactivé* pour RS-232C non spécifique.
(* correspond au paramétrage d'usine par défaut)
Pour les modèles CR4004/ 4104/ 4214/ 6214
1). Ouvrir le bâti du PC.
Tirez le support
métallique comprenant
le connecteur
d'alimentation dans
l'une des fenêtres E/S.
2). Branchez le câble du
connecteur
d'alimentation type
disque dur de
l'alimentation PC. Voir l'
illustration ci-dessous.
I/P SÉRIE (DB9F) I/P PARALLÈLE (DB25M) MASSE
CA 12V I/P
O/P SÉRIE (DB9M)
O/P PARALLÈLE (DB25F)
1
8
4
1
S2 S1
L'interrupteur est en position
ON lorsqu'appuyé.
PRISE TÉLÉPHONE
616P
CORDON
D'ALIMENTATION
