Partie 6
INSTALLATION

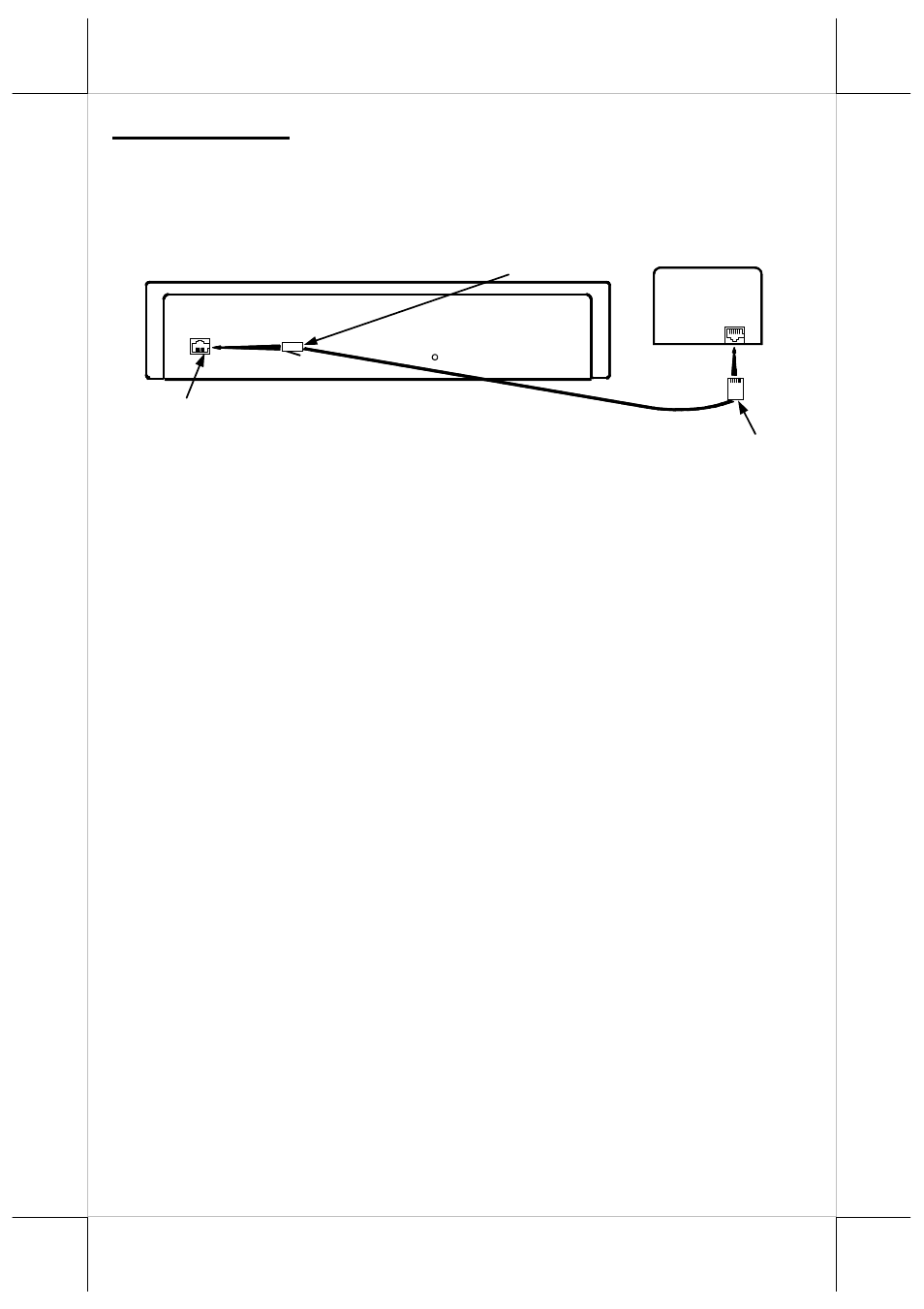

CR4000 / 4020 / 4100 / 4210 / 6210 Branchez le tiroir au système/à
l'imprimante Point de vente, comme le montre l'illustration ci-dessous :
CR4001 / 4101 / 4211
1). Branchez le port I/P série du tiroir au port COM de l'ordinateur.
Branchez la sortie de l'adaptateur d'alimentation à la prise entrée
alimentation
2). Aucun autre appareil RS232C ne soit être branché sur le port O/P série.
3). Placez la position 3 du S2 sur désactiver et la position 4 du S2 sur
activer. Référez-vous à l'illustration qui figure sur le panneau arrière.
CR4002 / 4102 / 4212
1). Branchez le port I/P série du tiroir au port COM de l'ordinateur.
Branchez la sortie de l'adaptateur d'alimentation à la prise entrée
alimentation.
2). Un autre appareil RS232C peut se brancher sur le port O/P série si
nécessaire. Il faut cependant que le code sécurité n'ait aucune influence
sur cet appareil RS232C.
3). Placez la position 3 du S2 sur activer et la position 4 du S2 sur
désactiver. Définissez S1 pour le code sécurité, de façon à ouvrir le
tiroir-caisse. Le code sécurité est habituellement constitué de caractères
ASCII non affichables, par exemple un numéro hexadécimal compris
entre 01 et 1F. Référez-vous à l'illustration ci-dessous, qui figure sur le
panneau arrière.
Pour les modèles CR4003/ 4103/ 4213
1). Branchez le port I/P en parallèle du tiroir au port LPT de l'ordinateur.
Branchez la sortie de l'adaptateur d'alimentation à la prise entrée
alimentation.
2). Un autre appareil en parallèle, comme un imprimante, peut se brancher
sur le port O/P en parallèle si nécessaire. Il faut cependant que le code
sécurité n'ait aucune influence sur cet appareil en parallèle.
Prise téléphone 6P
TIROIR CAISSE
avec interface imprimante
Prise téléphone 8P
Prise Téléphone 8P
Sortie vers le
tiroir
Système ou imprimante
point de vente
Terre
Vue de dos
Entrée du signal de
contrôle
