7
Chariot Mega-Catch
MC
Le chariot Mega-Catch MC est un dispositif facultatif utilisable avec le piège ULTRA. L’assemblage
du chariot Mega-Catch MC est simple lorsqu’on suit les directives illustrées aux figures 2.1 à 2.3
ci-dessous :

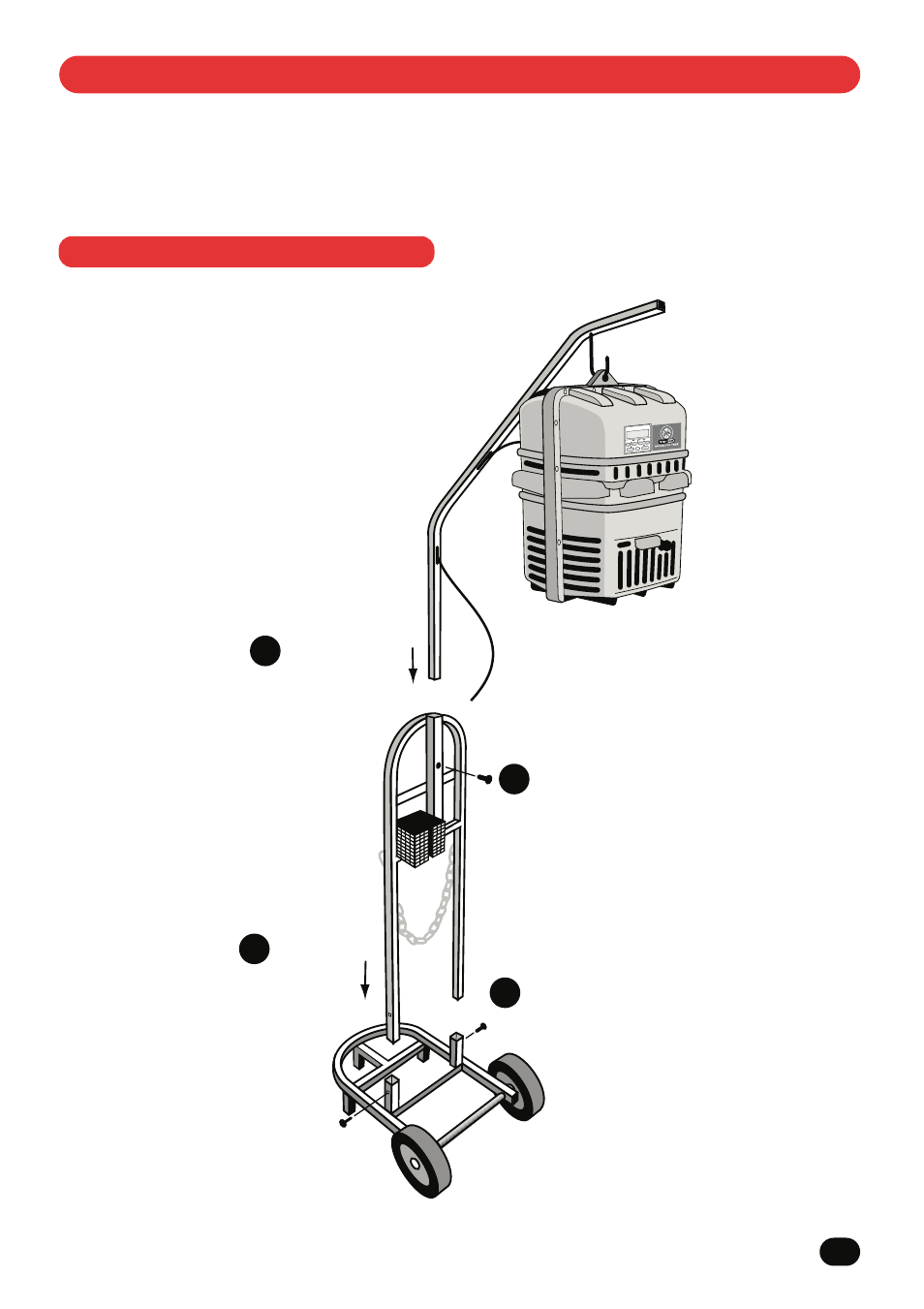

FIG. 2.1 — Assemblage du chariot
Une fois le chariot assemblé, suspendre le piège
au crochet par le trou situé sur le dessus de
l’appareil, puis brancher le cordon d’alimentation
et raccorder la bouteille de gaz.
4 Serrer le boulon pour verrouiller la poignée
Chaîne de fixation de la bouteille de gaz
Porte-
transformateur
2 Serrer les boulons de chaque côté
pour fixer le cadre à la base
3 Insérer la poignée
dans le cadre
1 Insérer le
cadre dans
la base
U .S . D e s ig n P ate n t N o 449,091
