Liste des pièces
U .S . D e s ig n P ate n t N o 449,091 U .S . D e s ig n P ate n t N o 449,091
2
3
4
5
1
20
18
17
16
14
13
10
15
12
10
2
21
18 19
20
17
16
13
22
6
8
9
7
23
24

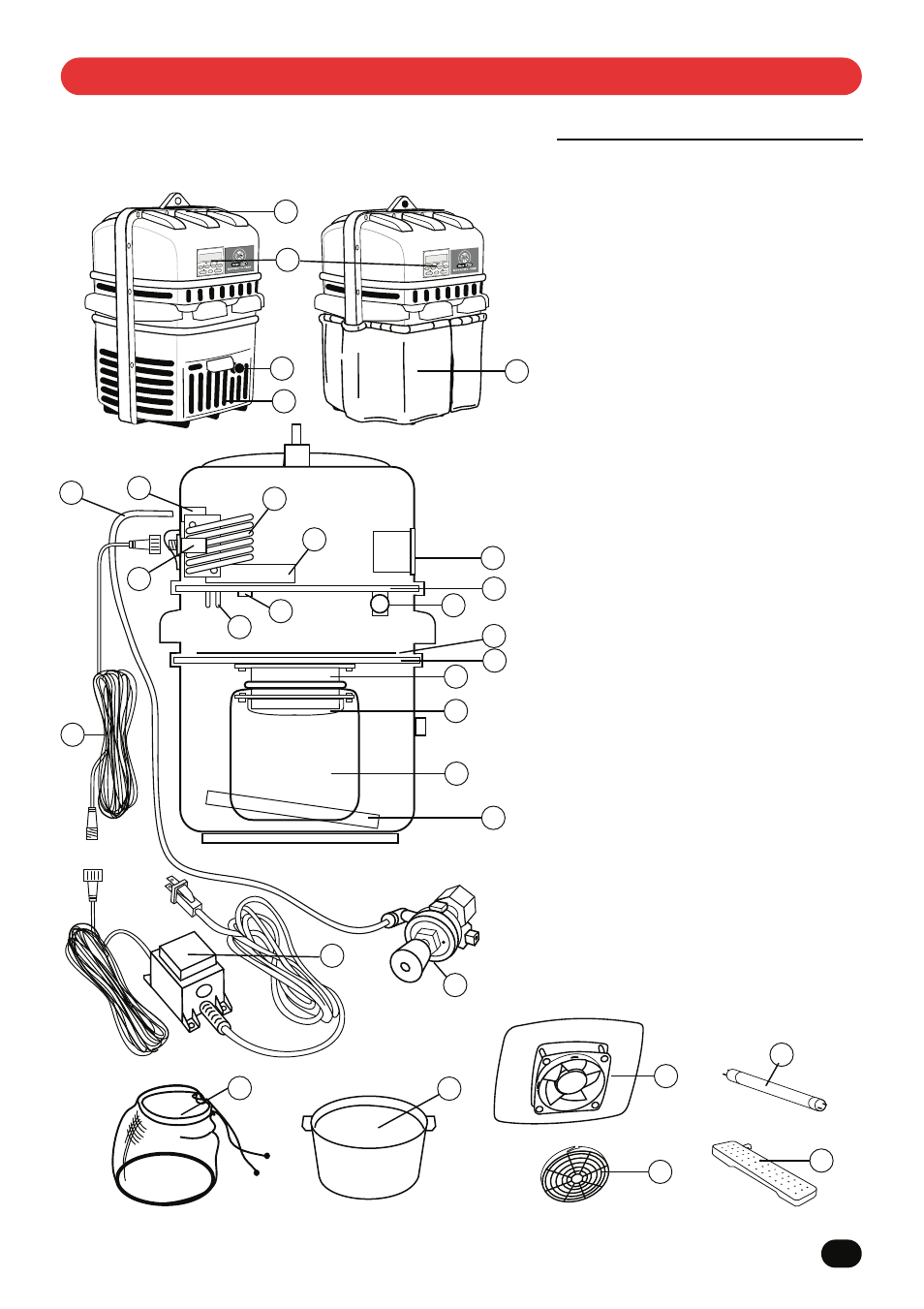

Coupe transversale, profil
Description Nº de pièce
1. Piège à moustiques
Mega-Catch™ Ultra MCU-800
2. Minuterie programmable MC-U01
3. Clé MC-PU208
4. Porte verrouillable MC-PU203
5. Jupe externe MC-PU112
6. Bobine solénoïde CO
2
MC-U303 /
MCU304
7. Serpentin évaporateur CO
2
MC-U306
8. Raccord d’alimentation
9. Boîte de commande
MC-U05
10. Plaque supérieure MC-PU205
11. Diodes électroluminescentes
12. Raccords d’alimentation internes
13. Tube UV
MC-PU2
14. Surface réfléchissante MC-PU211
15. Plaque inférieure MC-PU206
16. Ventilateur MC-PU210
17. Grille de protection du
ventilateur MC-PU209
18. Sac récepteur MC-PU111
19. Contenant de liquide
récepteur MC-PU204
20. Bande parfumée à l’octenol MC-PU224
21. Rallonge de 60 pi
MC-PU7
22. Transformateur MC-U20
23. Tube de CO
2
MC-U305
24. Régulateur de CO
2
MC-U301
