Mega Catch MCU-800 Ultra - Manuel (Page 26)

24
Ampoule UV
Tourner pour
retirer
Plaque supérieure
Raccords
de lampe
Branchement du câble de ventilateur sur la
prise à deux broches sous la plaque supérieure
Raccord du câble
d’alimentation à la boîte
de commande
Raccord du
câble de
minuterie à
la boîte de
commande
Branchement du câble UV
sur la prise à trois broches
sous la plaque supérieure
Boîte
de commande
Branchement du câble de l’élément
chauffant sur la prise à deux broches
sous la plaque supérieure

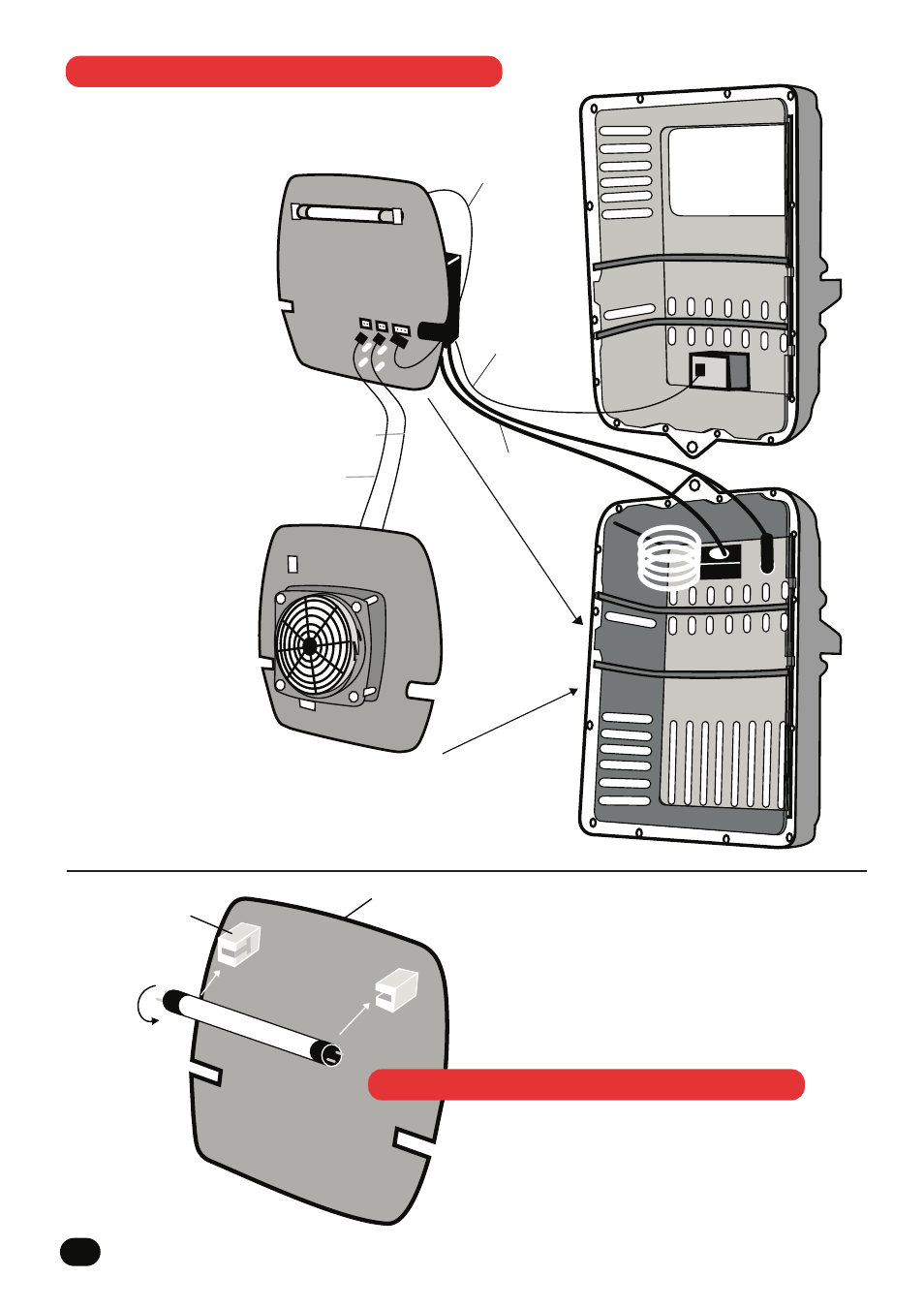

FIG. 9.2 — Remplacement de l’ampoule UV
FIG. 9.1 — Ouverture du piège ULTRA
Raccord du câble
solénoïde du CO
2
à la boîte de
commande
Fixation de la
plaque inférieure à
la fente inférieure
du boîtier
Fixation de la
plaque
supérieure à la
fente supérieure
du boîtier
