Modèles de 29" de largeur

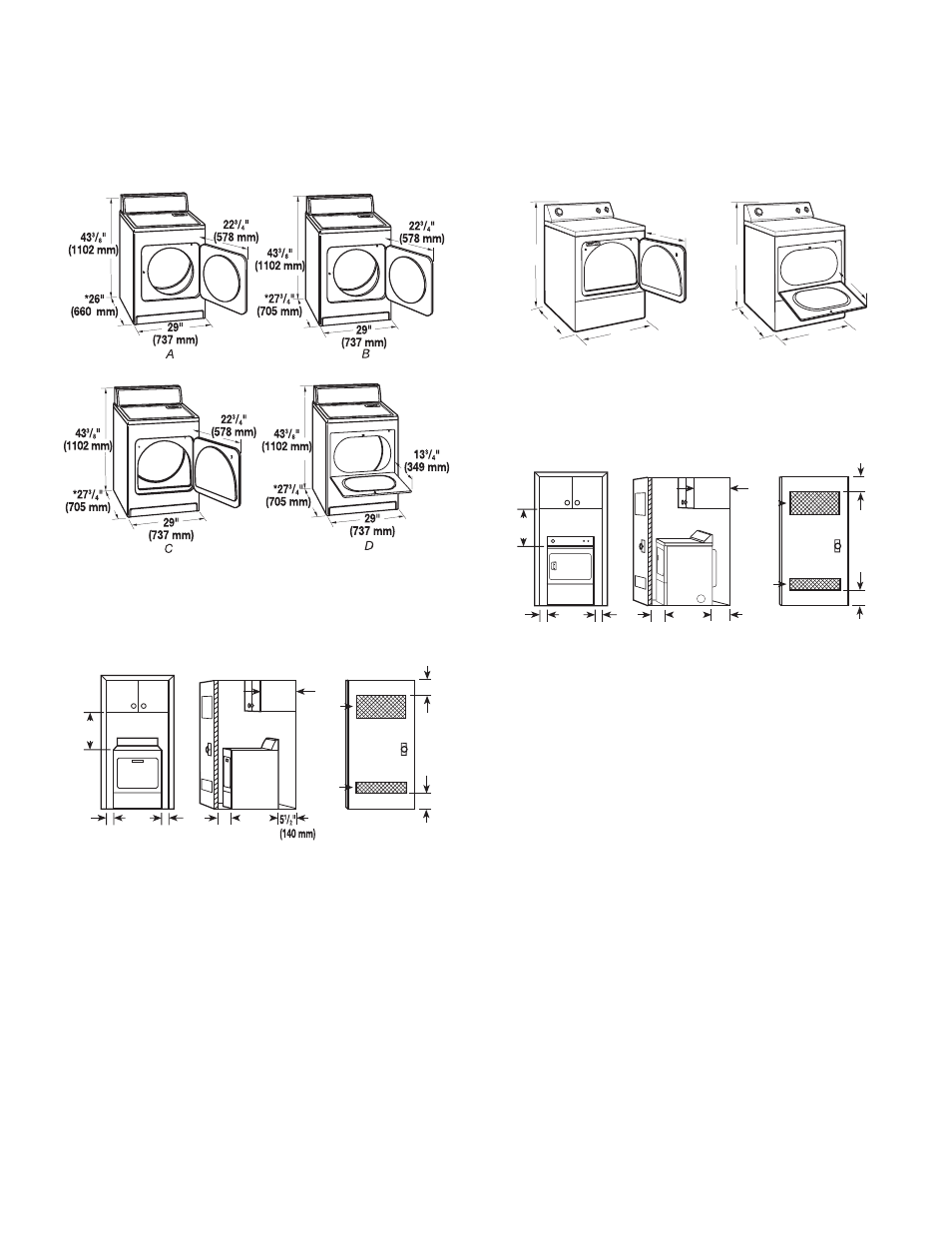

Dimensions de sécheuse
A. Porte à pivotement latéral à grande ouverture
B. Porte à pivotement latéral à grande ouverture
C. Porte à pivotement latéral à large ouverture
D. Porte rabattable à large ouverture
Espacement pour une installation
A. Encastrement
B. Vue latérale – placard ou endroit exigu
C. Porte du placard avec orifices d’entrée d’air
*Espacement requis
Modèles de 27" de largeur
Dimensions de sécheuse
43"
(1092 mm)
*29 1 /
2
"
(749 mm)
27"
(687 mm)
A
23¾"
(603 mm)
43"
(1092 mm)
27"
(687 mm)
*29 1 /
2
"
(749 mm)
13¾"
(349 mm)
B
A. Porte à pivotement latéral à large ouverture
B. Porte rabattable à large ouverture
Espacement pour une installation
A B C
18"*
(457 mm)
1"
(25 mm)
27"
(686 mm)
1"
(25 mm)
1"*
(25 mm)
14" max.*
(356 mm)
29 ¼"
(743 mm)
5 ½"*
(140 mm)
48 in.
(310 cm )
2 *
2
24 in.
(155 cm )
2 *
2
3"*
(76 mm)
3"*
(76 mm)
A. Encastrement
B. Vue latérale – placard ou endroit exigu
C. Porte du placard avec orifices d’entrée d’air
*Espacement requis
Espacement pour une installation dans
un encastrement ou dans un placard
Les dimensions correspondent à l’espacement minimum permis.
■ Prévoir davantage d’espace pour faciliter l’installation
et l’entretien.
■ Un espace supplémentaire peut être requis pour les moulures
de porte et de plancher et pour les plinthes.
■ Un espace supplémentaire 1" (25 mm) doit être envisagé
de tous les côtés de la sécheuse afin de réduire le transfert
de bruit.
■ Pour une installation dans un placard avec porte, on doit
prévoir des ouvertures minimums d’entrée d’air en haut
et en bas de la porte. Les portes à claire-voie offrant
des ouvertures équivalentes de passage de l’air sont
acceptables.
■ Il faut aussi prendre en compte l’espace requis entre
les appareils voisins.
Espacements d’installation :
L’emplacement doit être assez grand pour permettre d’ouvrir complètement la porte de la sécheuse.
La plupart des installations requièrent un espace minimum de 5½" (140 mm) derrière la sécheuse pour le conduit d’évacuation avec
coude. Voir “Exigences concernant l’évacuation”.
A B C
18"*
(457 mm)
1"
(25 mm)
29"
(737 mm)
1"
(25 mm)
1"*
(25 mm)
14" max.*
(356 mm)
27 ¾"
(705 mm)
48 in.
(310 cm )
2 *
2
3"*
(76 mm)
3"*
(76 mm)
24 in.
(155 cm )
2 *
2
