FRANÇAIS
Remarques:
• Pour éviter des dommages aux circuits, ne laissez
pas les fils dénudés des enceintes se toucher ou
entrer en contact avec une partie métallique de
l’appareil.
• Ne touchez pas les bornes des enceintes lorsque
l’appareil est sous tension. Ceci peut causer des
chocs électriques.
• Assurez-vous de connecter correctement les
câbles positifs et négatifs pour les enceintes. S’ils
ne sont pas connectés proprement, la phase de
signal sera inversée et la qualité du signal sera
affectée.

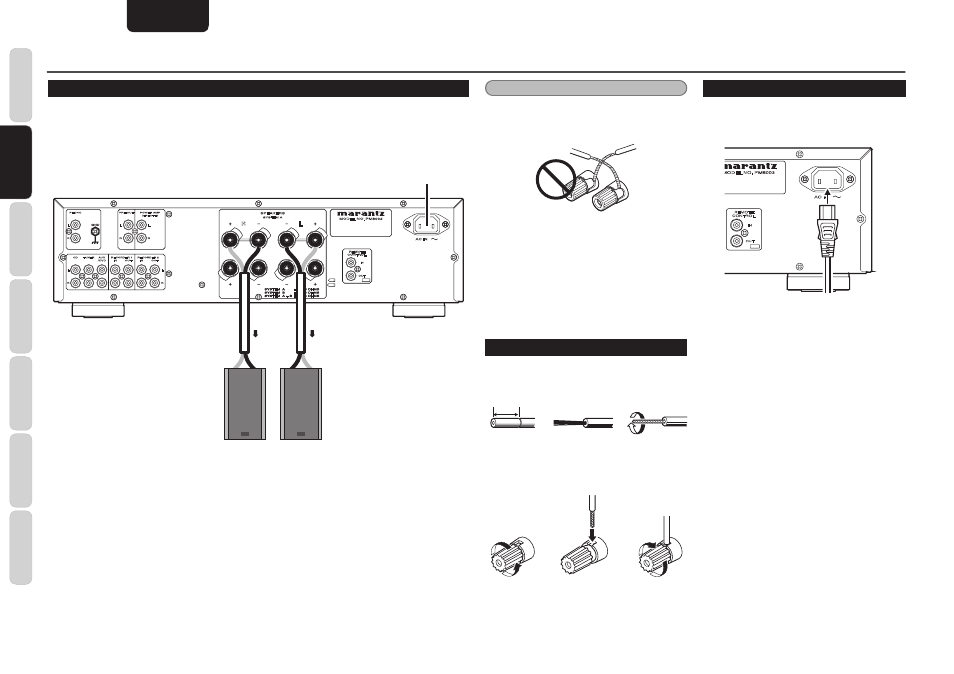

CABLAGE DES ENCEINTES
• Dénudez le câble du haut-parleur comme illustré
ci-dessous.
Environ 1 cm
Coupez l’isolant
du câble.
Retirez la partie
découpée.
Tordez les
conducteurs.
• Câblage avec le câble d’enceinte.
Tournez dans le
sens antihoraire
pour desserrer.
Insérez le
conducteur du
câble.
Tournez dans
le sens horaire
pour serrer.
BRANCHEMENTS ESSENTIELS
• Réglez le bouton SPEAKERS du panneau avant sur la position A ou A+B.
BRANCHER LES ENCEINTES
Vos enceintes doivent satisfaire aux conditions ci-dessous. Si ce n’est pas le cas, le circuit protecteur de
cet appareil se mettra en marche, afin d’éviter qu’il ne se mette à fonctionner tout seul. Dans certains cas,
l’amplificateur et les haut-parleurs peuvent être endommagés.
• Pour 1 jeu de haut-parleurs, leur impédance totale doit être égale ou supérieure à 4
Ω.
• Pour 2 jeux de haut-parleurs, leur impédance totale doit être égale ou supérieure à 8 Ω.
BRANCHER LE FIL ÉLECTRIQUE CA
1. Insérez le fil électrique CA fourni dans
la prise IN CA sur le panneau arrière de
l’appareil principal.
AC IN
OUT
IN
REMOTE
CONTROL
MODEL NO. PM8003
2.
Branchez le fil électrique à une prise CA.
R
SPEAKERS
SYSTEM A
L
L
R
GND
CD AUX / DVD TUNER OUT IN RECORDER 1 OUT IN RECORDER 2
R
L
L
R
PHONO
AC IN
OUT
IN
REMOTE CONTROL
R L
R
L
POWER AMP DIRECT IN PRE OUT
R
L
MODEL NO. PM8003
Vers prise secteur
HP gauche
(R CH)
HP droit
(L CH)
