NOM ET FONCTION DES PIÈCES
q Prises d’entrée PHONO
Ces prises servent au raccordement sur un lecteur
de cassette analogique. Il est possible de se servir
de cartouches MM.
w Borne PHONO GND
Reliez le conducteur de terre sortant d’un lecteur de
cassette analogique.
e Prises PRE OUT
Ces prises permettent le raccordement via les
prises d’entrée d’un autre amplificateur principal
ou d’un caisson de basse actif. Ces prises ne
peuvent pas être utilisées en mode Amplificateur de
puissance en direct (Power Amp Direct).
r Prises POWER AMP DIRECT IN
Ces prises sont utilisées comme prises d’entrée
quand vous utilisez cet appareil comme un
amplificateur de puissance en mode Amplificateur
de puissance en direct (Power Amp Direct). Si vous
utilisez un autre préamplificateur, branchez-le à ces
prises. À ce moment-là, il n’est pas possible de
régler le volume en tournant le bouton VOLUME.
t Bornes de sortie SPEAKERS
SYSTEM A et B
Il est vous est possible de raccorder les deux
systèmes de hauts-parleurs SYSTEM A et SYSTEM
B. Vous pouvez mettre la sortie de haut-parleurs sur
la position ON/OFF grâce au bouton SPEAKERS sur
le panneau avant.
y Prise femelle AC IN
Reliez le fil électrique AC fourni à cette prise et au
secteur électrique.
u Prises REMOTE CONTROL
Ces prises permettent le branchement d’autres
périphériques Marantz comme un lecteur de CD ou
un lecteur de DVD qui se servent d’un connecteur
de télécommande (prise D.BUS).
Vous pouvez utiliser la télécommande fournie avec
l’appareil pour contrôler le système.
Pour plus de détails, consultez la page 11.
i Prises de sortie RECORDER 1/
RECORDER 2
Ces prises servent à relier les prises femelles
d’enregistrement d’un enregistreur CD-R, d’un
lecteur MD, d’un lecteur de cassettes, etc.
o Prises femelles RECORDER 1/
RECORDER 2
Ces prises servent à relier les fiches de sortie d’un
lecteur CDR, d’un lecteur MD, d’un lecteur de
cassettes, etc.
!0 Prises femelles AUX/DVD
Ces prises permettent d’effectuer le branchement
aux prises de sortie d’un lecteur DVD ou autre
composant audio.
!1 Prises femelles TUNER
Ces prises permettent d’effectuer le branchement
aux prises de sortie d’un tuner ou autre composant
audio.
!2 Prises femelles CD
Ces prises servent à relier l’appareil aux prises
de sortie d’un lecteur de CD ou de périphériques
semblables.

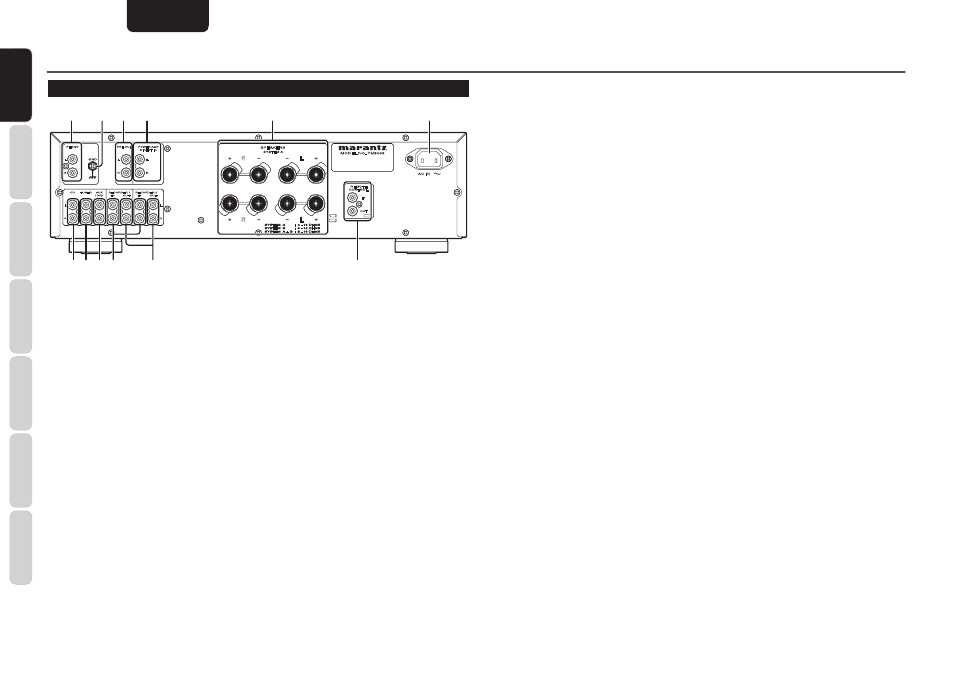

PANNEAU ARRIÈRE
R
SPEAKERS
SYSTEM A
L
L
R
GND
CD AUX / DVD TUNER OUT IN RECORDER 1 OUT IN RECORDER 2
R
L
L
R
PHONO
AC IN
OUT
IN
REMOTE CONTROL
R L
R
L
POWER AMP DIRECT IN PRE OUT
R
L
MODEL NO. PM8003
q e r t y
u i o !0 !1 !2
w
