8
UTILISA
TION
COURANTE
CONNEXION
A
V
ANCEE
FONCTIONNEMENT DE LA TELECOMMANDE
DÉP
ANNAGE
DIVERS
NOMS ET
FONCTIONS
FRANÇAIS
CONNEXIONS DE BASE

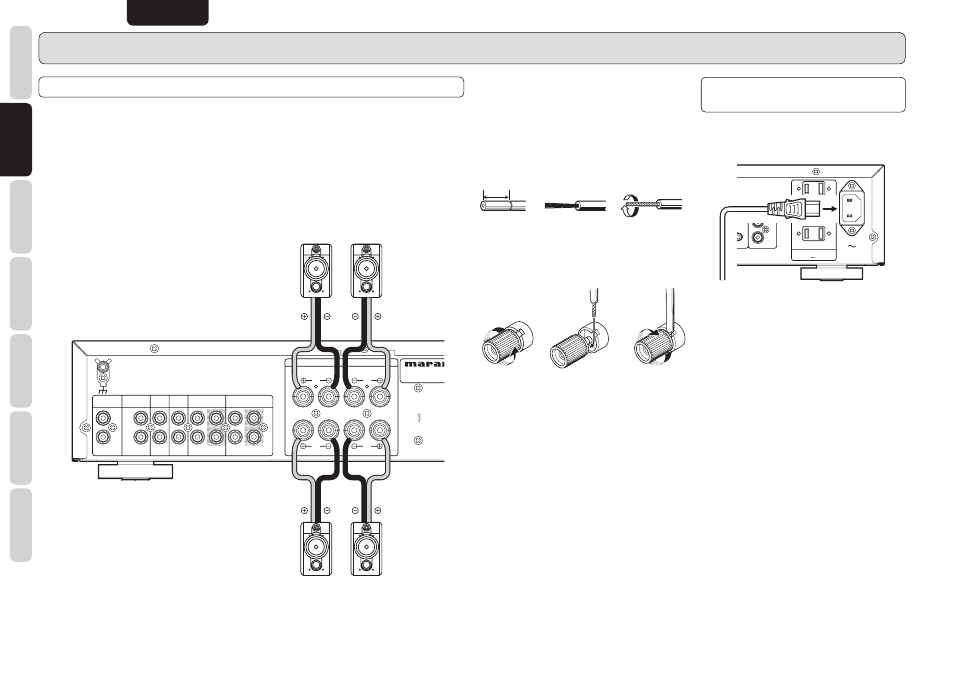

BRANCHEMENT DES ENCEINTES ACOUSTIQUES
Cet appareil est muni de deux jeux de bornes d’enceintes (SPEAKER SYSTEM) , à savoir les bornes
SYSTEM A et les bornes SYSTEM B . Normalement, raccorder les enceintes sur les bornes SYSTEM A .
• Les haut-parleurs utilisés dans les enceintes doivent avoir une impédance, comprise entre 8 et 16
ohms. Si des haut-parleurs d’une impédance inférieure à 8 ohms sont raccordés, le circuit de protection
risquera d’entrer en service pendant la lecture.
• Raccorder l’enceinte du canal droit sur les bornes “ R ” et celle du canal gauche sur les bornes “ L ”.
• Les bornes de sortie ont une polarité positive (+: rouge) et négative 1s: noire) et chaque enceinte a la
même polarité
(+ et –). Par conséquent, lors du branchement des enceintes, veiller à raccorder les bornes ayant la
même polarité (+ sur + et – sur –).
7
Branchement des enceintes
acoustiquescâblage des câbles
des haut-parleurs
• Veiller à ne pas créer de court-circuit lors du
câblage des câbles des haut-parleurs.
• Dénuder le câble du haut-parleur comme illustré
ci-dessous.
1 cm environ
Couper l’isolant
du câble. Retirer du câble
la partie d’isolant
coupée. Torsader les
conducteurs.
• Raccordement direct du câble des haut-
parleurs.
Pour desserrer,
tourner en
sens inverse d’
horloge. Insérer le
conducteur du
câble. Pour serrer,
tourner en sens
d’horloge.
Les enceintes doivent remplir les conditions ci-
dessous. Si ce n’est pas le cas, le circuit de
protection du PM5003 se déclenchera et empêchera
toute reproduction correcte. Dans certains cas,
l’amplificateur et les haut-parleurs peuvent être
endommagés.
• Pour 1 jeu de haut-parleurs, leur impédance
totale doit être égale ou supérieure à 4 ohms.
• Pour 2 jeux de haut-parleurs, leur impédance
totale doit être égale ou supérieure à 8 ohms.
CONNEXION DU CORDON
D’ALIMENTATION SECTEUR
1. Brancher le câble d’alimentation dans le
connecteur d’entrée AC IN sur le panneau
arrière.
REMOTE REMOTE
CONTROL CONTROL
ASHER FLASHER
IN IN
AC OUTLETS AC OUTLETS
120V 60Hz 120V 60Hz
UNSWITCHED UNSWITCHED
120W 1A MAX 120W 1A MAX
SWITCHED SWITCHED
120W 1A MAX 120W 1A MAX
IN IN
OUT OUT AC IN AC IN
2. Activer le commutateur d’alimentation de l’unité
audio (amplificateur, etc.) qui est connectée à
cet appareil. Régler le connecteur de l’appareil
connecté sur cet appareil.
3. Brancher le câble d’alimentation dans une prise
secteur CA.
R
OUT OUT IN IN OUT OUT IN IN
L
R
L
R L
R L
R
L
PHONO PHONO TUNER TUNER CD CD AUX AUX / DVD DVD RECORDER 2 RECORDER 2
(MD MD / TAPE TAPE)
RECORDER 1 RECORDER 1
(CD-R CD-R)
SPEAKER SYSTEMS SPEAKER SYSTEMS
SYSTEM B SYSTEM B
CLASS 2 WIRING CLASS 2 WIRING
SYSTEM A SYSTEM A
PHONO PHONO
GND GND
CONNEXIONS DE
BASE
