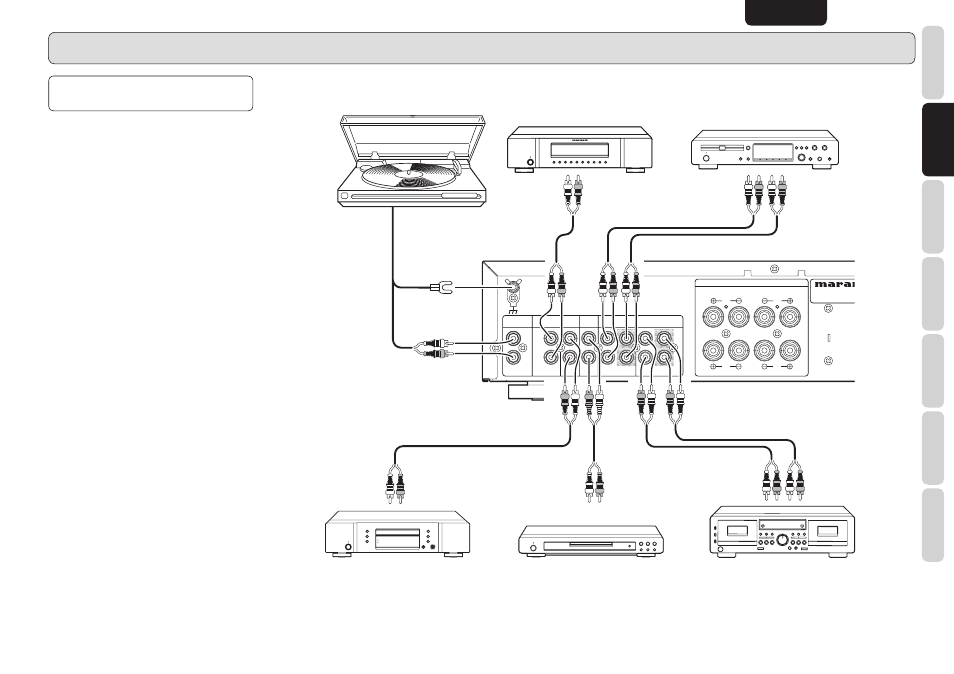

CONNEXION DES
COMPOSANTS AUDIO
7
Branchement du tuner
Raccorder les prises de sortie du tuner stéréo sur
les prises
TUNER
de cet appareil.
7
Branchement du lecteur de
disque compact
Raccorder les prises de sortie du lecteur
CD
sur les
prises CD de cet appareil.
7
Branchement de la platine-
disque
Raccorder le cordon de sortie L (gauche) de la
platine-disque sur la prise
PHONO “L”
de cet
appareil et le cordon de sortie R (droit) sur la prise
PHONO “R”
. Veiller aussi à raccorder le fil de mise
à la terre de la platine-disque sur la prise
GND
(terre) de cet appareil. La prise
GND
ne doit pas
être raccordée si la platine-disque n’est pas munie
d’un fil de mise à la terre.
La cellule du tourne-disque raccordé doit être de
type MM.
Pour pouvoir utiliser un tourne-disque avec cellule
de type MC, vous devrez utiliser un transformateur
élévateur.
7
Branchement de l’enregistreur
de CD, etc.
Raccorder les prises
IN
(entrée d’enregistrement)
de l’enregistreur de CD aux prises
RECORDER 1
OUT
de cet appareil et raccorder les prises
OUT
(sortie de lecture) de l’enregistreur de CD aux
prises
RECORDER 1 IN
de cet appareil.
7
Raccordement d’une platine MD
ou d’une platine a CASSETTE, etc.
Raccordez les prises
IN
(entrée d’enregistrement)
de la platine MD ou de la platine à cassette
aux prises
RECORDER 2 OUT
de l’appareil, et
raccordez les prises
OUT
(sortie de lecture) de la
platine MD ou de la platine à cassette aux prises
RECORDER 2 IN
de l’appareil.
