ENTRETIEN ET RÉPARATION
5-10
powermax
45 Manuel de l’opérateur
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Replacement du câble de retour (CSA et CE)
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation
en gaz.
2. Déposer le couvercle de la source de courant et la barrière Mylar située à l’avant du panneau
d’alimentation.
3. Déposer la vis servant à fixer le câble au panneau de la position J21 (également désignée par
« câble de retour ») sur le panneau d’alimentation. Réserver la vis.

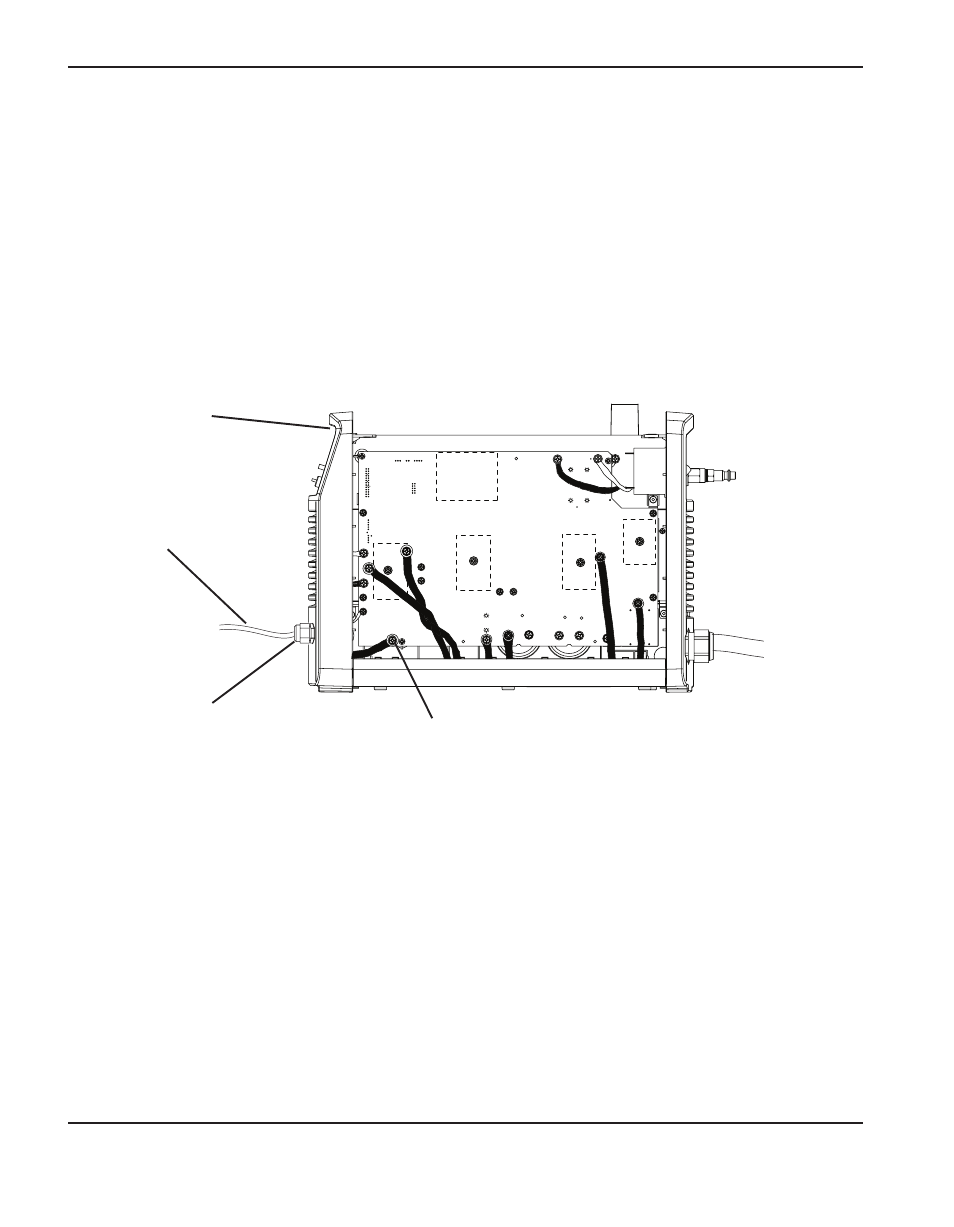

Câble de retour
Branchement du câble de retour
au panneau d’alimentation (J21)
Panneau avant
Serre-câble
4. Éloigner délicatement le panneau avant de la source de courant. De l’intérieur du panneau,
dévisser l’écrou servant à fixer le serre-câble au panneau d’extrémité.
5. Faire passer l’extrémité du connecteur du nouveau câble de retour dans le panneau avant
et ajuster le serre-câble dans le trou du panneau.
6. Faire glisser l’écrou sur le connecteur du câble de retour. Éloigner doucement le panneau
avant de la source de courant et visser l’écrou sur le serre-câble.
7. Fixer le câble de retour au panneau d’alimentation en position J21 à l’aide de la vis déposée
précédemment. Serrer au couple de 23,4 kg cm.
8. Réaligner le panneau avant.
