CONFIGURATION DE LA TORCHE
3-6
powermax
45 Manuel de l’opérateur
Configuration de la torche machine
Avant d’utiliser le T45m, vous devez :
• Monter la torche sur la table de coupe ou sur tout autre équipement.
• Choisir et installer les consommables.
• Aligner la torche.
• Fixer le faisceau de torche à la source de courant.
• Configurer la source de courant pour un démarrage à distance à l’aide d’une suspension
télécommandée ou d’un câble d’interface de machine.
Montage de la torche
En fonction du type de table de coupe, il faudra peut-être démonter la torche pour la faire passer
dans la gouttière et la monter. Si la crémaillère de votre table de coupe est assez large pour que
vous passiez la torche à travers celle-ci sans déposer le corps de la torche du faisceau, procédez
ainsi puis fixez la torche au dispositif de réglage en hauteur de la torche selon les instructions
du fabricant.
Note : Vous pouvez monter le T45m sur une grande variété de tables X-Y, de brûleurs de
crémaillère, de chanfreins de raccordement et sur tout autre équipement. Installez
la torche selon les instructions du fabricant et en suivant les instructions ci-dessous
pour le démontage si nécessaire.
Si vous devez démonter la torche, suivez les étapes ci-dessous :
1. Déconnectez le faisceau de torche de la source de courant et déposez les consommables
de la torche.
2. Déposez la crémaillère d’engrenage de la gaine de positionnement en déposant les deux
vis noires qui la maintiennent à la gaine de positionnement. Déposez les 6 vis (3 à chaque
extrémité) qui maintiennent la gaine de positionnement au protecteur de câble en laiton et
au corps de la torche. Faites glisser la gaine de positionnement de la torche.

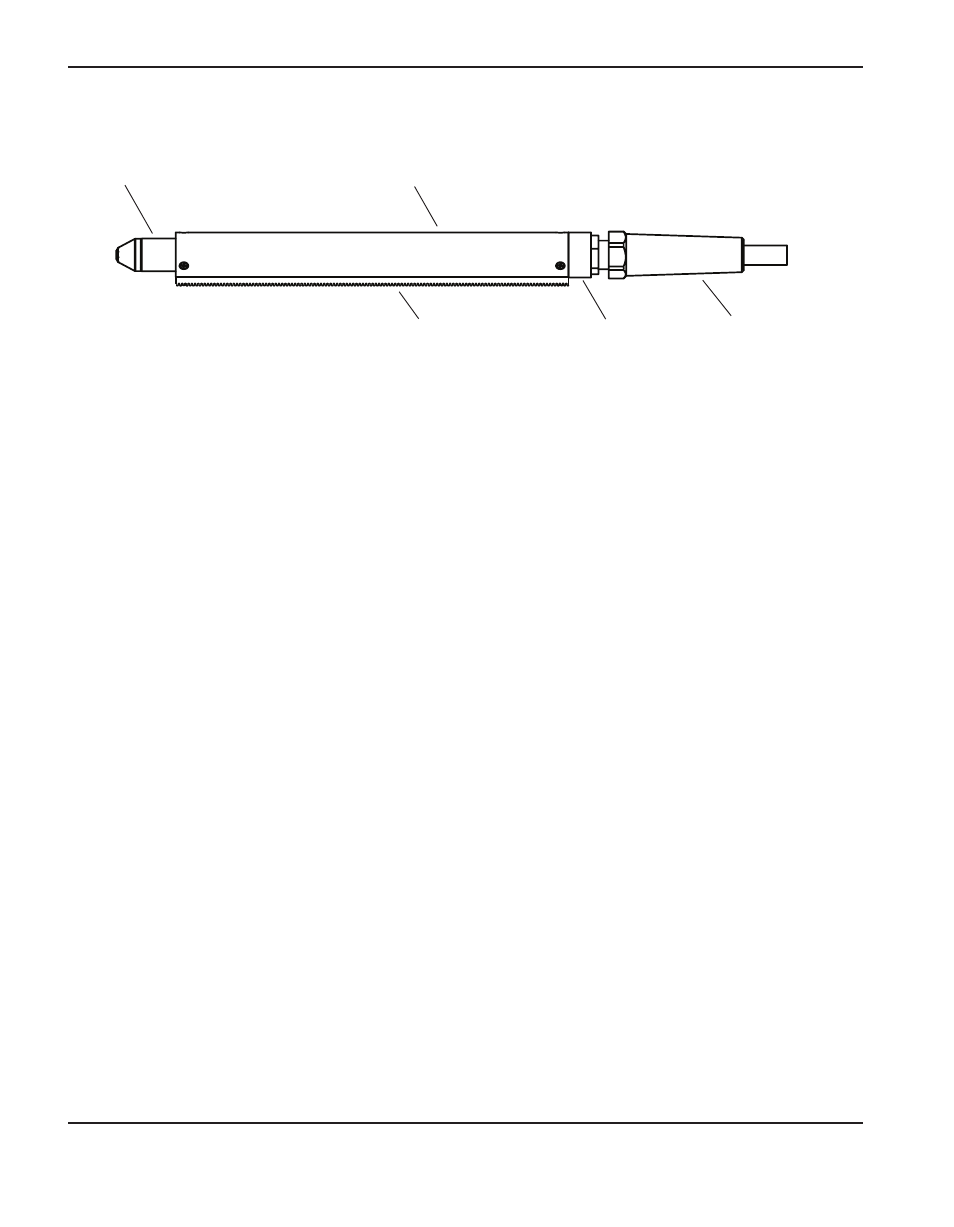

Consommables
Crémaillère
d’engrenage
Serre-câble
Gaine de positionnement
Protecteur de
câble en laiton
