CONFIGURATION DE LA SOURCE DE COURANT
2-8
powermax
45 Manuel de l’opérateur
Alimentation
en gaz
Powermax45
Filtre à eau et à particules Filtre à huile Filtre à vapeur d’huile
Filtrage supplémentaire de gaz
Lorsque l’état du site introduit de la moisissure, de l’huile ou d’autres contaminants dans
la conduite de gaz, utilisez un système de filtration coalescent à triple détente tel que le kit
de filtre Eliminizer (numéro de référence 128647) disponible auprès des distributeurs Hypertherm.
Un système de filtration à triple détente fonctionne comme indiqué ci-dessous en nettoyant
les contaminants de l’alimentation en gaz.
Le système de filtration doit être installé entre le coupleur de raccord rapide et la source
de courant.

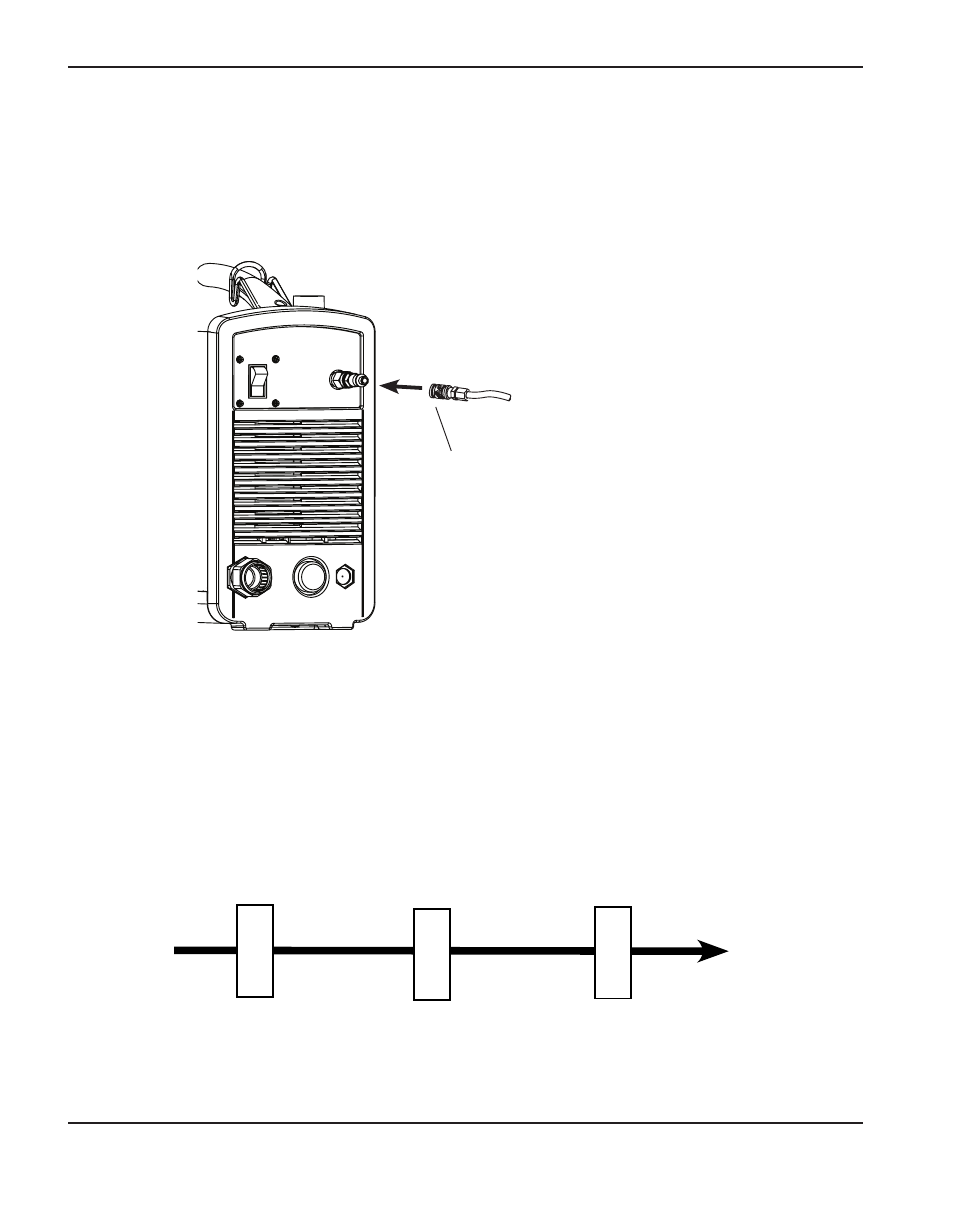

Alimentation en gaz 5,5 – 6,9 bars
(9,3 bars maximum) avec un débit d’au
moins 165,2 l/min. Le débit et la pression
recommandés sont de 170 l/min
à 6,2 bars.
Raccordement de la source de courant
Raccordez l’alimentation en gaz à la source de courant à l’aide d’un tuyau à gaz inerte d’un
diamètre interne de 9,5 mm et d’un coupleur de raccord rapide de 1/4 NPT ou d’un coupleur
de raccord rapide de 1/4 NPT x G-1/4 BSPP (unités CE).
