Pièces
powermax
105 Manuel de l’opérateur 9-7
Interrupteur de
démarrage

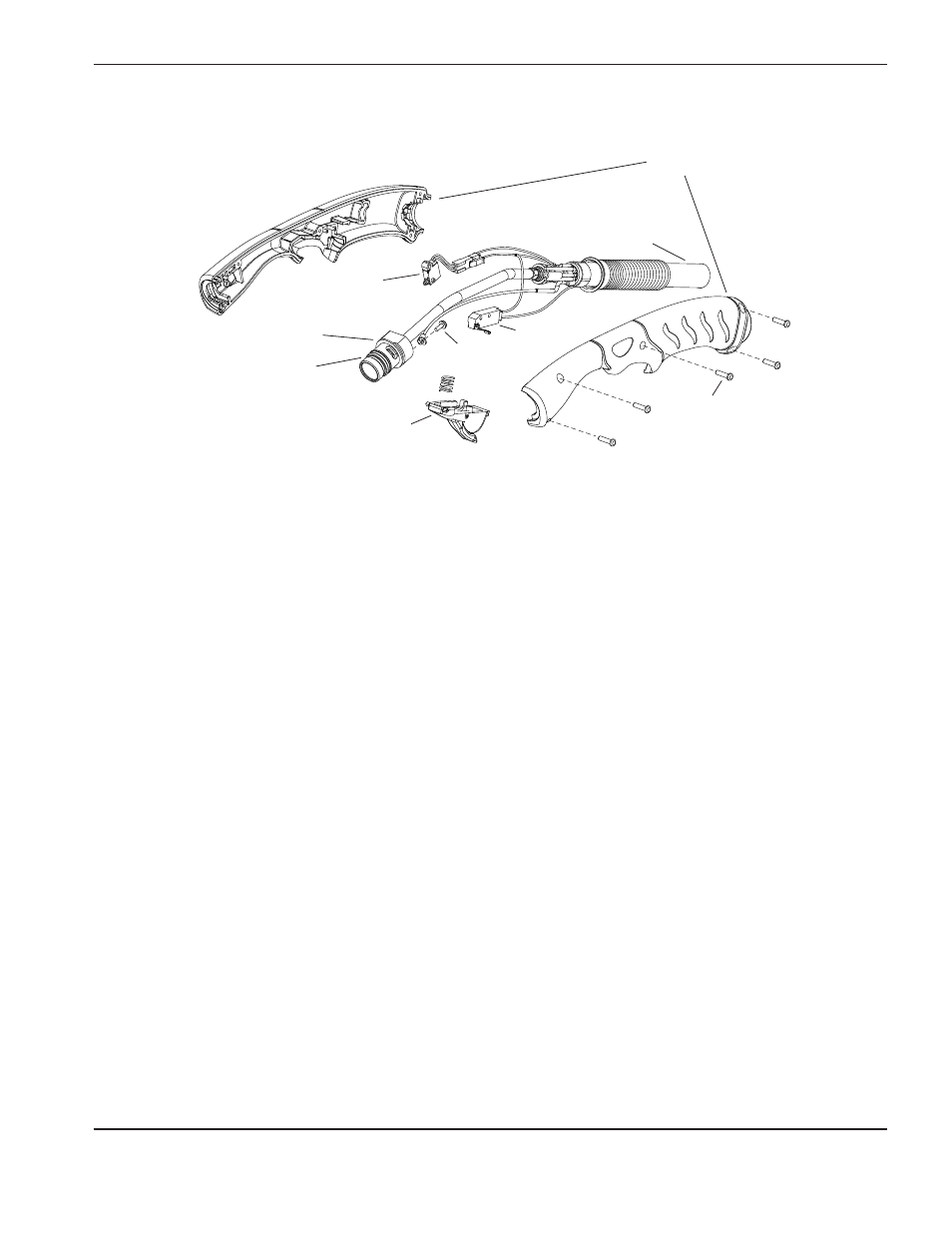

Pièces de rechange pour la torche manuelle Duramax 15˚
Poignée de torche
Faisceau de torche
Vis de poignée
Gâchette de sécurité et ressort
Vis de borne
du fil pilote
Contacteur de
détection de buse
Il est possible de remplacer des composants sur une base individuelle ou l’ensemble complet de torche manuelle
et de faisceau. Les numéros de référence commençant par 059 indiquent des ensembles complets de torche
et de faisceau.
Numéro de
référence
Description
059470* Ensemble de torche manuelle 15° Powermax65/85/105 avec faisceau de 7,6 m
059471* Ensemble de torche manuelle 15° Powermax65/85/105 avec faisceau de 15,2 m
059472* Ensemble de torche manuelle 15° Powermax65/85/105 avec faisceau de 22,9 m
228955 Kit : Poignée de torche de rechange pour Duramax 15°/HRTs
075714 Vis de poignée, n° 4 x 1/2 tête cylindrique large rainurée TORX
228721 Kit : Gâchette de sécurité avec ressort de rechange pour torche manuelle Duramax 75°/15°
228957 Kit : Corps de torche manuelle de rechange pour Duramax 15°
058519 Joint torique
075504 Vis de borne du fil pilote
228109 Kit : Contacteur de détection de buse de rechange pour torche manuelle
15°/T30v/T45v/HRTs pour Powermax30/45/65/85/105
228959 Kit : Faisceau de rechange de 7,6 m pour torche manuelle Duramax
228960 Kit : Faisceau de rechange de 15,2 m pour torche manuelle Duramax
228961 Kit : Faisceau de rechange de 22,9 m pour torche manuelle Duramax
128642 Kit : Interrupteur de démarrage de rechange
228314 Kit : Réparation de raccord rapide (loquet et ressort) de torche pour Powermax45/65/85/105
* L’ensemble de torche ne comprend pas les consommables. Consulter la page 9-8 pour la liste des numéros
de référence des consommables.
Joint torique
Tête de torche
