EntrEtiEn Et réparation
powermax
105 Manuel de l’opérateur 8-9
Remplacement de la cartouche filtrante à gaz
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et s’assurer que l’alimentation en gaz est
débranchée.
2. Placer l’arrière de la source de courant de façon que la cuve de filtre à gaz soit facilement accessible.
3. Saisir la cuve de filtre de la main droite.
4. Enfoncer le loquet et faire pivoter la cuve de filtre d’environ 45 degrés vers la droite.
5. Tirer la cuve de filtre directement vers le bas pour la retirer. La cartouche filtrante blanche et l’écrou de retenue sont
alors visibles.
6. Dévisser (sens antihoraire) l’écrou de retenue en plastique qui retient le filtre en place.
7. Remplacer la cartouche sale par une cartouche neuve. Remettre en place (visser dans le sens horaire) l’écrou
de retenue en plastique; serrer à la main seulement.
8. Insérer la cuve de filtre et s’assurer que le loquet est placé environ à 45 degrés vers la droite. L’orientation est
la même que lors de la dépose de la cuve de filtre.
9. Aligner verticalement la cuve de filtre (à l’aide du protecteur métallique) et pousser fermement la cuve jusqu’au
dessus du logement pour la placer. Il est recommandé de soulever la cuve en gardant l’index gauche sous l’écrou
du bas de la cuve.
10. Une fois la cuve bien en place, la faire pivoter de 45 degrés vers la gauche, jusqu’à ce que le loquet se bloque
en position.
11. Rebrancher la conduite d’alimentation en gaz à la source de courant puis vérifier l’absence de fuites.
12. Reconnecter l’alimentation électrique et remettre l’interrupteur en position marche (ON).

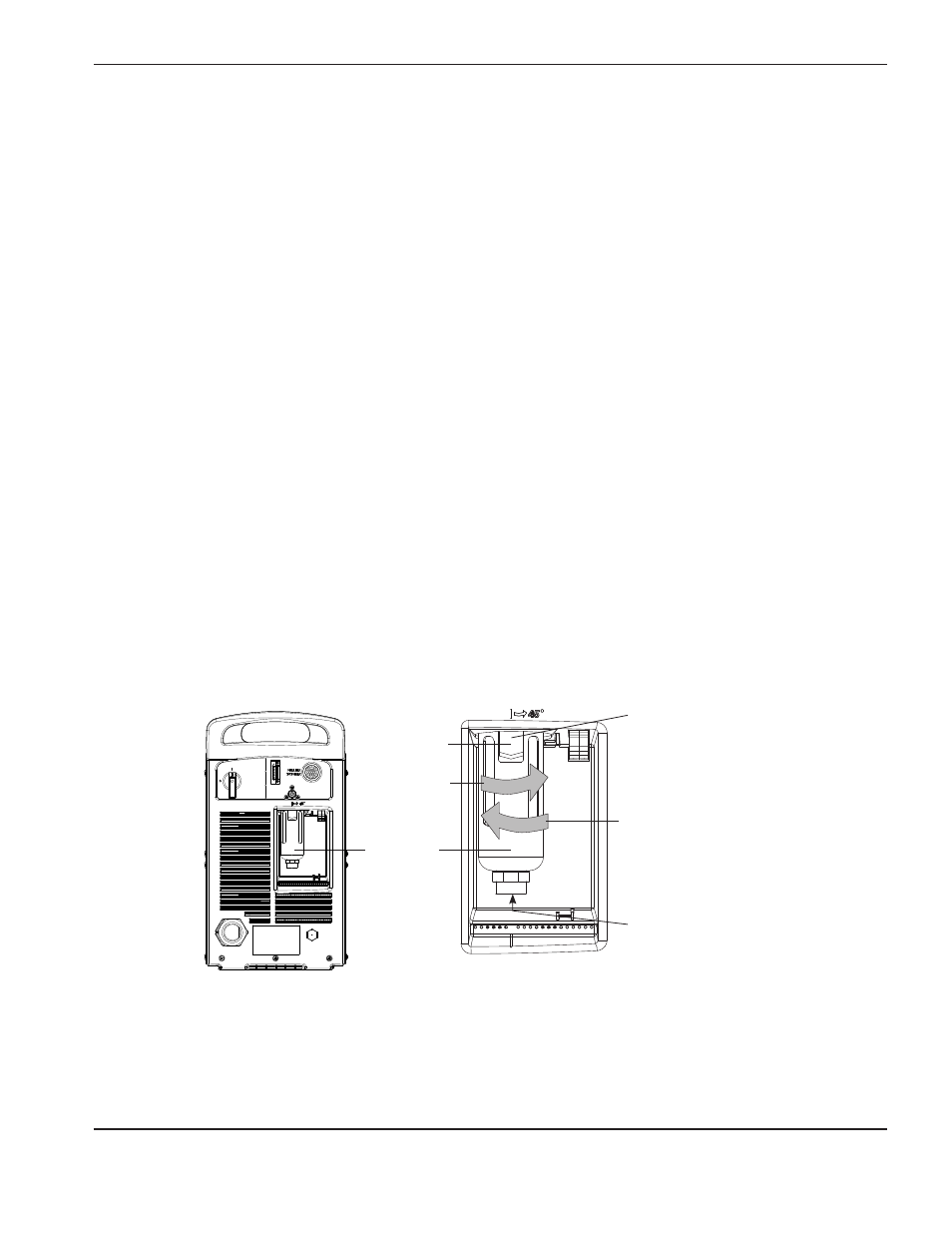

Cuve de
filtre
Il est suggéré de soulever ici au moment
de replacer la cuve de filtre.
Loquet
La cartouche filtrante blanche et l’écrou de
retenue en plastique sont visibles une fois
la cuve de filtre déposée.
Retirer
Installer
