Page 38
INSTALLATION
3-14
powermax1000
Manuel de l’opérateur
Changement du transfo (mise en marche de la machine) de la fermeture
à contact sec au signal de tension
24 V c.c. (masse châssis) à 100 mA disponibles à J19 sur le CI de puissance pour entraîner un
dispositif isolé ou flottant comme une bobine de relais 24 V c.c. (240 ohms ou plus) ou un module
industriel d’isolement d’entrée type (avec photocoupleur intégré). On voit sur l’illustration ci-après
les connexions types pour la disposition côté haut.

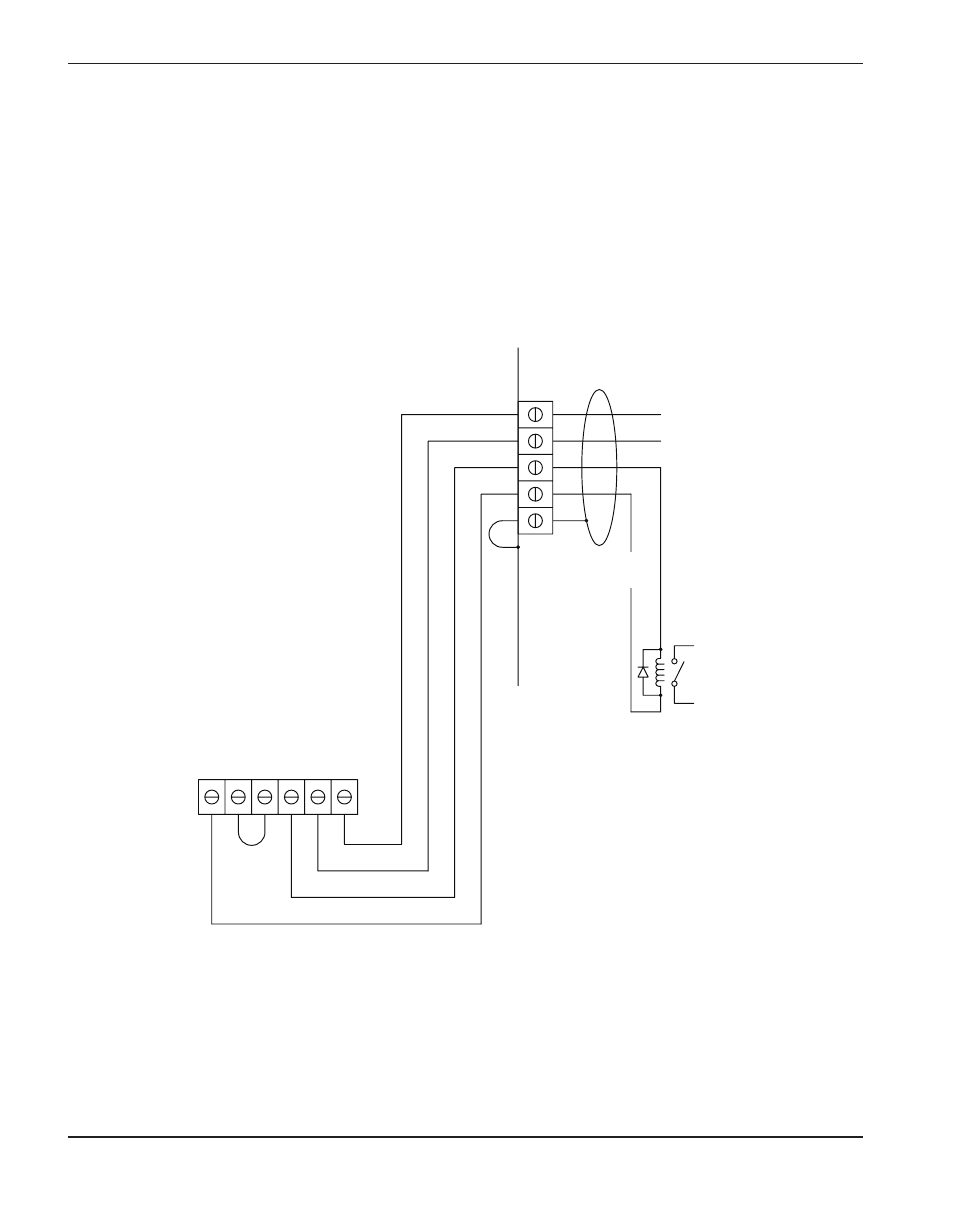

Entraînement d’une bobine de relais
Notes :
1) Relais 24 V c.c.
Résistance de la bobine
>240 ohms
2) Doit utiliser une diode de
protection (1 A, 100 V)
comme une IN4002 à
IN4004 sur la bobine.
Déplacer le fil noir et ajouter un
cavalier (voir l’illustration).
GND
24VDC
BLK
YEL
RED
WHT
J19
XFER
START
SIGNAL
BLK
SHIELD
START
4
3
14
12
13
MARCHE
SIGNALE
PROTECTEUR
MI
S
E
A
L
A
T
ERRE
24 V
C
C
NOI
R
JA
U
N
E
ROUG
E
B
LAN
C
NOI
R
J19
XFER
START
