INSTALLATION
powermax1000
Manuel de l’opérateur 3-5
Attention : Quand on utilise la source de courant de modèle standard (le modèle
CE est triphasé uniquement) avec une alimentation monophasée,
remplacer le cordon d’alimentation fourni par un cordon d’alimentation
8 AWG (10 mm
2 ) à 3 fils. Le cordon doit être connecté par un électricien
agréé.
Cordon d’alimentation monophasé (pas pour le modèle CE)

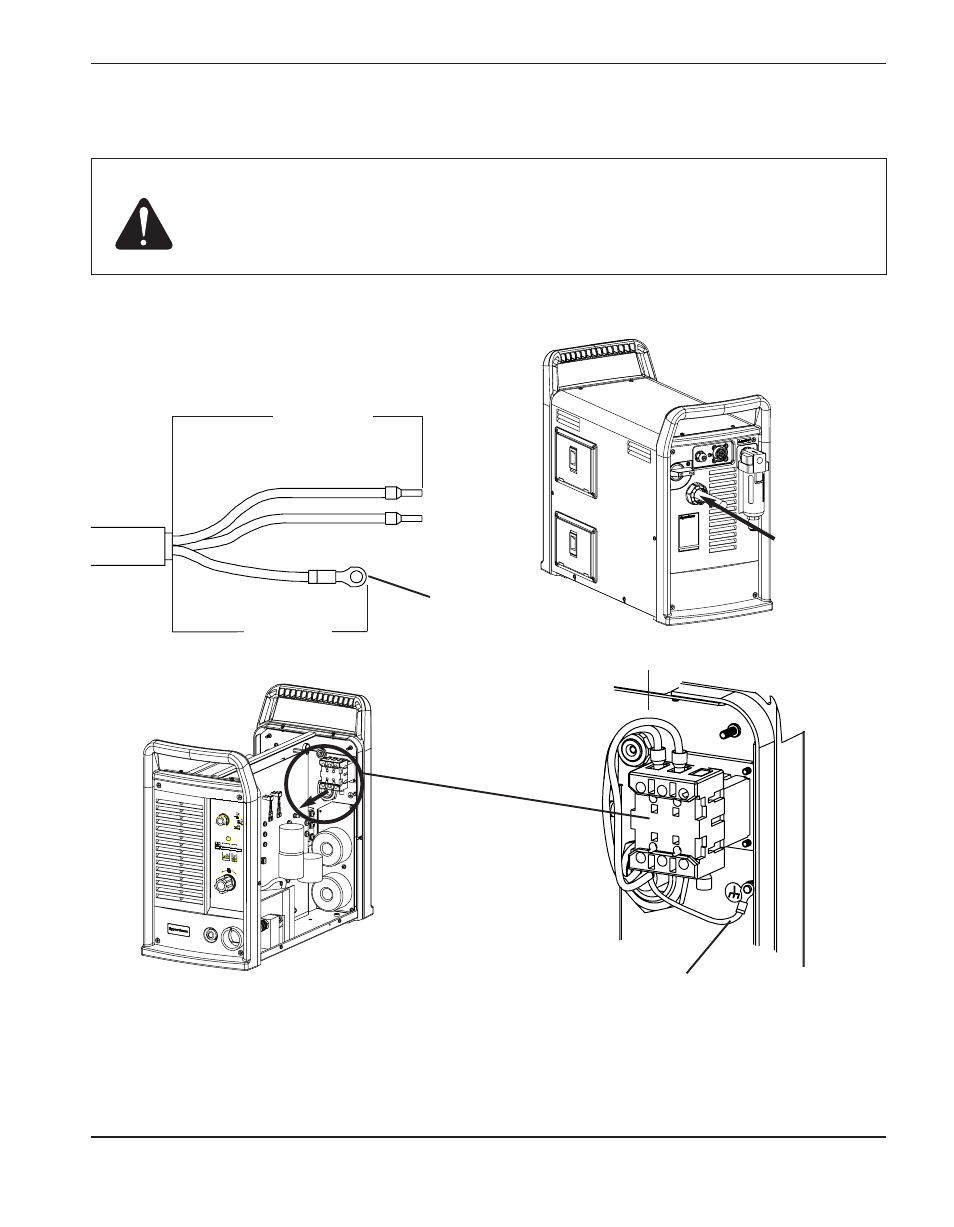

Montage du cordon d’alimentation
Dénuder et préparer les fils du cordon d’alimentation
comme on l’indique ci-après.
Montage de la fiche
La fiche doit être connectée au cordon d’alimentation par un électricien agréé.
6.0
BAR 5.0 4.0
PSI 80 70 50 60
60 40 AMPS
80
25
AC
+ _
Faire passer le
cordon
d'alimentation
dans le serre-
câble et serrer.
Interrupteur d’alimentation
Terre
L1 & L2
L1
#10
Terre
L2
178 mm
102 mm
