INSTALLATION
3-10
powermax1000
Manuel de l’opérateur

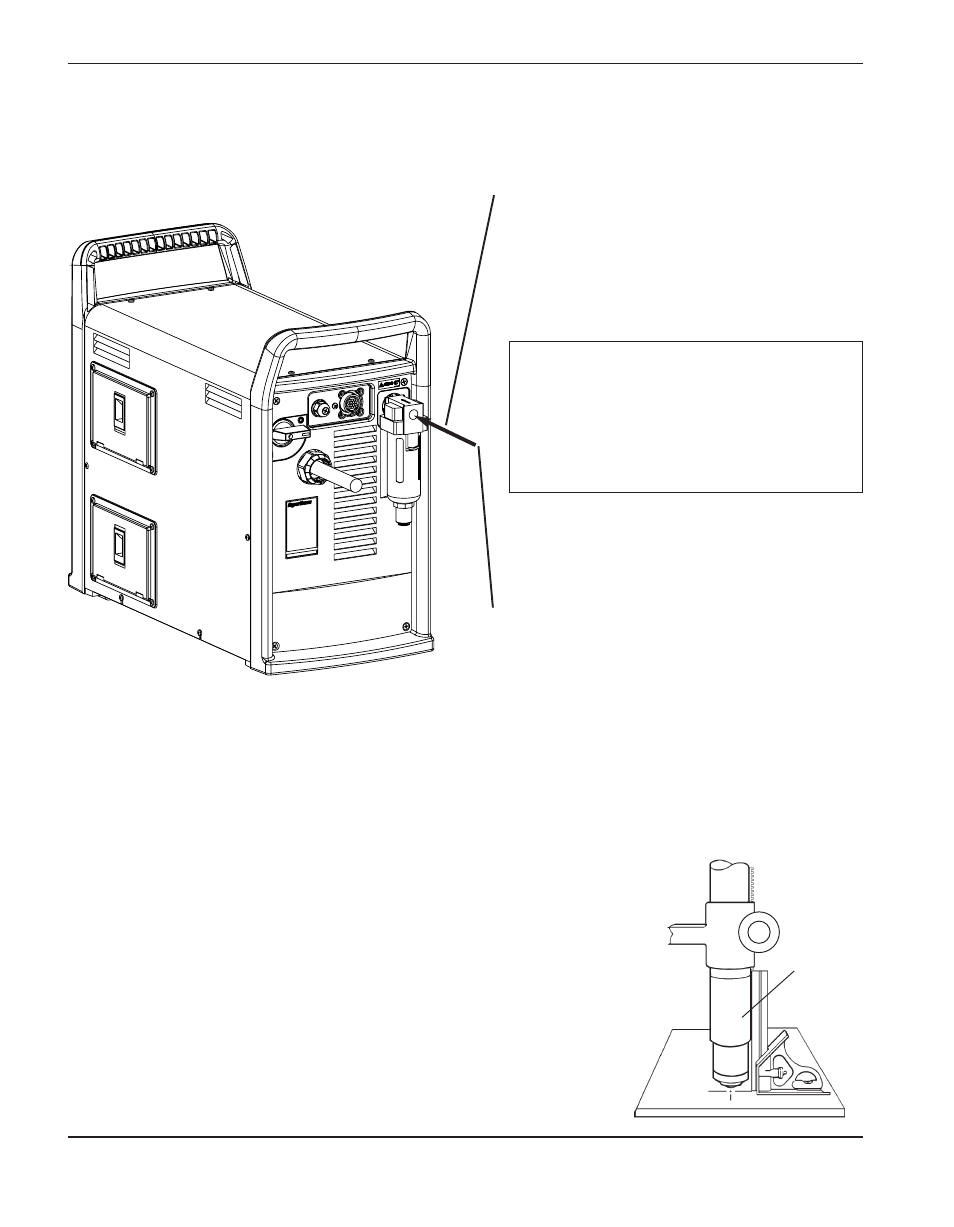

Alignement de la torche T60M
Monter la torche machine perpendiculairement à la
pièce pour obtenir une coupe verticale. Utiliser une
équerre pour aligner la torche à 0 et 90°.
Branchement de l’alimentation en gaz
Connecter le tuyau flexible de la façon suivante :
1. Raccord de conduite d’air
• Modèle standard : Monter un raccord de
gaz 1/4 NPT à l’entrée du filtre à air. Modèle
CE : Utiliser un adaptateur G1/4 (fourni).
Passer du liquide d’étanchéité pour tuyau
sur les filets.
Torche
Attention : Ne jamais utiliser de ruban
Teflon en installant le manchon ou les
adaptateurs. Des morceaux de ruban
peuvent se rompre et pénétrer dans la
conduite d’air et endommager le
détendeur, le manocontact et la
robinetterie.
0°
90°
• Le raccord de gaz et l’adaptateur se
trouvent dans la boîte des consommables
située à gauche du capot de la source de
courant.
2. Conduite d’air
• Utiliser un flexible de gaz inerte de 9,5 mm de
diamètre interne et un manchon à raccord
rapide 1/4 NPT. Le connecter au manchon
installé à l’étape 1.
Ajuster la pression d’air conformément à la
procédure de la section 4.
