INSTALLATION

0

3-24

Command THC (Robotisé)

Manuel d’instructions

1X1

1X1

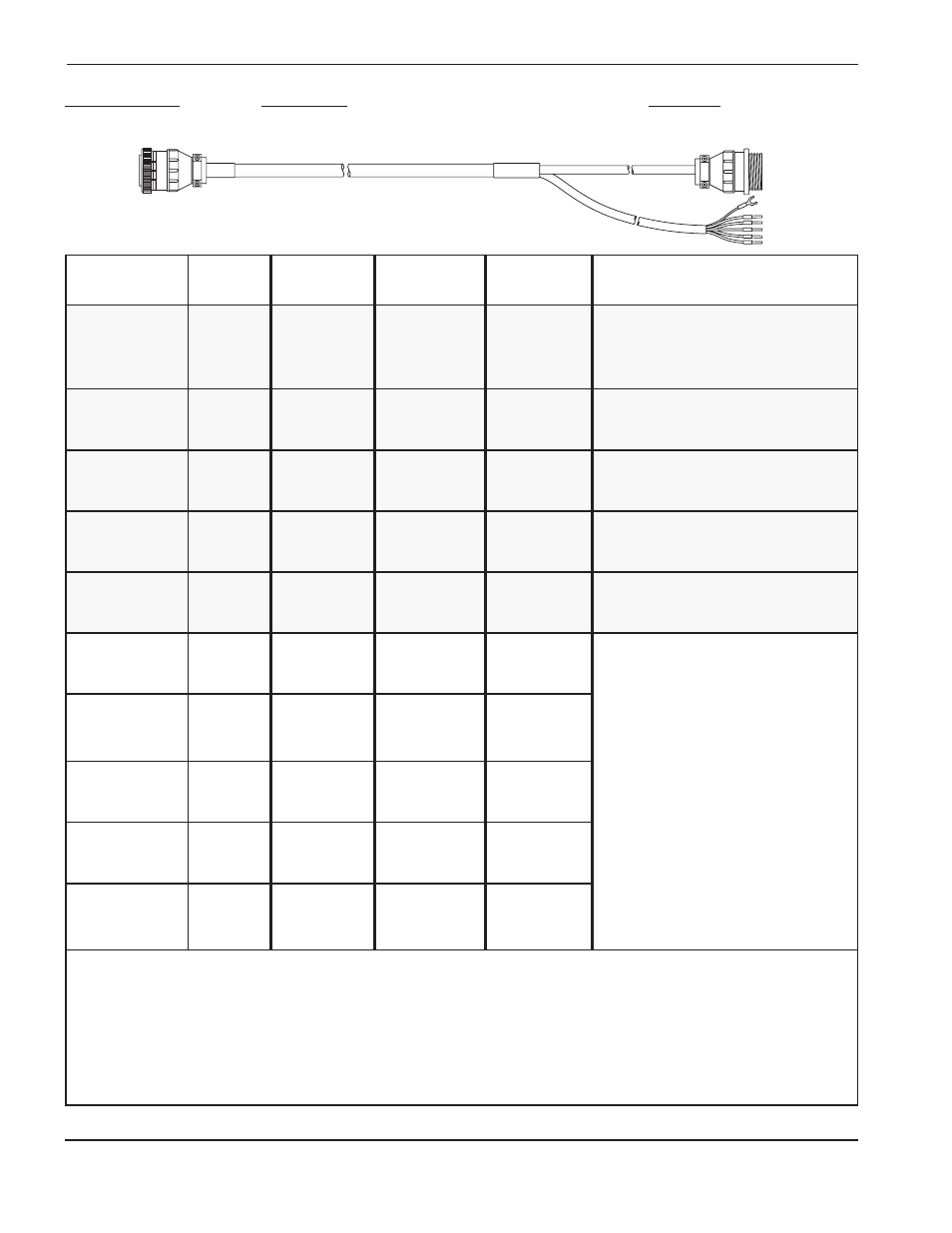

Figure 3-14

Câble d’interface du HD3070 – Numéros de référence et liste des signaux

N° de référence

Description

Longueur

123270

HD3070 Power Supply Interface Cable

6 ft./1.8 m

Extrémité

Extrémité

Nom

Source de

Extrémité

interface

du signal

Couleur

courant (1X1)

CNC

plasma

Fonction

Hold I/O

-

Noir

1

Non

J5-6

(En option) Signal Hold Ignition (I/O) (pause

Pause I/O

+

Rouge

5

connectée

J5-5

allumage I/O) utilisé pour le prégaz pendant

Gaine conductrice

Gaine

10

l’IHS. Également utilisé par l’unité

conductrice

d’alimentation électrique pour synchroniser le
fonctionnement de plusieurs installations de
torches.

Pierce Complete

-

Noir

2

Non

J5-8

(En option) Signal Fin de perçage utilisé par la

Fin de perçage

+

Blanc

6

connectée

J5-7

source de courant pour synchroniser la transition,

Gaine conductrice

Gaine

11

du flux de gaz de perçage au flux de gaz de coupe.

conductrice

L’utilisateur entre la valeur de ce délai dans la THC.

Torch Ignition Out

-

Noir

3

Non

J6-4

(En option) Signal Allumage de la torche – arrêt.

Allumage torche-Arrêt +

Vert

7

connectée

J6-3

Maintenu pendant l’allumage de la torche. Le

Gaine conductrice

Gaine

12

contact est fermé après l’allumage de la torche.

conductrice

Fermeture de contact sans charge.

Plasma On

-

Noir

9

Non

J5-4

Signal Plasma – marche maintenu pendant la

Plasma activé

+

Jaune

15

connectée

J5-3

coupe plasma. Si le signal est perdu, le système

Gaine conductrice

Gaine

14

doit être redémarré.

conductrice

Transfer Out

-

Noir

37

Non

J6-2

Signal Arc Transfer (transfert de l’arc). Le contact

Transfert

+

Orange

32

connectée

J6-1

est fermé après le transfert de l’arc et del arco y l

Gaine conductrice

Gaine

26

perçage (réglé sur le panneau avant de la source de

conductrice

courant). Fermeture de contact sans charge.

Power Off

Noir

4

4

Non

Arrêt

Bleu

8

8

connectée

Gaine conductrice

Gaine

13

13

conductrice

External Interlock

Rouge

16

16

Non

Verrouillage externe

Bleu

17

17

connectée

Gaine conductrice

Gaine

18

18

conductrice

Power On Input

Noir

29

29

Non

Ces signaux sont reliés à la CNC.

Entrée Marche

Brun

34

34

connectée

Voir le manuel d’instructions HD3070 pour

Gaine conductrice

Gaine

23

23

plus d’informations sur les signaux.

conductrice

Power Interlocks

Rouge

35

35

Non

Verrouillages électriques

Blanc

30

30

connectée

Gaine conductrice

Gaine

24

24

conductrice

1/50 AC Volts

Rouge

33

33

Non

1/50 V c.a.

Vert

28

28

connectée

Gaine conductrice

Gaine

37

37

conductrice

Les cases grises indiquent les connexions de l’interface plasma.

Autres points de connexion J5 et J6 de l’ensemble interface plasma :

• J5-1 (+) et J5-2 (-) – 24 V c.c. disponible, 500 mA maximum

• J5-9 à J5-14 – Réservés à une utilisation ultérieure.

• J6-5 (+) et J6-6 (-) – Contact de buse secondaire. Un signal optiquement isolé qui indique que la buse est en contact ohmique avec la

pièce à couper. Le contact ohmique est représenté par un (1) logique.

• J6-7 à J6-12 – Réservés à une utilisation ultérieure.

• J6-13 et J6-14 – Mise à la terre de sécurité.

[

]

[

]

[

]

[

]

[

]

[

]

[

]

[

]

[

]

[

]
