INSTALLATION
6
Command THC (Robotisé) Manuel d’instructions 3-7

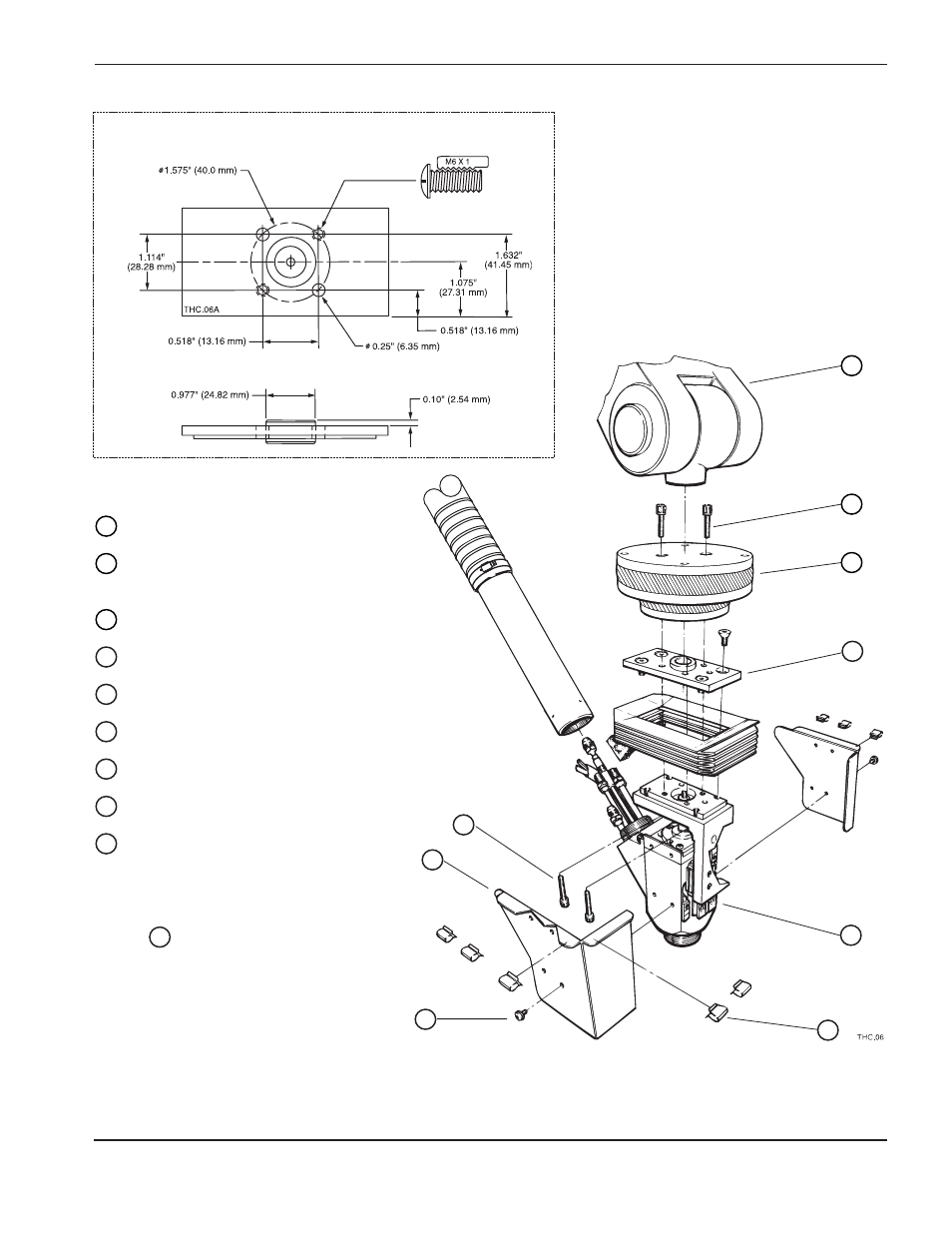

Gabarit de montage de la plaque
et dimensions des trous
Figure 3-3 Détails de fixation du dispositif de levage robotisé
LÉGENDE
Robot typique
Disjoncteur instantané à air comprimé
de sécurité (fourni par le client)
Vis à six pans, 2 *
Plaque de fixation
Ensemble du dispositif de levage
Capots, 2
Pinces, 8
Vis, 8
Vis à six pans, 2 *
* Le dispositif de levage peut être fixé en
dessus ou en dessous de la plaque de
fixation .
4
9
8
7
6
5
4
3
2
1
2
4
5
8
6
9
7
3
1
2 endroits de montage par le haut.
2 endroits de montage par le bas.
