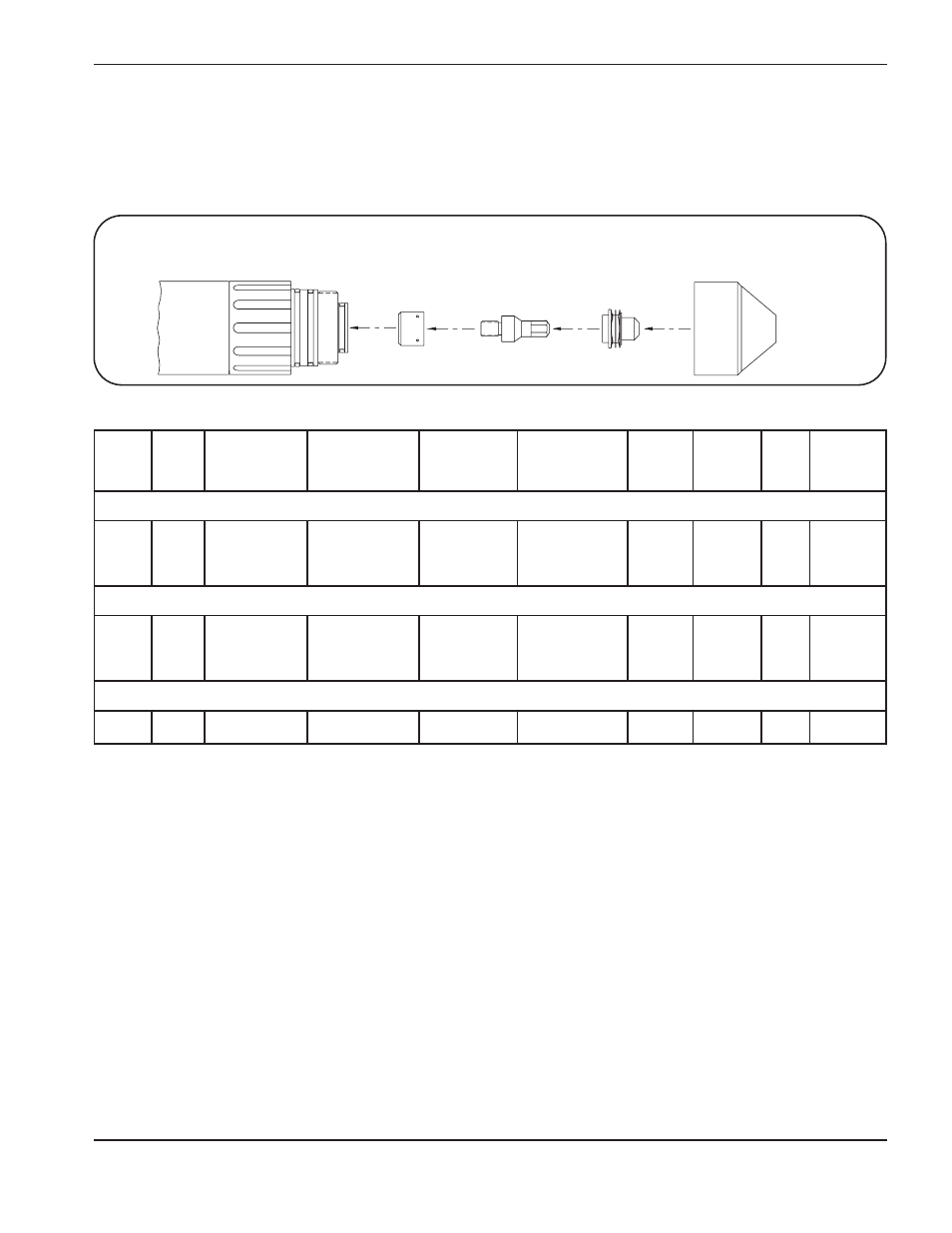

FONCTIONNEMENT
Avantages :
L’air est le gaz le moins cher.
Un traçage peu profond produit des marques à fort contraste, faciles à lire.
Autres aspects :
Un apport de chaleur important peut provoquer la déformation des tôles minces.
Un traçage peu profond produit des marques à fort contraste, faciles à lire.
Aciers inoxydables
Plasma air / protection air
Buse de protection
120453 Buse
120450 Diffuseur
120449 Électrode
120447 Corps de torche principal
120448
Courant Tension Pression Pression Distance Vitesse de
d’arc d’arc gaz plasma gaz de protection torche-pièce déplacement Largeur Profondeur Durée Diamètre
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Traçage peu profond
5 149 70 4,8 60 4,1 2 3,81 1,0
≤
0,03
6 140 70 4,8 60 4,1 2 6,35 1,0
≤
0,03
Traçage profond
8 127 70 4,8 60 4,1 2 3,81 1,3 0,13
9 123 70 4,8 60 4,1 2 6,35 1,3 0,13
Embrèvement
7 70 4,8 60 4,1 2 0,5 300 1,3
