ArcWriter Manuel de l’opérateur 2-11
3
FONCTIONNEMENT
Avantages :
Procédé complet excellent.
L’air est le gaz le moins cher.
Pas de scories.
Autres aspects :
Faible contraste entre les marques et la tôle.
Aciers doux
Plasma air / protection air

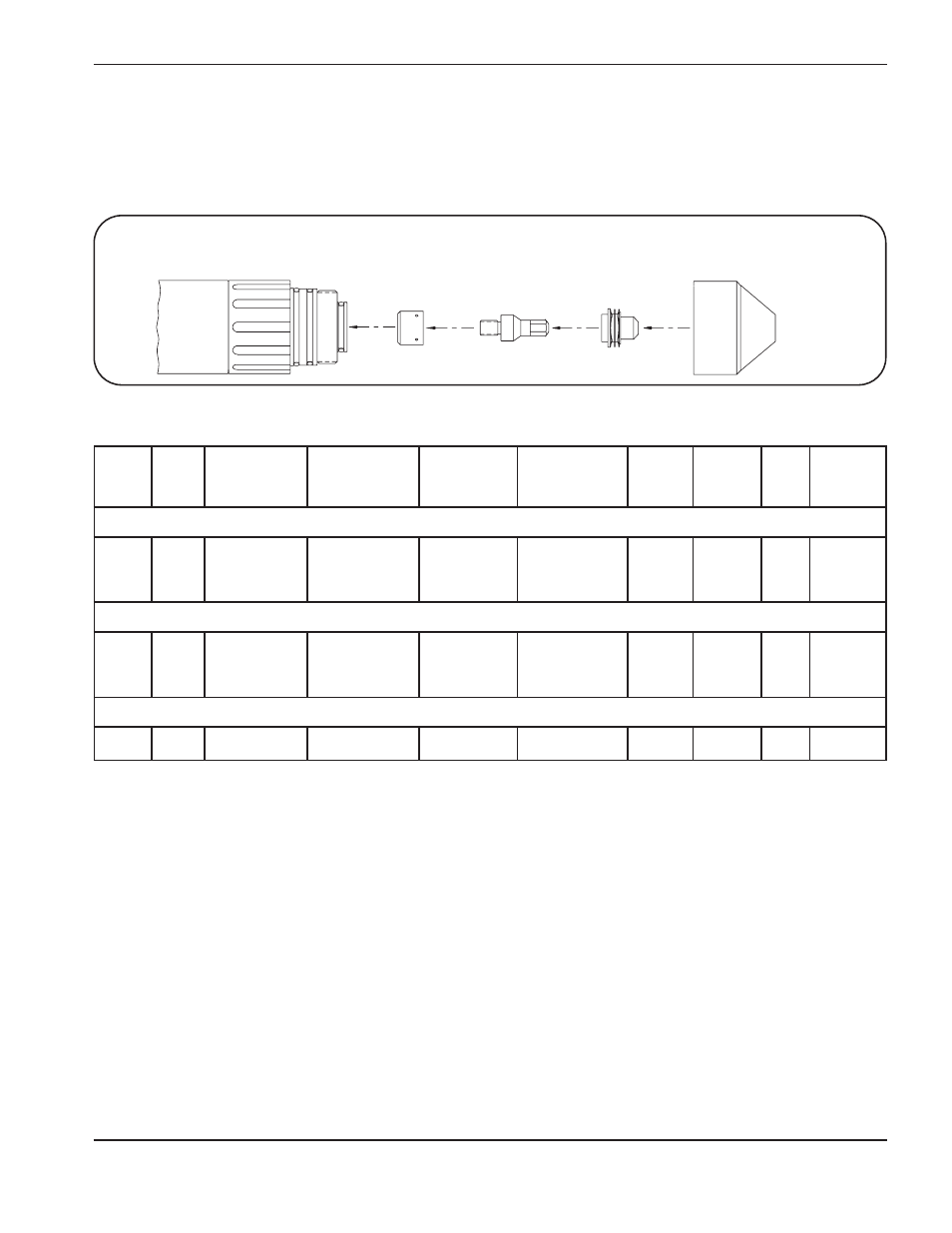

Buse de protection
120453 Buse
120450 Diffuseur
120449 Électrode
120447 Corps de torche principal
120448
Courant Tension Pression Pression Distance Vitesse de
d’arc d’arc gaz plasma gaz de protection torche-pièce déplacement Largeur Profondeur Durée Diamètre
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Traçage peu profond
5 149 70 4,8 60 4,1 2 3,81 0,8
≤
0,03
6 140 70 4,8 60 4,1 2 6,35 0,8
≤
0,03
Traçage profond
9 123 70 4,8 60 4,1 2 3,81 1,3 0,13
10 118 70 4,8 60 4,1 2 6,35 1,3 0,13
Embrèvement
7 70 4,8 60 4,1 2 N/A N/A 0,5 300 1,5
