FONCTIONNEMENT
Panneau arrière
• Compteur
Indique le nombre cumulatif d’amorçages d’arc.
• Heures
Indique le nombre cumulatif d’heures pendant lequel l’arc est resté allumé.
• Disjoncteur
Met la source de courant et ses circuits de commande sous tension. (Ne pas utilisé pour le système
600 VAC.)
• Interrupteur de gaz TEST/RUN
Sur TEST, permet à l’opérateur de régler la pression du gaz plasma et du gaz de protection.
• Détendeur de GAZ PLASMA
Règle la pression du gaz plasma de la source de courant.
• Détendeur du GAZ DE PROTECTION avec filtre
Règle la pression du gaz de protection de la source de courant.

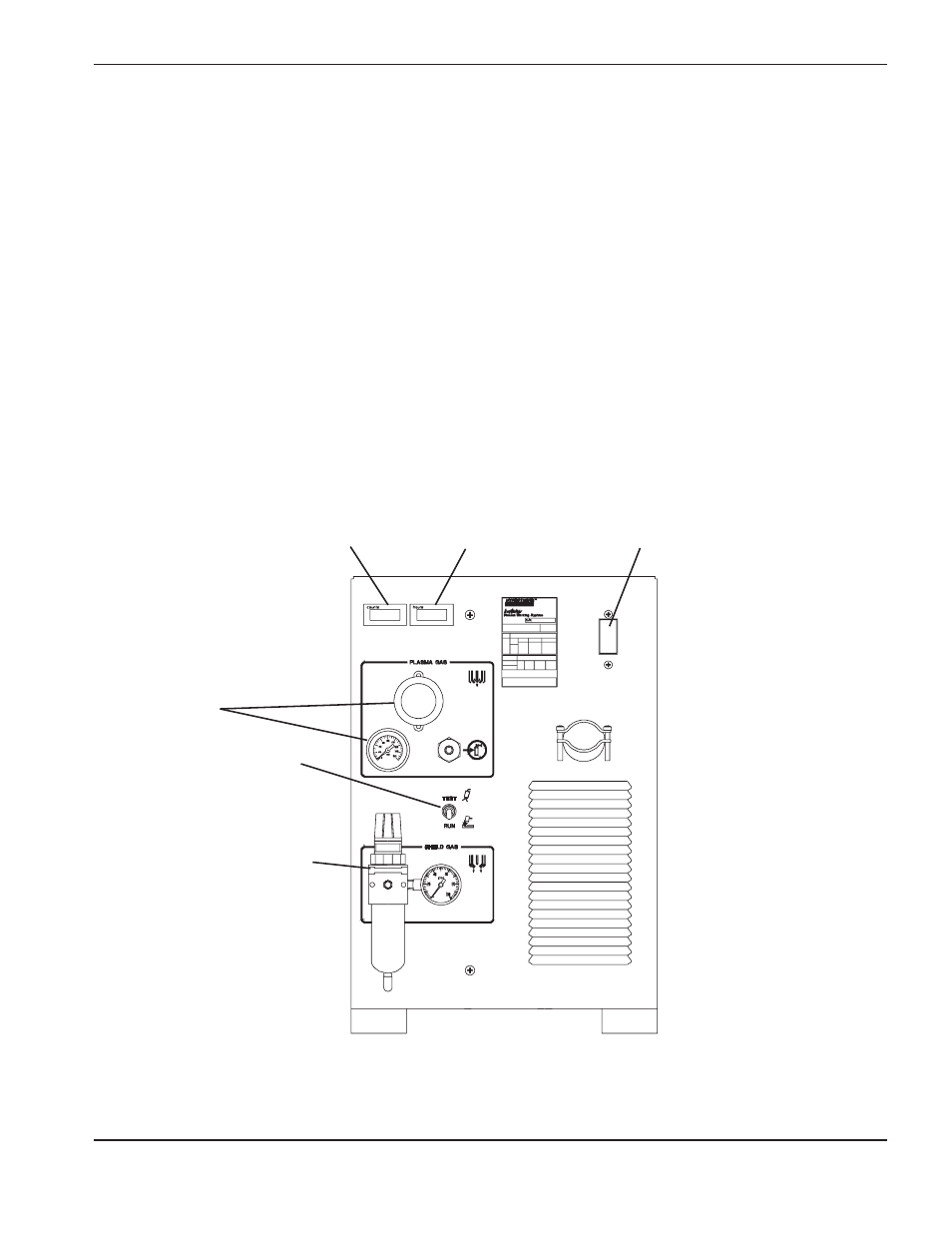

Figure 2-2 Commandes et voyants du panneau arrière
Compteur Heures
Interrupteur de
gaz TEST/RUN
Détendeur du gaz de protection avec
filtre Bouton de réglage (l’écrou de
blocage est derrière)
Manomètre
Détendeur de gaz plasma avec filtre
Bouton de réglage (tirer vers le haut
pour desserrer)
Manomètre
Disjoncteur
(Ne pas utilisé pour le système 600 VAC.)
